Place of Origin:
CHINA
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
CE, ISO9001
Model Number:
MPO Multimode OM3 Fiber Optic Patch Cord
اتصل بنا

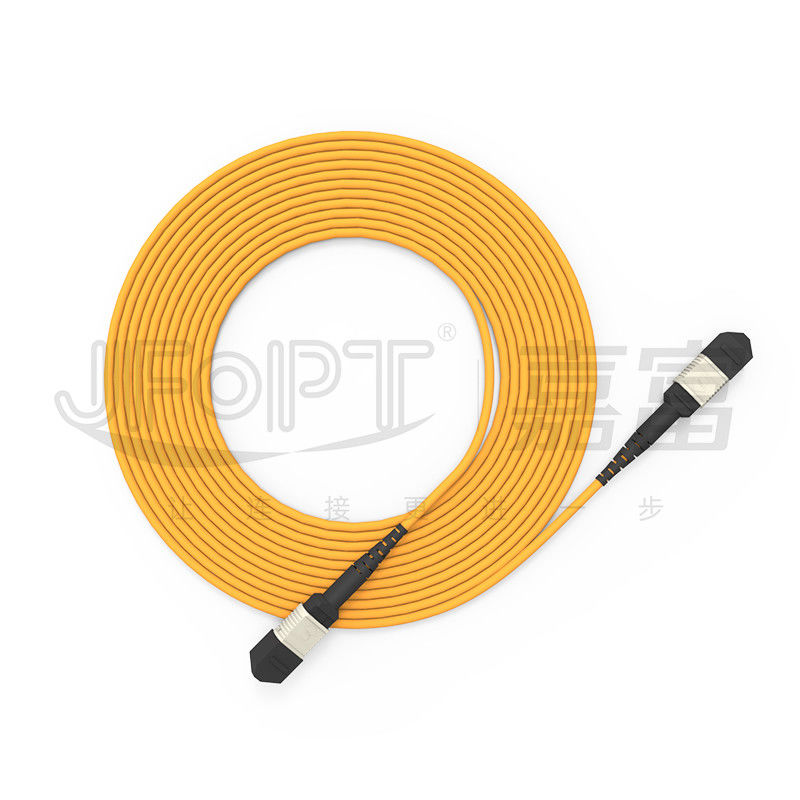

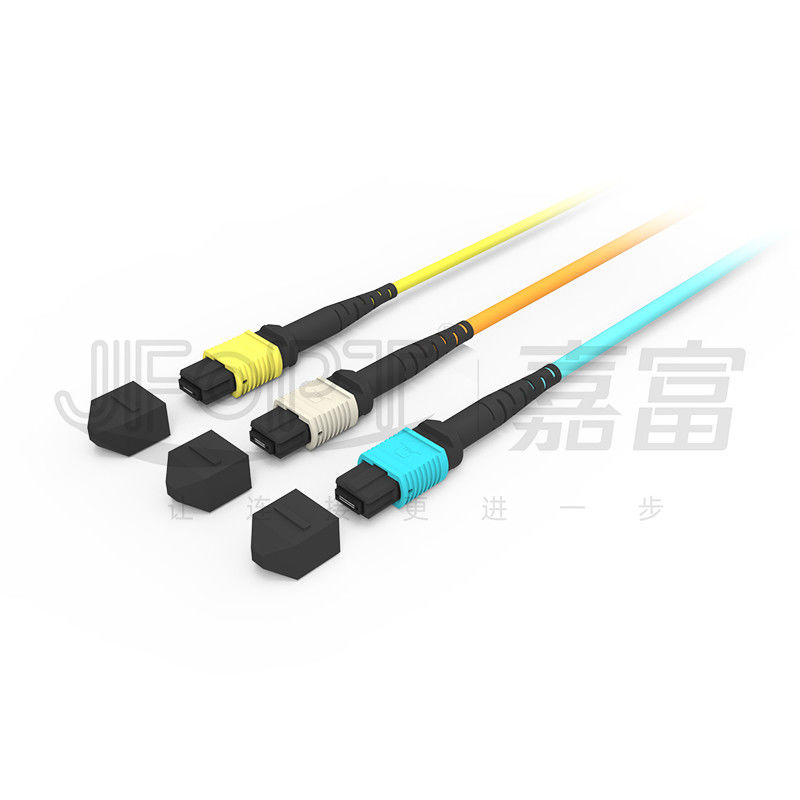

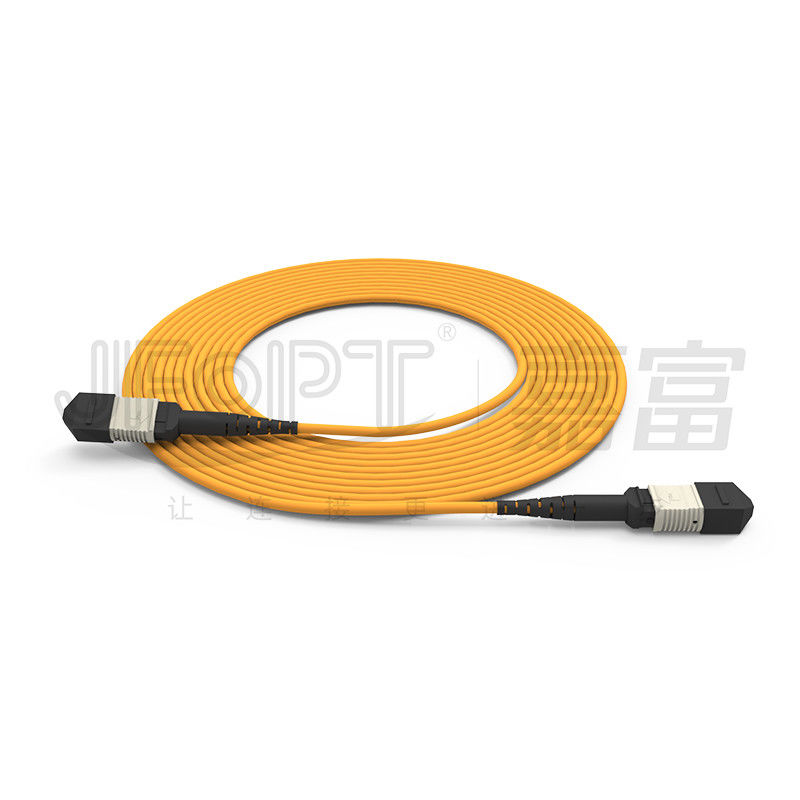

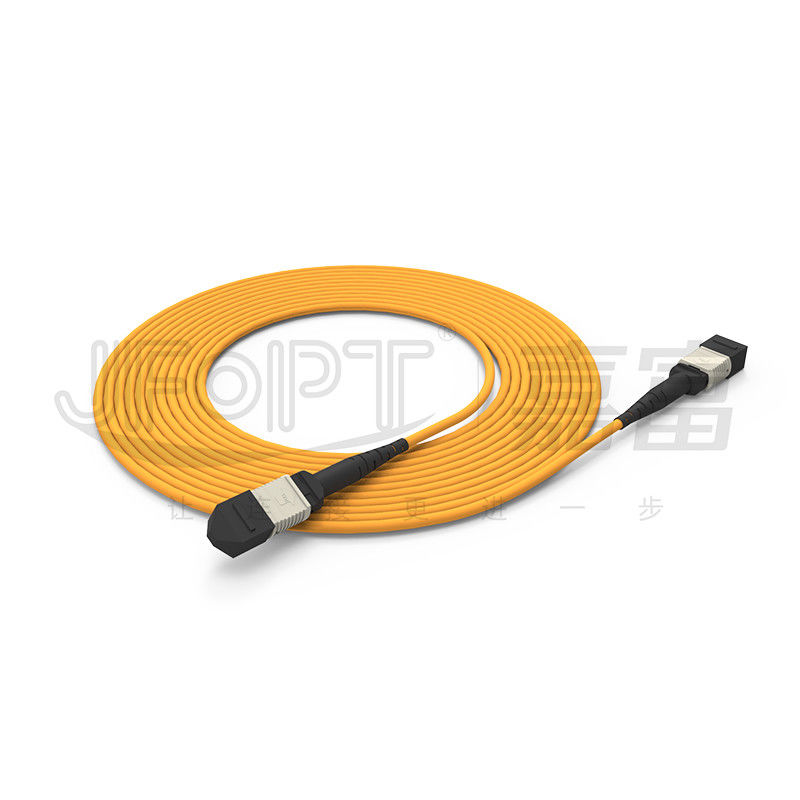

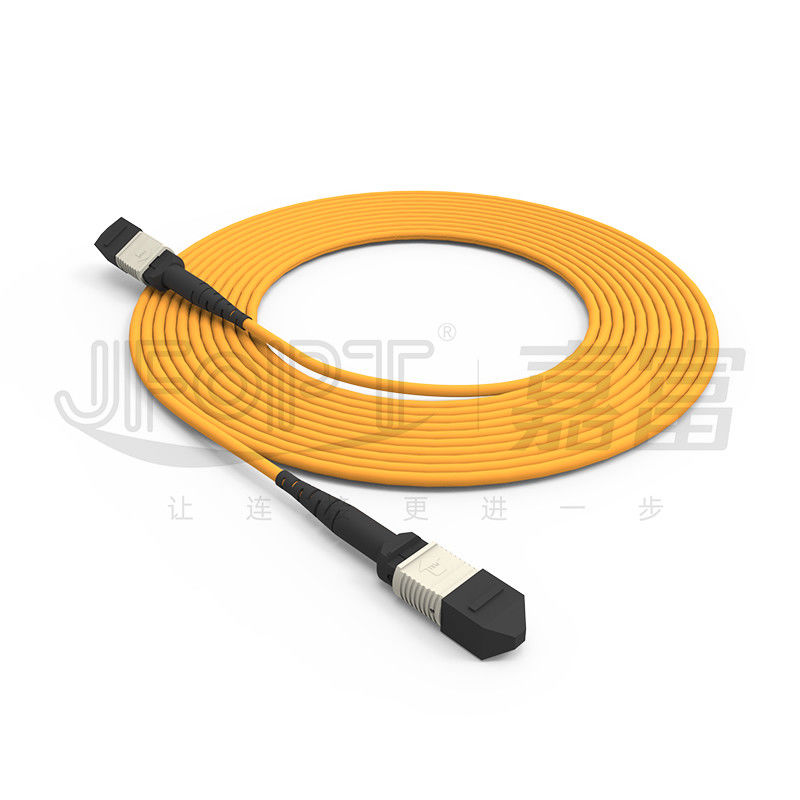

وصلة MPO (Multi-fiberPushOn) هي جزء من سلسلة MT من الاتصالات. تحتوي هذه الاتصالات على حبال مع ثقبين دليلين ومسامير دليل ، والمعروفة أيضًا باسم المسامير ، للاتصال الدقيق.بواسطة JFOPT® معالجة موصلات MPO وكابلات الألياف الضوئية، يمكن إنتاج أشكال مختلفة من قافزات MPO. يمكن تصميم هذه القافزات مع 8 إلى 32 قلبًا ، مع كونكتور MPO 12 قلبًا هو الأكثر استخدامًا.
يسمح التصميم المدمج لمصل MPO بعدد أكبر من النواة وحجم أصغر للقفز MPO.هذا يجعلها مثالية للاستخدام في البيئات التي تكون فيها خطوط الألياف الضوئية المتكاملة عالية الكثافة ضرورية، مثل في عملية الأسلاك ، FTTX ، ومع 40/100GSFP ، SFP + ، ووحدات الإرسال الأخرى.يتم استخدام سلاسل التصحيح MPO أيضًا بشكل شائع لتطبيقات الاتصال الداخلي والخارجي داخل المعدات.
من أجل تحسين كفاءة الشبكة وتقليل الإخفاقات المحتملة، نوصي باستخدام موصلات MPO ذات 4، 8، 12 و 24 نواة.لكنها تساعد أيضا على تقليل كمية المساحة اللازمة للتوصيل.
تم تصميم موصلاتنا لدعم الترقيات السلسة والمتماسكة من 10G إلى 40G ونقل الشبكة 100G. بالإضافة إلى ذلك، فإنها تدعم أيضا مؤشر تأخير مناسب لنقل 100G،ضمان الانتقال السلس إلى سرعات أسرع.
نحن نفهم أن المستخدمين المختلفين لديهم متطلبات تكوين مختلفة، وهذا هو السبب في أن موصلاتنا متوافقة مع مواصفات الألياف المختلفة. وهذا يشمل OM1 متعددة الأوضاع وOM3،بالإضافة إلى G652D و G657A2 ذات الوضع الواحد، مما يسمح للمستخدمين بتخصيص إعداداتهم لتتناسب مع احتياجاتهم الخاصة.
كما قمنا بتطوير كابل بصري جديد له بنية دائرية خاصة وقطر خارجي أصغر.مما يجعل من السهل وأسرع لتخزين ووضعوداعًا لعمليات التثبيت التي تستغرق وقتاً طويلاً وصعبة.
|
اسم المنتج |
كابل الجذع MPO |
|---|---|
|
طول الموجة |
850nm، 1300nm |
|
درجة حرارة العمل |
-40°C~85°C |
|
مادة سترة الكابلات |
PVC / LSZH / TPU |
|
طلاء العناصر |
الـ PC/UPC/APC |
|
وضع الألياف |
OM1 متعددة الوضع |
|
مادة السترة |
PVC/LSZH/OFNP |
|
نموذج الجهاز |
الـ MPO |
|
النوع |
سلك اللاصق متعدد النواة من الألياف البصرية |
|
MPO جنس |
ذكر/أنثى |
|
مكان المنشأ |
غوانغدونغ، الصين |
|
الكلمات الرئيسية للمنتج |
كابلات الألياف البصرية ذات 12 نواة MPO |
|
فيرنوع القاعدة |
خسارة الإدراج |
خسارة العائد |
|||||
|
نموذجي |
أقصى |
||||||
|
الخسارة القياسية SM |
0.20 ديسيبل |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM خسارة منخفضة |
0.10 ديسيبل |
≤0.35dB |
|||||
|
الخسارة القياسية في الدولار |
0.20 ديسيبل |
≤0.6dB |
≥ 20dB |
||||
|
MM خسارة منخفضة |
0.10 ديسيبل |
≤0.35dB |
|||||
|
MT خيارات الحاجز |
||||||
|
وضع الألياف |
الأداء |
عدد الألياف |
||||
|
وضع واحد |
الخسارة القياسية |
12 (1x12) |
||||
|
24 (2x12) |
||||||
|
خسارة منخفضة |
12 (1x12) |
|||||
|
الوسائط المتعددة |
الخسارة القياسية |
12 (1x12) |
||||
|
16 (1x16) |
||||||
|
24 (2x12) |
||||||
|
32 (2x16) |
||||||
|
خسارة منخفضة |
12 (1x12) |
|||||
|
24 (2x12) |
||||||
|
معايير الكابل |
||||||||
|
البنود |
المواصفات |
|||||||
|
عدد الألياف |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
الألياف |
قطرها |
250±15μm |
||||||
|
اللون |
الأزرق / البرتقالي / الأخضر / البني / الرمادي / الأبيض / الأحمر / الأسود / الأصفر / الأرجواني / الوردي / الماء |
|||||||
|
عضو القوة |
خيوط الأراميد |
|||||||
|
السترة الخارجية |
قطرها |
3.0±0.2ملم |
||||||
|
المواد |
PVC / LSZH |
|||||||
|
اللون |
الأزرق / البرتقالي / الأخضر / البني / الرمادي / الأبيض / الأحمر / الأسود / الأصفر / الأرجواني / الوردي / الماء |
|||||||
|
الأداء الميكانيكي |
||||||||
|
البنود |
المواصفات |
|||||||
|
عدد الألياف |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
قوة الشد (طويلة الأجل) / N |
80 |
|||||||
|
قوة الشد (على المدى القصير) / N |
150 |
|||||||
|
مقاومة السحق (طويل الأجل) / N/10cm |
150 |
100 |
||||||
|
مقاومة السحق (طويل الأجل) / N/10cm |
500 |
|||||||
|
نصف قطر الانحناء (الديناميكي) / ملم |
20D |
|||||||
|
نصف قطر الانحناء (الستاتيكي) / ملم |
10D |
|||||||
|
درجة حرارة التشغيل/°C |
-20+60 |
|||||||
|
درجة حرارة التخزين/°C |
-20+60 |
|||||||
|
معايير الألياف |
||||||||
|
سميث: |
||||||||
|
البنود |
الوحدة |
G.652D |
G.657A1 |
G.657A2 |
||||
|
قطر الحقل في الوضع |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||||
|
قطر الغطاء |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
الغطاء غير الدائري |
% |
≤1 |
≤0.7 |
≤0.7 |
||||
|
خطأ تركيزية الغطاء الأساسي |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
قطر الطلاء |
μm |
245±7 |
245±5 |
245±5 |
||||
|
الغلاف غير الدائري |
% |
≤60 |
≤60 |
≤60 |
||||
|
خطأ تركيزية الغطاء |
μm |
≤120 |
≤120 |
≤120 |
||||
|
طول موجة قطع الكابل |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
معامل تضييق الكابل |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
م م: |
||||||||
|
البنود |
الوحدة |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
قطر النواة |
μm |
62.5±25 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
||
|
قطر الغطاء |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
عدم الدورة الدائرية في القلب |
% |
≤50 |
≤50 |
≤50 |
≤50 |
≤50 |
||
|
الغطاء غير الدائري |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
خطأ تركيزية الغطاء الأساسي |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
قطر الطلاء |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
الغلاف غير الدائري |
% |
≤60 |
≤60 |
≤60 |
≤60 |
≤60 |
||
|
خطأ تركيزية الغطاء |
μm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
||
|
عرض النطاق الترددي OFL |
850nm |
ميغاهرتز كم |
≥ 160 |
≥ 500 |
≥ 700 |
≥ 1500 |
≥3500 |
|
|
1300nm |
ميغاهرتز كم |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
معامل تضييق الكابل |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
1مركز كابلات البيانات
2غرفة الاتصالات بالألياف الضوئية
3معدات اختبار الألياف البصرية
4معدات نقل الألياف البصرية
الاسم التجاري: JFOPT
رقم النموذج: MPO Multimode OM1 Fiber Optic Patch Cord
مكان المنشأ: الصين
شهادة: CE، ISO9001
الحد الأدنى لكمية الطلب: 1
السعر: NA
تفاصيل التعبئة والتغليف: علبة
وقت التسليم: 5-8 أيام عمل
شروط الدفع: T/T، AliPay، PayPal
قدرة التوريد: 1000 قطعة/يوم
مادة السترة: PVC/LSZH/OFNP
طول الموجة التشغيلية: 850nm، 1300nm
الكابل الضوئي: كابل ميني ذو أنبوب واحد مقاس 3.0mm/3.5mm
النوع: سلك الألياف البصرية متعدد النواة
نموذج الجهاز: MPO
