مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
OM4 24C MPO-24LC فانوت باتشكورد
اتصل بنا

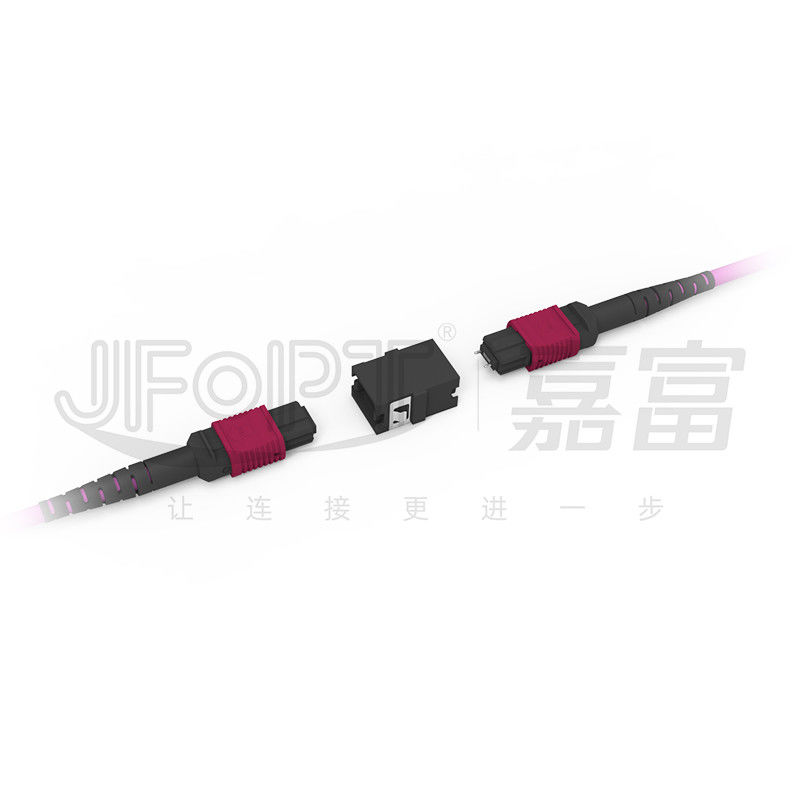

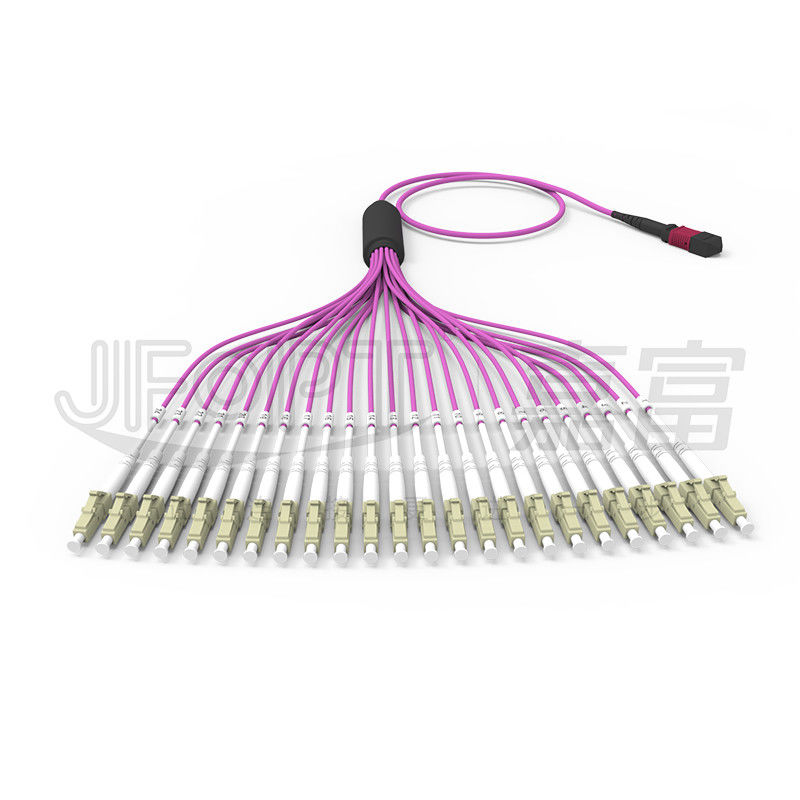

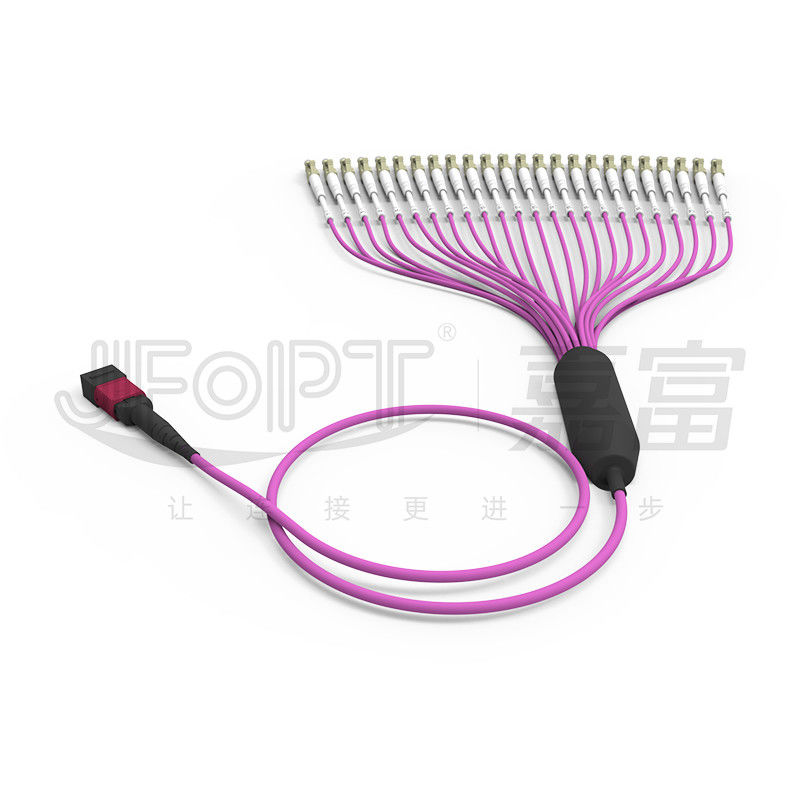

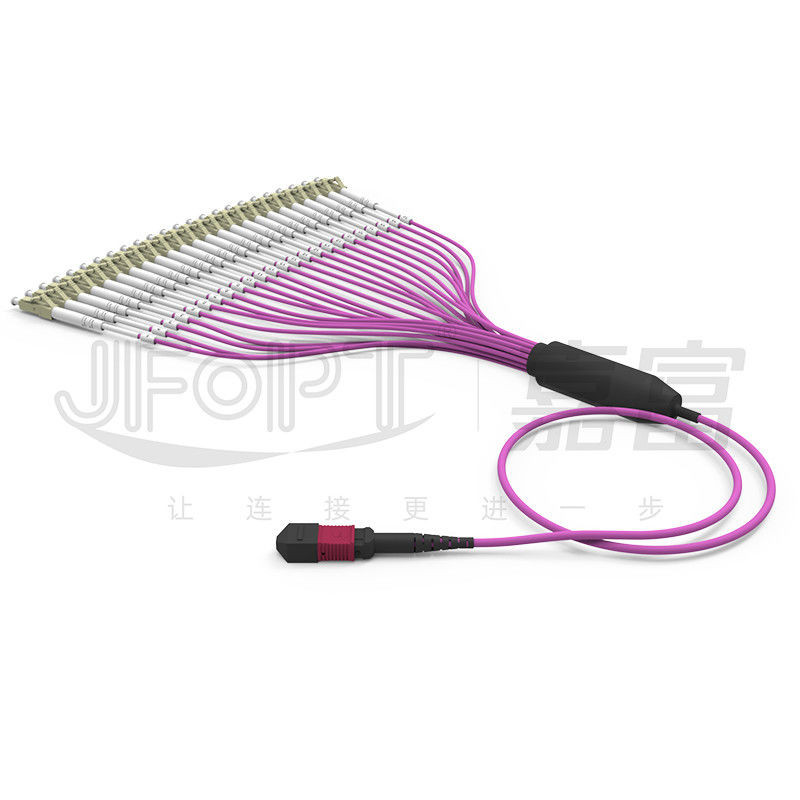

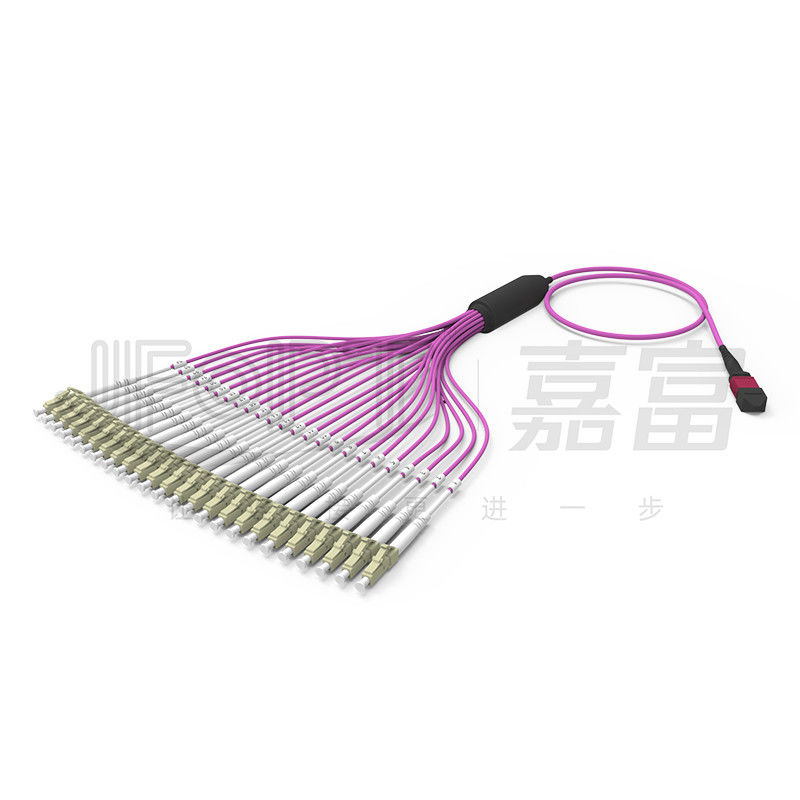

MPO-LC Multimode OM4 24-Core LSZH مركز البيانات عالي الكثافة
عادةً ما تستخدم سلاسل التصحيح MPO-LC كابلات صغيرة 3mm أو كابلات بصرية مسطحة 2.5 * 5mm لتحقيق الكابلات عالية الكثافة. هناك العديد من العلامات التجارية للاختيار من بينها لموصلي MPO ،بما في ذلك الخيارات المستوردة والمحلية، بينما يمكن اختيار موصلات LC على أنها بسيطة أو مزدوجة. يحتوي الكابل الضوئي على خيط أراميد عالي المقاومة والمتخلف عن الشعلة لتعزيز قوة الشد وسلامة الكابلات.يمكن تصنيع كل من الاتصالات والكابلات البصرية وفقًا للمعايير الدولية للتعرف السريع أثناء التثبيت والصيانة اللاحقة.
* الخصائص
|
①رابط واحد مع 24 قلب، مما يتيح التثبيت السريع والكثافة العالية
|
②مستويات مختلفة من مقاومة اللهب متاحة للاختيار
|
|
|
|
③MT عمر دورة الشباك والفاصل لا يقل عن 500 مرة
|
④كل من خيارات الخسارة المنخفضة والخسارة القياسية متوفرة
|
|
|
|
5 يمكن تخصيص أطوال الفروع لفتحة أو أطوال متساوية |
- |
|
|
- |
* الطلبات
1.إرسال شبكة مركز البيانات
2أنظمة الاتصالات البصرية 40G/100G، وحدات QSFP البصرية.
3أنظمة الاتصالات بالألياف الضوئية، شبكات التلفزيون الكابل، شبكات الاتصالات.
4شبكات المنطقة المحلية (LANs) ، شبكات المنطقة الواسعة (WANs) ، FTTx.
* معايير رابط MPO
|
نوع الجهاز |
خسارة الإدراج |
خسارة العائد |
|||
|
نموذجي |
أقصى |
||||
|
رابط MPO |
معيار SM |
0. 2 ديسيبل |
0.75 ديسيبل |
APC≥60dB |
|
|
SM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
معيار MM |
0. 2 ديسيبل |
0.6 ديسيبل |
PC≥25 ديسيبل |
||
|
MM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|

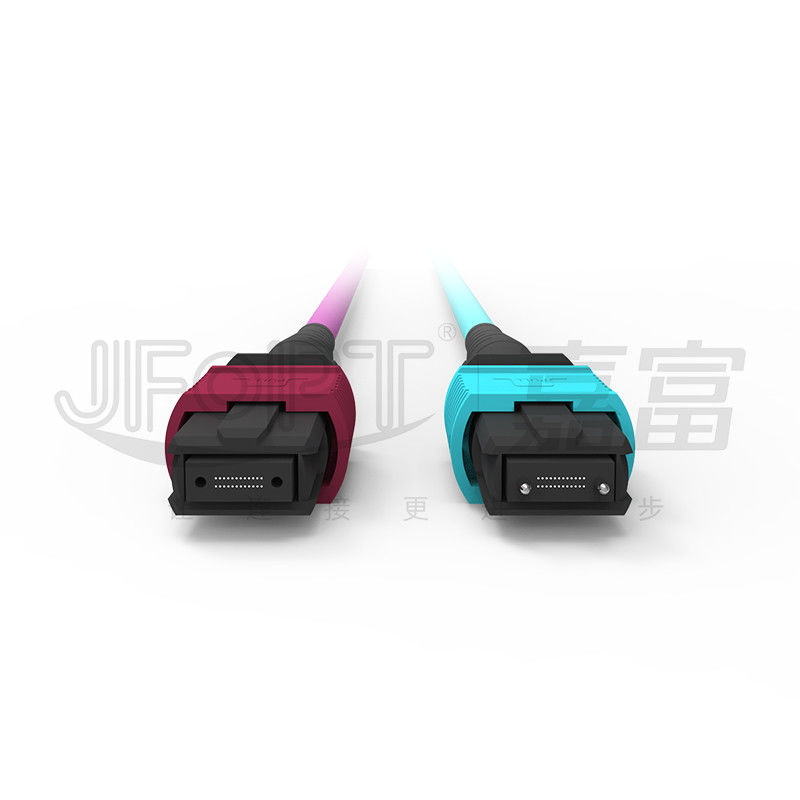

ذكر/أنثى |
رجل: مع دبوس، إمرأة: بدون دبوس |
||||
* معايير موصلات LC
|
خصائص الجهاز |
نوع الجهاز |
LC |
|||
|
نوع الوجه النهائي |
الوضع الواحد: UPC/APC؛ الوضع المتعدد: UPC |
||||
|
نوع الحاجز |
الحاجز السريري من الزركونيا من الدرجة A |
||||
|
لون علبة الجهاز |
الأزرق / الأخضر / البيج / أكوا / البنفسجي / الليمون |
||||
|
خسارة الإدراج |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
خسارة العائد |
الوضع الواحد: UPC≥50dB؛ APC≥60dB؛ Multimode: ≥25dB |
||||
|
التكرار |
≤0.2dB |
||||
|
قابلية الاستبدال |
≤0.2dB |
||||
* المعلمات الهندسية ثلاثية الأبعاد (اختياري)
|
البنود |
ماكس |
دقيقة |
||
|
نصف قطر الانحناء (ملم) |
إكس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
الزاوية (°) |
إكس |
0.15 |
-صفر15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
و ((PC) |
0.2 |
-صفر2 |
||
|
نصف قطر انحناء النواة البصرية (ملم) |
- |
1 |
||
|
ارتفاع الألياف (nm) |
3500 |
1000 |
||
|
الفرق في ارتفاع الألياف المجاورة (nm) |
500 |
لا |
||
|
الحد الأقصى للأسفل (nm) |
300 |
لا |
||
*معايير الكابل
|
المشروع |
المعلمات |
|||
|
نوع الألياف |
اختياري: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
اختياري: 8/12/16/24 |
|||
|
عضو القوة |
خيوط الأراميد |
|||
|
مواد السترة الخارجية |
اختياري: LSZH / PVC / TPU |
|||
|
قطر السترة الخارجية |
3.0 ملم |
|||
|
لون السترة الخارجية |
أصفر / برتقالية / أكوا / ماجنتا / حسب الطلب |
|||
|
قوة الشد (طويلة الأجل) |
80N |
|||
|
قوة الشد (على المدى القصير) |
150N |
|||
|
المقاومة للصدع (طويل المدى) |
100N/cm |
|||
|
المقاومة للصدع (على المدى القصير) |
500N/cm |
|||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
20D |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
10D |
|||
|
درجة حرارة العمل |
-20~60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20~60 درجة مئوية |
|||
|
تصنيف الحريق |
اختياري: OFN / OFNR / OFNP |
|||
* اختيار لون علبة المرفق
|
رابط MPO |
||||
|
(SM) |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
م م م |
البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجية |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* فانوت الخيارات
|
|
|
|
هيكل الكابل الرئيسي |
|
|
|
|
|
فانوت مع أطوال متساوية |
فانوت مع طول غير متساو |
|
|
|
|
فانوت 0.9 ملم الفرع |
|
|
|
|
|
فانوت 2.0/3.0 ملم الفرع |
|
* اختيار القطبية
|
|
* تغليف المنتج
|
|
|
|
أكياس مضادة للستاتيكية مكثفة |
كرتون مكثف |
* قوة المصنع
|
الاحترافية: تركز شركة JFOPT على إنتاج القفزات MPO لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من معدات الدرجة الأولى (SUMIX / JRG / OPTOTEST) ،يمكن أن تنتج القفزات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة على التصنيع: تمتلك JFOPT 5 خطوط إنتاج ومعدات MPO ، مما يسمح بالإنتاج السريع والفعال لعدد كبير من القفزات MPO لتلبية متطلبات العملاء. |
|
||||
|
مراقبة الجودة: تحتوي JFOPT على تدابير صارمة لمراقبة الجودة، بما في ذلك فحص نهاية المصنع واختبار 100٪، باستخدام معدات اختبار مهنية لضمان أداء نقل مستقر. |
|
||||
|
التوحيد: تنفذ JFOPT تدابير صارمة لمراقبة الجودة، بما في ذلك اختبار الجودة المهنية ومراقبة في كل مرحلة من شراء المواد الخام إلى عمليات الإنتاج.نحن نقوم بإجراء 100% اختبار التداخل ثلاثي الأبعاد، اختبار فقدان الإدراج، وفحص الطرف النهائي لضمان جودة المنتج. |
|
||||
|
الابتكار التكنولوجي تضع شركة JFOPT التركيز على الابتكار التكنولوجي ولديها فريق أبحاث وتطوير محترف يطور باستمرار القفزات MPO الأكثر تقدما وأعلى أداء. |
|
||||
|
الخدمة والدعم الفني: يوفر JFOPT خدمات شاملة قبل المبيعات وبعد البيع، بما في ذلك الاستشارات التقنية وتوصيات المنتجات وإصلاحات ما بعد البيع.لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة- نعم
1ما هي القضايا التي يجب مراعاتها عند تخصيص القفزات MPO؟
طول القفز / مادة الكابل / نوع الألياف وعدد الألياف / MPO ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2كيف نضمن استقرار معايير قافزينا؟
تخضع قفزات MPO لـ JFOPT لاختبار التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ ، مما يضمن معايير مستقرة.
3ما هو وقت التسليم؟
لدينا قدرة إنتاج شهرية من 30،000+ مكونات MPO، وضمان تسليم سريع.
4ما هي المنتجات الأخرى المتعلقة بـ MPO التي نقدمها؟
بالإضافة إلى القفزات MPO ، نحن ننتج أيضًا حلقات MPO ، ضامنات MPO ، محولات MPO الذكور إلى الإناث ، قفزات MT ، وغيرها من المنتجات ذات الصلة MPO.
