مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO-MPO ذكر 24C SM G657A1/G657A2
اتصل بنا

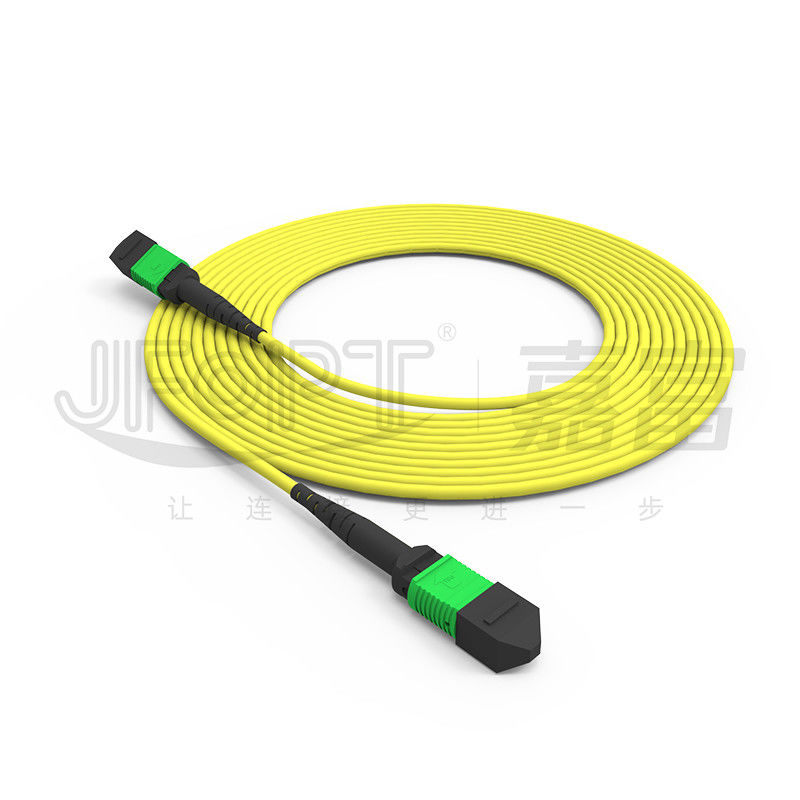

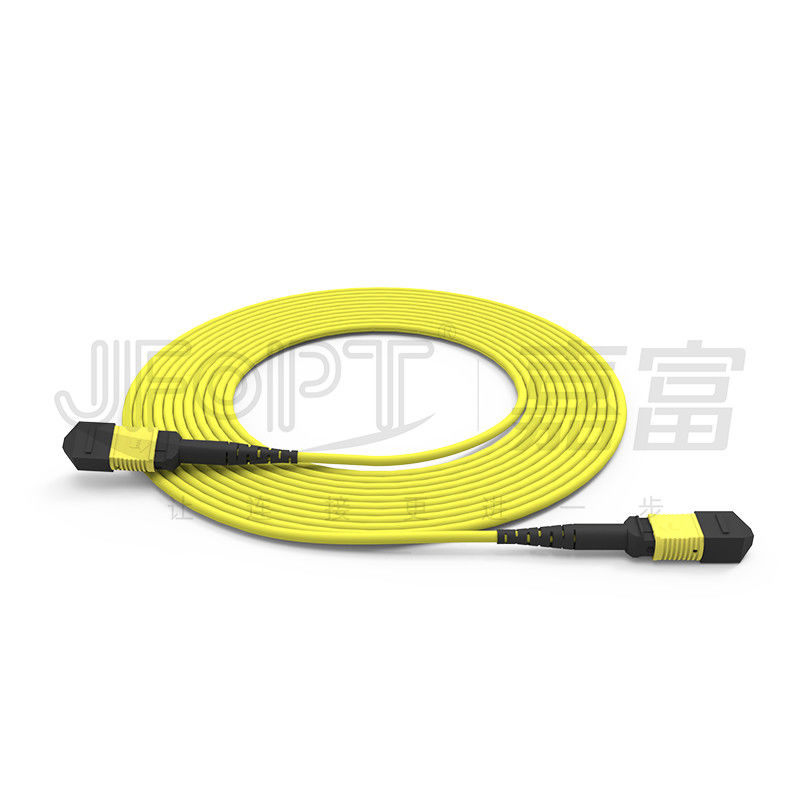

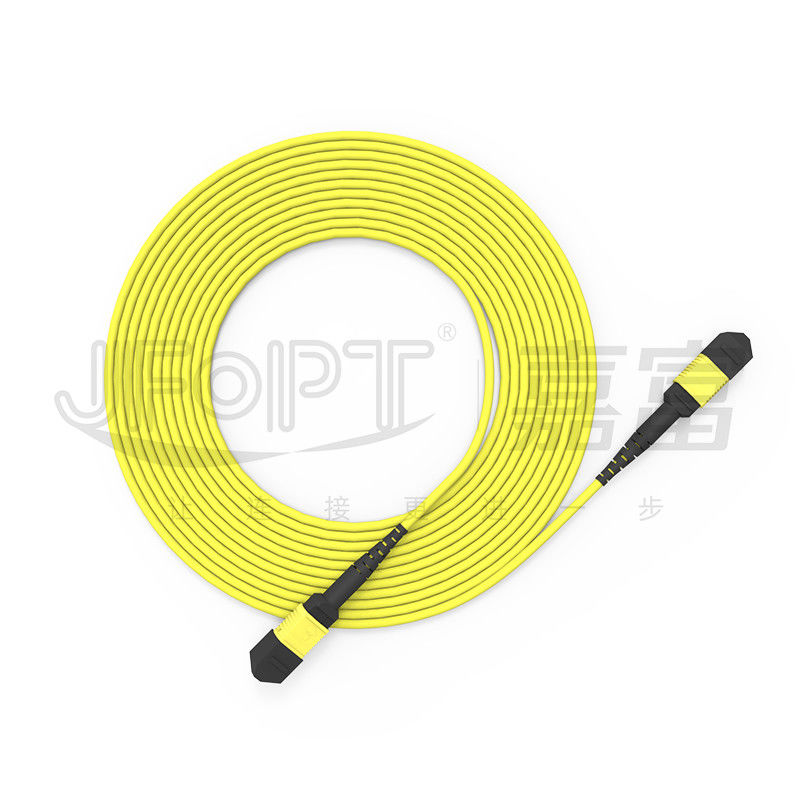

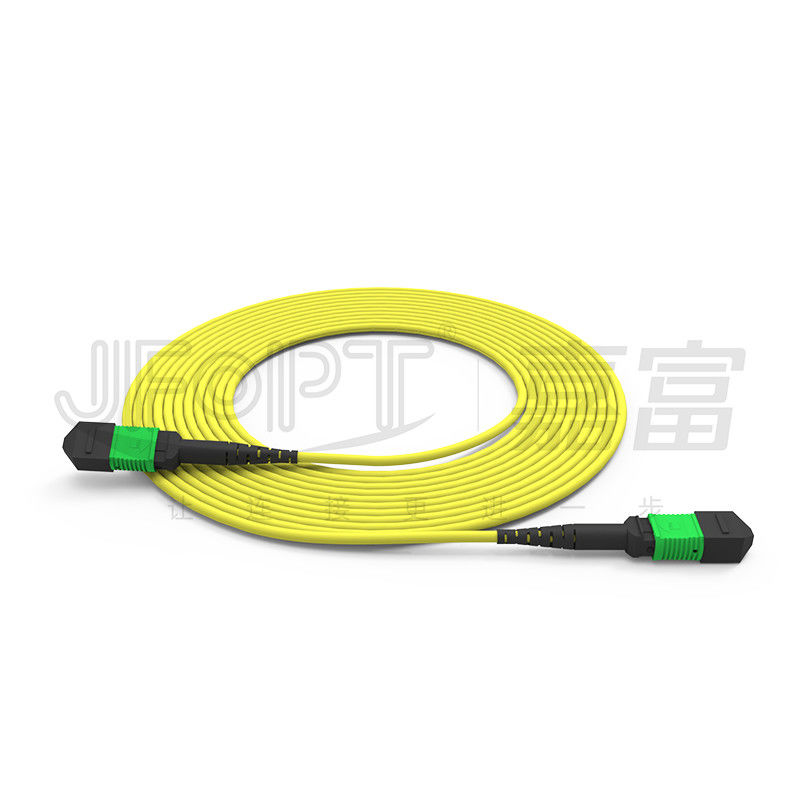

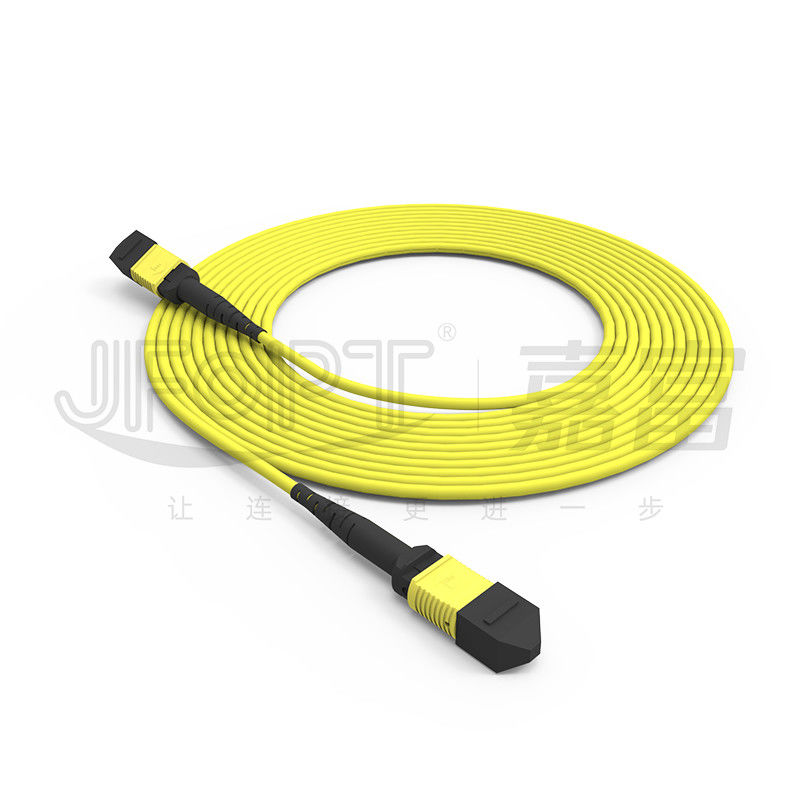

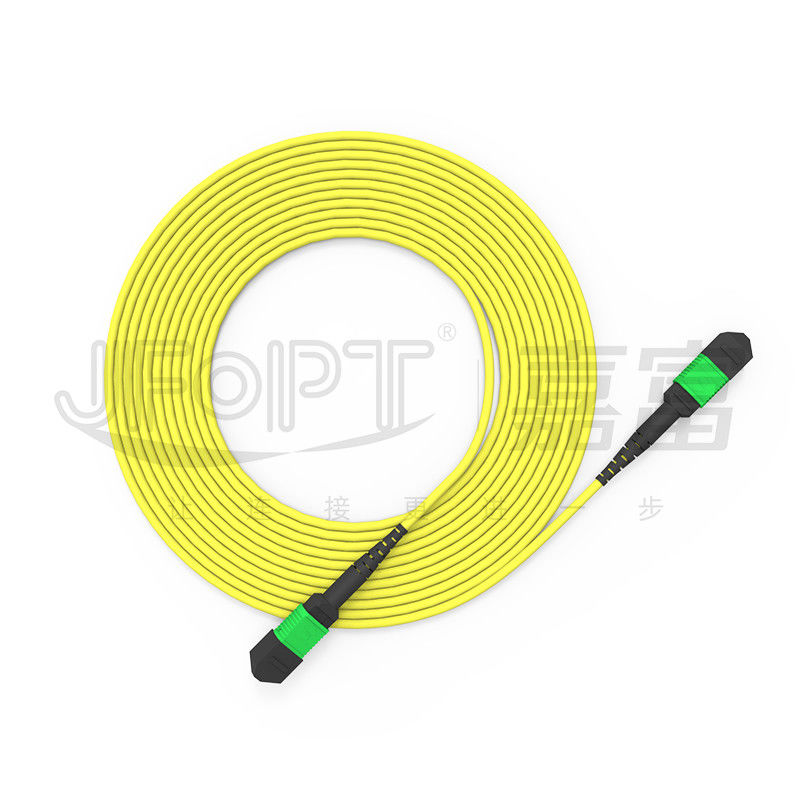

MPO-MPO الذكور 24-قلب واحد الوضع G657A1 / G657A2 القفز العمود الفقري
يحتوي جهاز MPO-MPO من شركة JFOPT على وصلات عالية الدقة، وأحواض MT ذات خسائر منخفضة، وأحواض عالية الدقة.مما يؤدي إلى الحد الأدنى من فقدان إدخال المرفقفي بيئات الكابلات ذات الكثافة العالية ، توفر قافعات MPO العمود الفقري مساحة فعالة وتقلل من وقت البناء في الموقع ، مما يسهل تحديات الكابلات المعقدة.
نحن نقدم هيكليات كابلات قابلة للتعديل لاستيعاب وتعديل لتلبية متطلبات كابلات العملاء في الموقعأنواع الألياف البصرية، الطول، وأكثر يمكن تحديدها وتخصيصها. بالإضافة إلى ذلك، ونحن نقدم أنواع مختلفة من هيكل الكابلات، بما في ذلك غير مدرعة، مدرعة واحدة، مدرعة مزدوجة، مزدوجة الغطاء، وأكثر من ذلك،بناءً على بيئات استخدام العملاء، تلبية مجموعة واسعة من الاحتياجات البيئية.
* الخصائص
|
1أنواع مختلفة من هيكل الكابلات المتاحة، بما في ذلك غير مدرعة، مدرعة واحدة، مدرعة مزدوجة، مزدوجة الغطاء، وأكثر |
2دبابيس عالية الدقة، تضمن محاذاة دقيقة مع الثقوب |
|
|
|
|
3أحواذ MT ذات خسارة منخفضة، مما يؤدي إلى خسارة إدراج ضئيلة |
يمكن تخصيص هيكل القفز بناء على متطلبات الكابلات العميل |
|
|
|
|
5تتوفر للاختيار عدد مختلف من النواة 8/12/16/24/32 |
- |
|
|
- |
* الطلبات
1. سلك غرفة مركز البيانات
2أنظمة الاتصالات البصرية 40G/100G، وحدات QSFP البصرية.
3أنظمة الاتصالات بالألياف الضوئية، شبكات التلفزيون الكابل، شبكات الاتصالات.
4شبكات المنطقة المحلية (LANs) ، شبكات المنطقة الواسعة (WANs) ، FTTx.
* معايير رابط MPO
|
نوع الجهاز |
خسارة الإدراج |
خسارة العائد |
|||
|
نموذجي |
أقصى |
||||
|
رابط MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60dB |
|
|
SM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25 ديسيبل |
||
|
MM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
ذكر/أنثى |
رجل: مع دبوس، إمرأة: بدون دبوس |
||||
* المعلمات الهندسية ثلاثية الأبعاد
|
البنود |
ماكس |
دقيقة |
||
|
نصف قطر الانحناء (ملم) |
إكس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
الزاوية (°) |
إكس |
0.15 |
-صفر15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
و ((PC) |
0.2 |
-صفر2 |
||
|
نصف قطر انحناء النواة البصرية (ملم) |
- |
1 |
||
|
ارتفاع الألياف (nm) |
3500 |
1000 |
||
|
الفرق في ارتفاع الألياف المجاورة (nm) |
500 |
لا |
||
|
الحد الأقصى للأسفل (nm) |
300 |
لا |
||
* معايير الكابلات البصرية
|
البند |
المعلم |
|||
|
نوع الألياف |
اختياري G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
عدد الألياف |
اختياري 8/12/16/24 |
|||
|
عضو القوة |
خيوط الأراميد |
|||
|
مواد السترة الخارجية |
اختياري LSZH/PVC/TPU |
|||
|
قطر السترة الخارجية |
3.0 ملم |
|||
|
لون السترة الخارجية |
أصفر / برتقالية / خضراء / هيذر فيوليت / تخصيص |
|||
|
قوة الشد (طويلة الأجل) |
80N |
|||
|
قوة الشد (على المدى القصير) |
150N |
|||
|
قوة السحق (طويلة الأجل) |
100N/cm |
|||
|
قوة السحق (على المدى القصير) |
500N/cm |
|||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
20D |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
10D |
|||
|
درجة حرارة العمل |
-20~60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20~60 درجة مئوية |
|||
|
تصنيف الحريق |
الاختيارية OFN / OFNR / OFNP |
|||
|
البند |
المعلم |
|||
|
نوع الألياف |
اختياري G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
عدد الألياف |
2 ~ 12 |
|||
|
عضو القوة |
خيوط الأراميد |
|||
|
مواد السترة الخارجية |
اختياري LSZH/PVC/TPU |
|||
|
قطر السترة الخارجية |
2.5x5.0ملم |
|||
|
لون السترة الخارجية |
أصفر / برتقالية / خضراء / هيذر فيوليت / تخصيص |
|||
|
قوة الشد (طويلة الأجل) |
100N |
|||
|
قوة الشد (على المدى القصير) |
200N |
|||
|
قوة السحق (طويلة الأجل) |
200N/cm |
|||
|
قوة السحق (على المدى القصير) |
500N/cm |
|||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
50ملم |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
30ملم |
|||
|
درجة حرارة العمل |
-20~60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20~60 درجة مئوية |
|||
|
تصنيف الحريق |
الاختيارية OFN / OFNR / OFNP |
|||
*خيارات لون علبة الجهاز
|
رابط MPO |
||||
|
(SM) |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
م م م |
البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجية |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* خيارات التشغيل
|
حذاء MPO |
||||
|
النوع |
المواصفات |
الكابل المناسب |
الصورة |
الرسومات |
|
حذاء مستدير |
3.0 طول الحذاء 33 ملم |
3.0/3.2 |
|
|
|
3.0 طول الحذاء 17 ملم |
3.0/3.2 |
|
|
|
|
4.0 طول الحذاء 33 ملم |
3.8/40 |
|
|
|
|
حذاء مربع |
2.0 طول الحذاء 25 ملم |
3.0/3.2 |
|
|
|
3.0 طول الحذاء 25 ملم |
3.0/3.2 |
|
|
|
|
4.0 طول الحذاء 17 ملم |
3.8/40 |
|
|
|
|
شريط كابل الحذاء |
2.5*5.0 طول الحذاء 22ملم |
2.5*50 |
|
|
|
حذاء من ألياف الشريط العاري |
طول حذاء الشريط العاري 19 مليمتر |
ألياف شريط عارية |
|
|
|
اسحب علامة التبويب |
عالمية لكل الأحذية |
عالمية |
|
|
* اختيار القطبية
|
12F سلك التشغيل |
||||
|
|
* تغليف المنتج
|
|
|
|
أكياس مضادة للستاتيكية مكثفة |
كرتون مكثف |
* قوة المصنع
|
الخبرة: مع أكثر من 10 سنوات من التركيز على القفزات MPO، JFOPT لديها الخبرة المهنية ومجموعة كاملة من معدات الدرجة الأولى (SUMIX / JRG / OPTOTEST) ،لتمكين إنتاج القفزات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة على التصنيع: تمتلك شركة JFOPT 5 خطوط إنتاج MPO ومعدات لإنتاج كمية كبيرة من القفزات MPO بسرعة وكفاءة لتلبية طلبات العملاء. |
|
||||
|
مراقبة الجودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة، من المواد الخام إلى عمليات الإنتاج، مع فحص الجودة المهنية والرصد.نقوم بإجراء 100% اختبار 3D للتداخل / اختبار خسارة العودة / فحص النهاية لضمان جودة المنتج. |
|
||||
|
التوحيد: يمكن لشركة JFOPT تخصيص وتلتزم بدقة بمعايير الإنتاج لقفزات MPO وفقًا لمتطلبات العملاء ، مما يضمن الاتساق واستقرار الأداء للمنتجات. |
|
||||
|
الابتكار التكنولوجي تؤكد شركة JFOPT على الابتكار التكنولوجي ولديها فريق أبحاث وتطوير محترف مكرس لتطوير القفزات MPO الأكثر تقدما وأعلى أداء. |
|
||||
|
الخدمة والدعم الفني: يوفر JFOPT خدمات شاملة قبل البيع وبعد البيع، بما في ذلك الاستشارات التقنية وتوصيات المنتجات والصيانة بعد البيع،لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة- نعم
1ما هي القضايا التي يجب مراعاتها عند تخصيص القفزات MPO؟
طول القفز / مادة الكابل / نوع الألياف وعدد الألياف / MPO ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2كيف نضمن استقرار معايير قافزينا؟
تخضع قفزات MPO لـ JFOPT لاختبار التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ ، مما يضمن المعلمات المستقرة.
3ما هو وقت التسليم؟
لدينا قدرة إنتاج شهرية من 30،000+ مكونات MPO، وضمان تسليم سريع.
4ما هي المنتجات الأخرى المتعلقة بـ MPO التي نقدمها؟
بالإضافة إلى القفزات MPO ، نحن ننتج أيضًا حلقات MPO ، ضامنات MPO ، محولات MPO الذكور إلى الإناث ، قفزات MT ، وغيرها من المنتجات ذات الصلة MPO.
