مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B تغيير القطبية
اتصل بنا

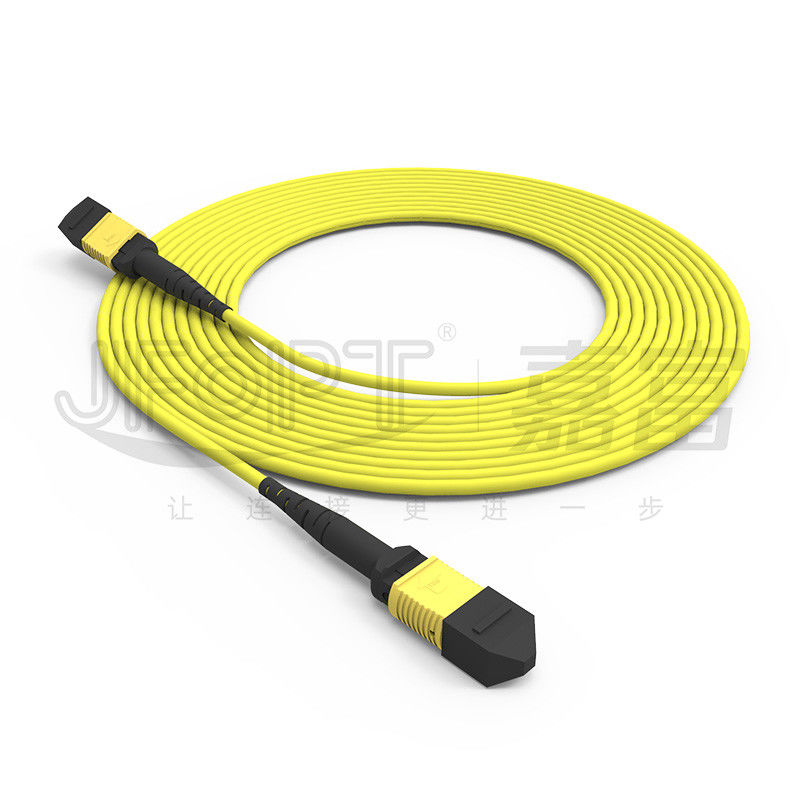

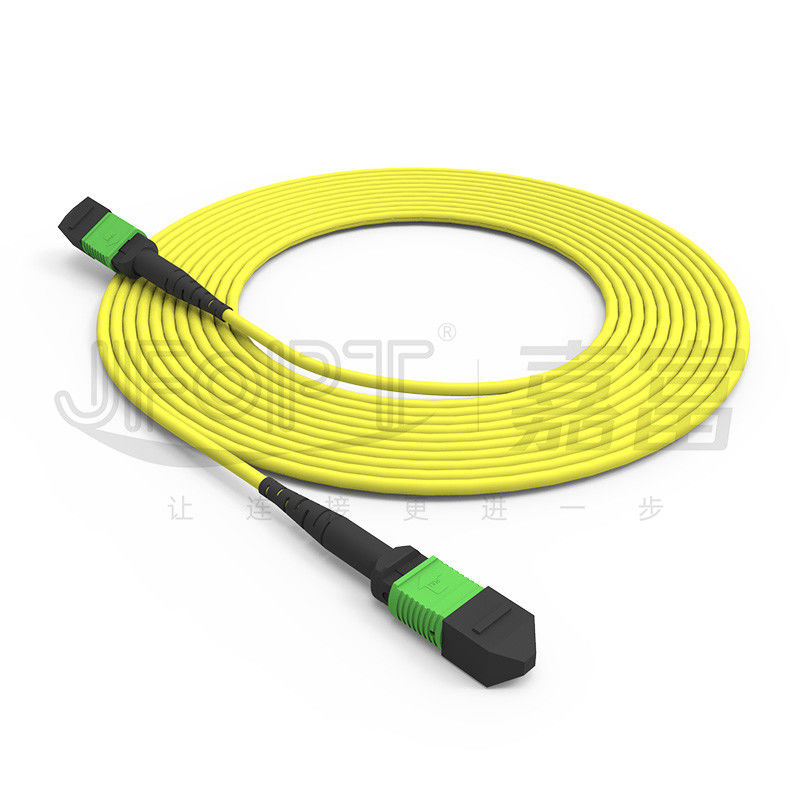

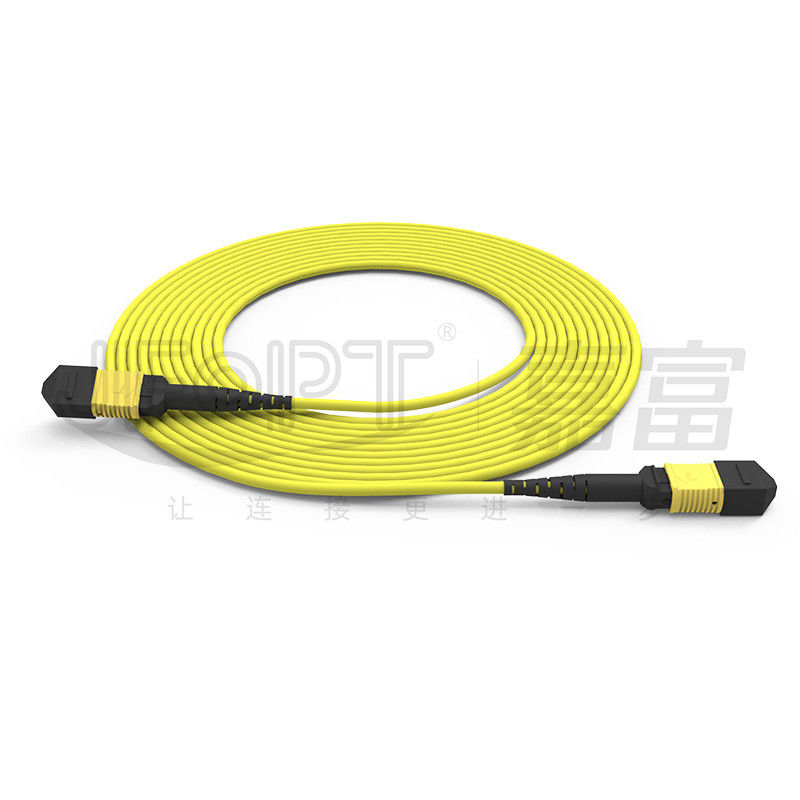

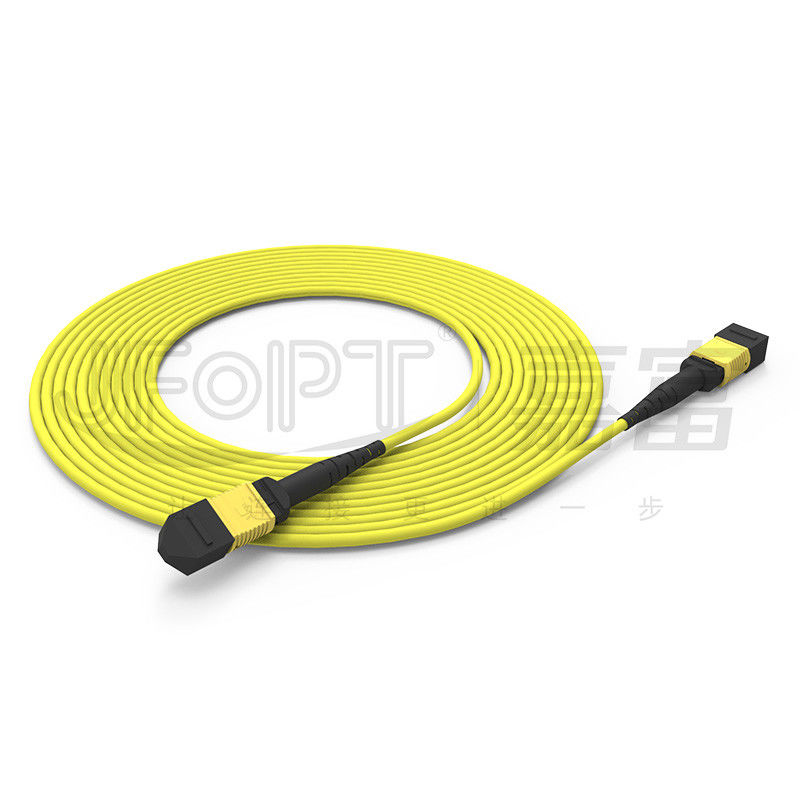

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH عكس القطبية A/B سلك التصحيح
في أنظمة الأسلاك المعقدة داخل مركز البيانات ، هناك في كثير من الأحيان مشكلة عدم صحة قطبية MPO القفز ، والتي يمكن أن تؤدي إلى فشل الاتصالات ،تسبب تأخيرات في البناء في الموقع وتجاوز تقديرات الميزانيةوقد قدمت JFOPT قفزة MPO ذات 12 جوهر مع عكس القطبية لمعالجة هذا التحدي بالكامل.هذا القفز MPO مع عكس القطبية يسمح للتبديل بسلاسة بين A و B القطبية، مما يوفر مرونة أكبر في كابلات الألياف الضوئية ويقلل من تعقيد الأسلاك. لا يتطلب قفاز MPO عكس القطبية من JFOPT أدوات إضافية ،ويمكنك بسهولة التبديل بين القطبين A و B عن طريق دفع السكن إلى الوراءباستخدام مفاتيح K المتحركة لاستخراج أو إخفاء، مما يجعل عكس القطبية عملية بسيطة وخالية من المتاعب.يمكنك القضاء على الإحباطات الناجمة عن القطبية الخاطئة وحل هذه القضايا بسهولة.
* الخصائص
|
①عكس القطبية A/B |
②لا حاجة إلى أدوات لعكس ذلك |
||||
|
|
|
||||
|
③لا حاجة لإزالة السكن أثناء العكس |
④الكابلات المرنة، والحد من تعقيد البناء في الموقع |
||||
|
|
|
||||
|
⑤خيارات الوضع الواحد: G657A1/G657A2؛ خيارات الوضع المتعدد: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* الطلبات
1. سلك غرفة مركز البيانات
2أنظمة الاتصالات البصرية 40G/100G، وحدات QSFP البصرية.
3أنظمة الاتصالات بالألياف الضوئية، شبكات التلفزيون الكابل، شبكات الاتصالات.
4شبكات المنطقة المحلية (LANs) ، شبكات المنطقة الواسعة (WANs) ، FTTx.
* معايير رابط MPO
|
نوع الجهاز |
خسارة الإدراج |
خسارة العائد |
|||
|
نموذجي |
أقصى |
||||
|
رابط MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60dB |
|
|
SM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25 ديسيبل |
||
|
MM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
ذكر/أنثى |
رجل: مع دبوس، إمرأة: بدون دبوس |
||||
* المعلمات الهندسية ثلاثية الأبعاد
|
البنود |
ماكس |
دقيقة |
||
|
نصف قطر الانحناء (ملم) |
إكس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
الزاوية (°) |
إكس |
0.15 |
-صفر15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
و ((PC) |
0.2 |
-صفر2 |
||
|
نصف قطر انحناء النواة البصرية (ملم) |
- |
1 |
||
|
ارتفاع الألياف (nm) |
3500 |
1000 |
||
|
الفرق في ارتفاع الألياف المجاورة (nm) |
500 |
لا |
||
|
الحد الأقصى للأسفل (nm) |
300 |
لا |
||
* معايير الكابلات البصرية
|
البند |
المعلم |
|||
|
نوع الألياف |
اختياري G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
عدد الألياف |
اختياري 8/12/16/24 |
|||
|
عضو القوة |
خيوط الأراميد |
|||
|
مواد السترة الخارجية |
اختياري LSZH/PVC/TPU |
|||
|
قطر السترة الخارجية |
3.0 ملم |
|||
|
لون السترة الخارجية |
أصفر / برتقالية / خضراء / هيذر فيوليت / تخصيص |
|||
|
قوة الشد (طويلة الأجل) |
80N |
|||
|
قوة الشد (على المدى القصير) |
150N |
|||
|
قوة السحق (طويلة الأجل) |
100N/cm |
|||
|
قوة السحق (على المدى القصير) |
500N/cm |
|||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
20D |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
10D |
|||
|
درجة حرارة العمل |
-20~60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20~60 درجة مئوية |
|||
|
تصنيف الحريق |
الاختيارية OFN / OFNR / OFNP |
|||
|
البند |
المعلم |
|||
|
نوع الألياف |
اختياري G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
عدد الألياف |
2 ~ 12 |
|||
|
عضو القوة |
خيوط الأراميد |
|||
|
مواد السترة الخارجية |
اختياري LSZH/PVC/TPU |
|||
|
قطر السترة الخارجية |
2.5x5.0ملم |
|||
|
لون السترة الخارجية |
أصفر / برتقالية / خضراء / هيذر فيوليت / تخصيص |
|||
|
قوة الشد (طويلة الأجل) |
100N |
|||
|
قوة الشد (على المدى القصير) |
200N |
|||
|
قوة السحق (طويلة الأجل) |
200N/cm |
|||
|
قوة السحق (على المدى القصير) |
500N/cm |
|||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
50ملم |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
30ملم |
|||
|
درجة حرارة العمل |
-20~60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20~60 درجة مئوية |
|||
|
تصنيف الحريق |
الاختيارية OFN / OFNR / OFNP |
|||
*خيارات لون علبة الجهاز
|
رابط MPO |
||||
|
(SM) |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
م م م |
البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجية |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* خيارات التشغيل
|
حذاء MPO |
||||
|
النوع |
المواصفات |
الكابل المناسب |
الصورة |
الرسومات |
|
حذاء مستدير |
3.0 طول الحذاء 33 ملم |
3.0/3.2 |
|
|
|
3.0 طول الحذاء 17 ملم |
3.0/3.2 |
|
|
|
|
4.0 طول الحذاء 33 ملم |
3.8/40 |
|
|
|
|
حذاء مربع |
3.0 طول الحذاء 25 ملم |
3.0/3.2 |
|
|
|
4.0 طول الحذاء 17 ملم |
3.8/40 |
|
|
|
|
شريط كابل الحذاء |
2.5*5.0 طول الحذاء 22ملم |
2.5*50 |
|
|
|
حذاء من ألياف الشريط العاري |
طول حذاء الشريط العاري 19 مليمتر |
ألياف شريط عارية |
|
|
* عملية القطبية المتبادلة
* اختيار القطبية
|
12F سلك التشغيل |
||||
|
|
* تغليف المنتج
|
|
|
|
أكياس مضادة للستاتيكية مكثفة |
كرتون مكثف |
* قوة المصنع
|
التخصص: ركزت شركة JFOPT على إنتاج القفزات MPO لأكثر من 10 سنوات. مع التكنولوجيا المهنية ومجموعة كاملة من معدات العلامة التجارية من الدرجة الأولى (SUMIX / JRG / OPTOTEST) ، فإنه يمكن أن تنتج عالية الجودة,القفزات MPO عالية الأداء. |
|
||||
|
قدرة التصنيع: تمتلك شركة JFOPT خمسة خطوط إنتاج MPO، مما يسمح بالإنتاج السريع والفعال لكميات كبيرة من كابلات MPO للأسلاك لتلبية طلبات العملاء. |
|
||||
|
مراقبة الجودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة، من شراء المواد الخام إلى عمليات الإنتاج، مع فحص الجودة المهنية ومراقبتها.نقوم بإجراء 100% اختبار 3D للتداخلات / اختبار IL&RL / فحص النهاية لضمان جودة المنتج. |
|
||||
|
وضع المعايير: يمكن لـ JFOPT صياغة وتنفيذ معايير إنتاج MPO القفز بدقة وفقًا لاحتياجات المستخدم لضمان اتساق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي تركز شركة JFOPT على الابتكار التكنولوجي ولديها فريق أبحاث وتطوير محترف لتطوير القفزات MPO بشكل مستمر مع وظائف أكثر تقدما وأداء أعلى. |
|
||||
|
الخدمة والدعم الفني: تقدم شركة JFOPT خدمات شاملة قبل البيع وبعد البيع، بما في ذلك الاستشارات التقنية وتوصيات المنتجات وصيانة ما بعد البيع، وما إلى ذلك.لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة- نعم
1ما هي القضايا التي يجب مراعاتها عند تخصيص القفزات MPO؟
طول القفز / مادة الكابل / نوع الألياف وعدد الألياف / الموصلات الذكورية أو الإناثية / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2كيف نضمن استقرار معايير قافزينا؟
تخضع قفزات MPO لـ JFOPT لاختبار التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ ، مما يضمن المعلمات المستقرة.
3ما هو وقت التسليم؟
لدينا قدرة إنتاج شهرية من 30،000+ مكونات MPO، وضمان تسليم سريع.
4ما هي المنتجات الأخرى المتعلقة بـ MPO التي نقدمها؟
بالإضافة إلى القفازات MPO، ونحن أيضا تنتج MPO loopbacks، MPO الضعف، MPO الذكور إلى المرأة المكيفات، MT القفازات، وغيرها من المنتجات المتعلقة MPO.
