مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
مدرعة MPO-MPO 12C SM G657A1/G657A2 SL/LL
اتصل بنا

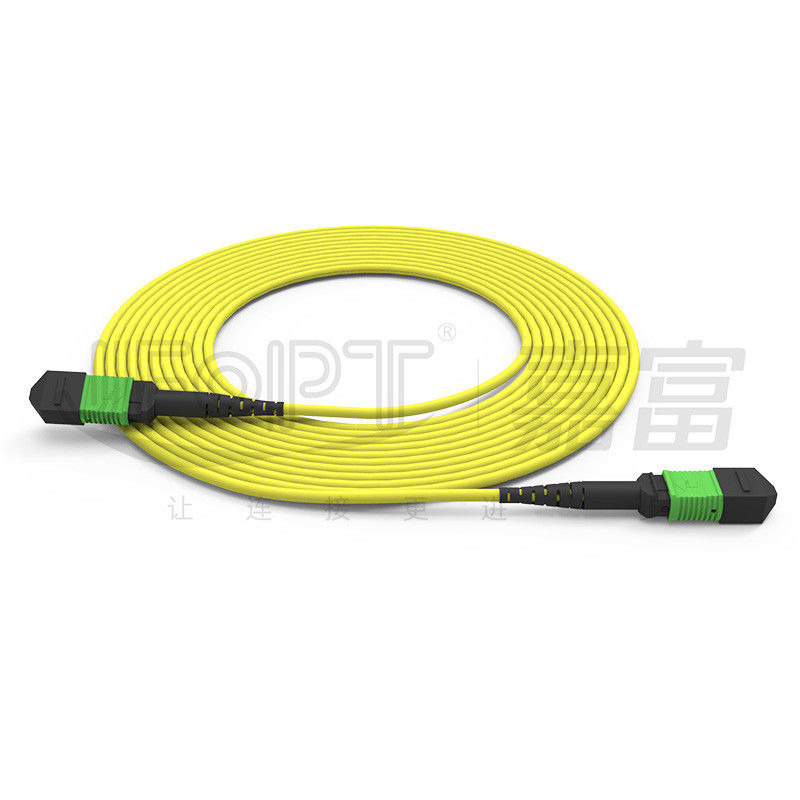

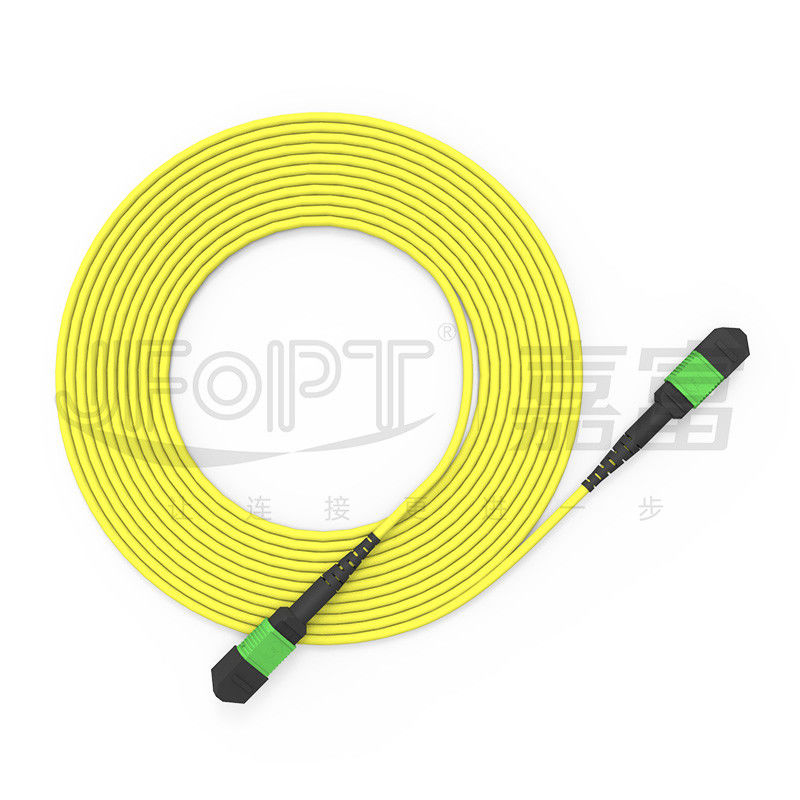

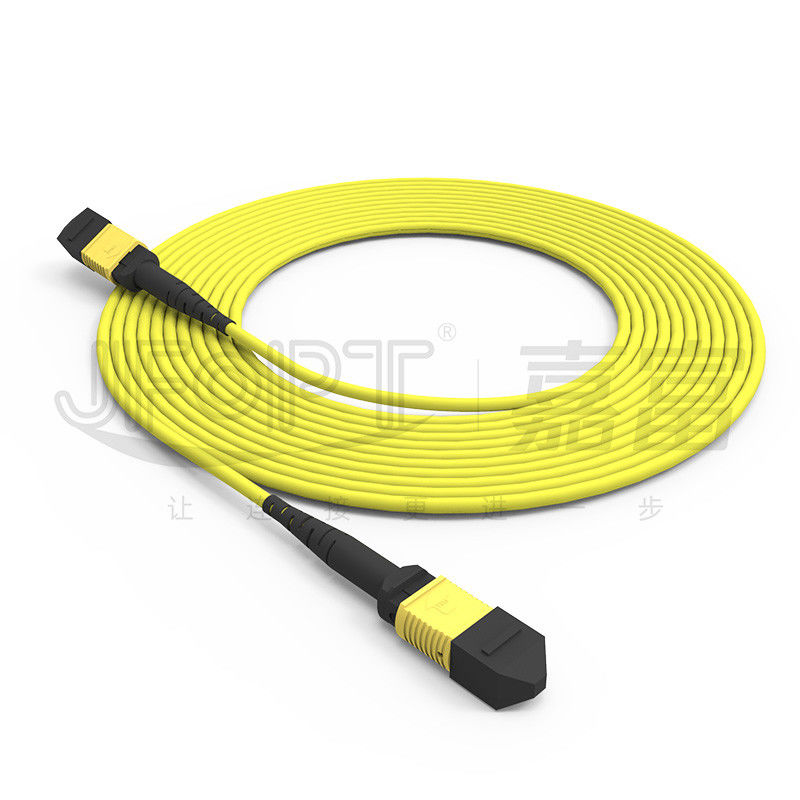

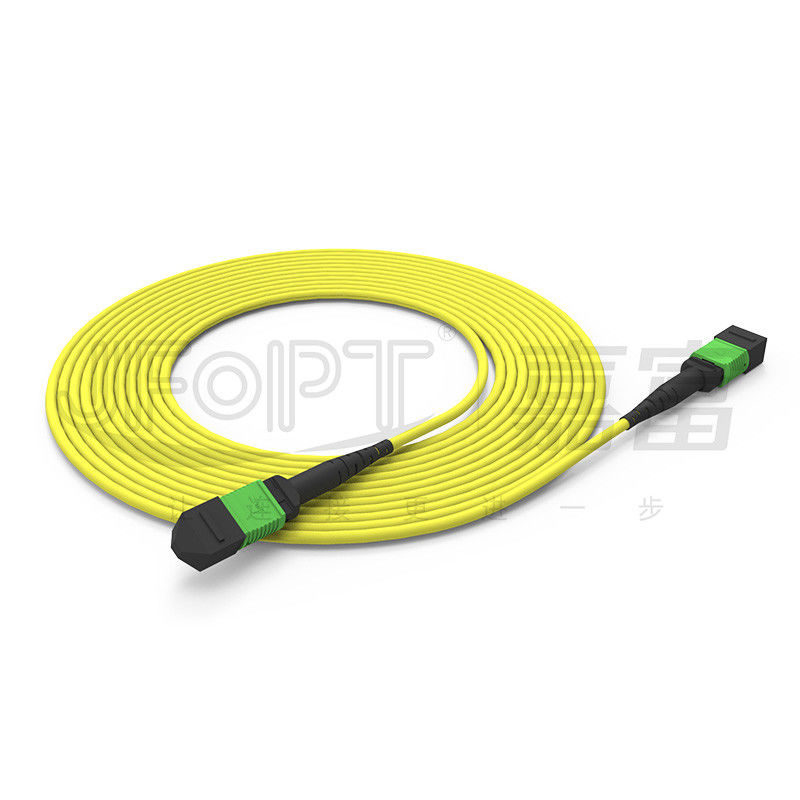

القفز المدرع MPO-MPO 12-Core Single Mode G657A1/G657A2 الخسارة القياسية/الخسارة المنخفضة
JFOPT المدرع أحادي الوضع 12-نواة MPO صندوق القفز، مع الألياف البصرية مغطاة بطبقة من الدروع الدائرية من الفولاذ المقاوم للصدأ، وتوفير الكابل مع مقاومة قوية للانحناء، والضغط الجانبي،تأثير، والامتداد، والعضات القوارض، وضمان نقل البيانات أكثر استقرارا وموثوقية. الألياف البصرية أحادية الوضع G657A1/G657A2 من العلامة التجارية YOFC الألياف البصرية غير حساسة للثني،ضمان جودة النقلتتوفر مكونات MPO مع خسارة قياسية (SL≤0.75dB) وخسارة منخفضة (LL≤0.35dB)بما في ذلك غير مدرعة، معدرنة وحيدة، معدرنة مزدوجة، ومزدوجة، للتخصيص لتلبية التطبيقات البيئية المتنوعة.
* الخصائص
|
①YOFC G657A1/G657A2 الألياف الضوئية غير الحساسة للثني |
②الاختيار الخسارة القياسية/خسارة منخفضة MT |
||||
|
|
|
||||
|
③بنيات كابلات مختلفة متوفرة ، بما في ذلك غير مدرعة ، مدرعة واحدة ، مدرعة مزدوجة ، مزدوجة السترة ، وأكثر من ذلك |
④لديها أداء ميكانيكي ممتاز وقدرة مقاومة القوارض |
||||
|
|
|
||||
|
⑤قابلة للتخصيص في أطوال مختلفة وفقا لمتطلبات |
- |
||||
|
|
- |
||||
* الطلبات
1. سلك غرفة مركز البيانات
2أنظمة الاتصالات البصرية 40G/100G، وحدات QSFP البصرية.
3أنظمة الاتصالات بالألياف الضوئية، شبكات التلفزيون الكابل، شبكات الاتصالات.
4شبكات المنطقة المحلية (LANs) ، شبكات المنطقة الواسعة (WANs) ، FTTx.
* معايير رابط MPO
|
نوع الجهاز |
خسارة الإدراج |
خسارة العائد |
|||
|
نموذجي |
أقصى |
||||
|
رابط MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60dB |
|
|
SM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25 ديسيبل |
||
|
MM خسارة منخفضة |
0. 1 ديسيبل |
0.35دبليو |
|||
|
ذكر/أنثى |
رجل: مع دبوس، إمرأة: بدون دبوس |
||||
* المعلمات الهندسية ثلاثية الأبعاد
|
البنود |
ماكس |
دقيقة |
||
|
نصف قطر الانحناء (ملم) |
إكس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
الزاوية (°) |
إكس |
0.15 |
-صفر15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
و ((PC) |
0.2 |
-صفر2 |
||
|
نصف قطر انحناء النواة البصرية (ملم) |
- |
1 |
||
|
ارتفاع الألياف (nm) |
3500 |
1000 |
||
|
الفرق في ارتفاع الألياف المجاورة (nm) |
500 |
لا |
||
|
الحد الأقصى للأسفل (nm) |
300 |
لا |
||

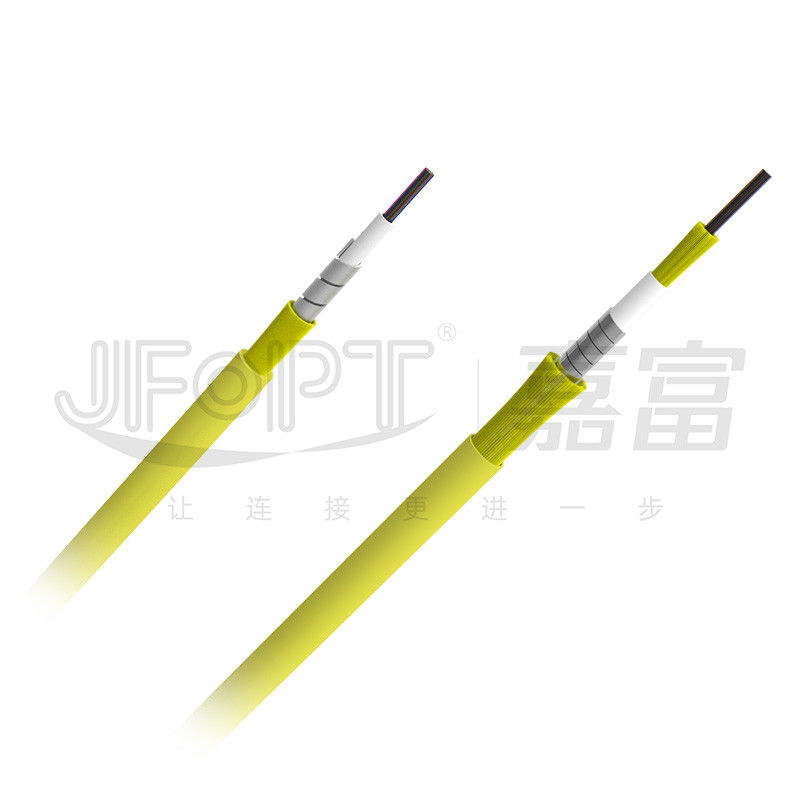

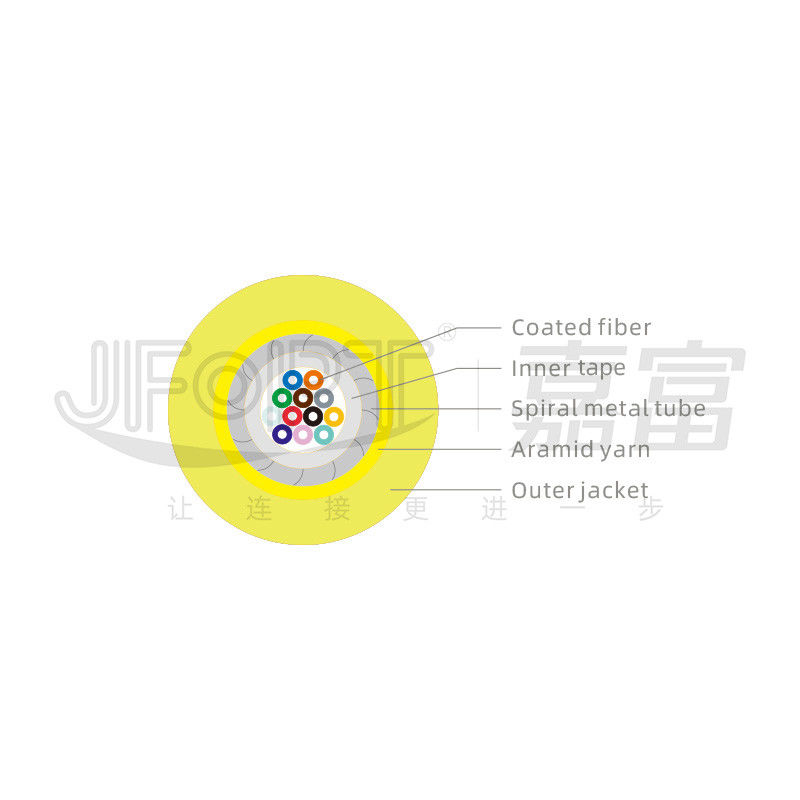

* معايير الكابل المزود بسلاح واحد
|
البند |
المعلم |
|||
|
نوع الألياف |
اختياري G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
عدد الألياف |
2 ~ 12 |
24 |
||
|
مواد الدروع |
الفولاذ المقاوم للصدأ |
|||
|
القطر الخارجي للدرع |
2.1~2.2ملم |
3.6~3.7ملم |
||
|
سمك الدرع |
0.25~0.28ملم |
0.25~0.28ملم |
||
|
قطر الغطاء الخارجي |
3.0±0.1ملم |
4.5±0.1ملم |
||
|
مواد الغلاف الخارجي |
اختياري LSZH/TPU |
|||
|
لون الغطاء الخارجي |
أصفر/ برتقالية/ خضراء الليمون/ البنفسجية الهيثر/ مخصصة |
|||
|
قوة الشد (طويلة الأجل) |
500N |
200N |
||
|
قوة الشد (على المدى القصير) |
800N |
600N |
||
|
المقاومة للصدع (طويل المدى) |
800N/cm |
200N/cm |
||
|
المقاومة للصدع (على المدى القصير) |
1200N/cm |
600N/cm |
||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
20D |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
10D |
|||
|
درجة حرارة العمل |
-20~60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20~60 درجة مئوية |
|||
|
تصنيف الحريق |
الاختيارية OFN / OFNR / OFNP |
|||
* معايير الكابل المزدوج المزدوج
|
البند |
المعلم |
|||
|
نوع الألياف |
اختياري G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
عدد الألياف |
2 ~ 12 |
24 |
||
|
قطر الغلاف الداخلي |
1.4±0.1ملم |
3.0±0.2ملم |
||
|
مادة الغطاء الداخلي |
LSZH |
|||
|
مواد الدروع |
الفولاذ المقاوم للصدأ |
|||
|
القطر الخارجي للدرع |
2.0±0.1ملم |
4.0±0.2ملم |
||
|
سمك الدرع |
0.25~0.28ملم |
0.4~0.43ملم |
||
|
طبقة التجاعيد |
الفولاذ المقاوم للصدأ |
|||
|
قطر الغطاء الخارجي |
3.0±0.1ملم |
6.0±0.3 ملم |
||
|
مواد الغلاف الخارجي |
اختياري LSZH/TPU |
|||
|
لون الغطاء الخارجي |
أصفر/ برتقالية/ خضراء الليمون/ البنفسجية الهيثر/ مخصصة |
|||
|
قوة الشد (طويلة الأجل) |
150N |
600N |
||
|
قوة الشد (على المدى القصير) |
300N |
1000N |
||
|
قوة الضغط |
3000N/10cm |
|||
|
الحد الأدنى لقطر الانحناء (الديناميكي) |
60D |
|||
|
الحد الأدنى لقطر الانحناء (الستاتيك) |
30D |
|||
|
درجة حرارة العمل |
-40 إلى 80 درجة مئوية |
|||
|
درجة حرارة التخزين |
-40 إلى 80 درجة مئوية |
|||
|
تصنيف الحريق |
الاختيارية OFN / OFNR / OFNP |
|||
*خيارات لون الجهاز
|
رابط MPO |
||||
|
(SM) |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
م م م |
البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجية |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* خيارات التشغيل
|
حذاء MPO |
||||
|
النوع |
المواصفات |
الكابل المناسب |
الصورة |
الرسومات |
|
حذاء مستدير |
3.0 طول الحذاء 33 ملم |
3.0/3.2 |
|
|
|
3.0 طول الحذاء 17 ملم |
3.0/3.2 |
|
|
|
|
4.0 طول الحذاء 33 ملم |
3.8/40 |
|
|
|
|
حذاء مربع |
2.0 طول الحذاء 25 ملم |
3.0/3.2 |
|
|
|
3.0 طول الحذاء 25 ملم |
3.0/3.2 |
|
|
|
|
4.0 طول الحذاء 17 ملم |
3.8/40 |
|
|
|
|
شريط كابل الحذاء |
2.5*5.0 طول الحذاء 22ملم |
2.5*50 |
|
|
|
حذاء من ألياف الشريط العاري |
طول حذاء الشريط العاري 19 مليمتر |
ألياف شريط عارية |
|
|
|
اسحب علامة التبويب |
عالمية لكل الأحذية |
عالمية |
|
|
* اختيار القطبية
|
12F سلك التشغيل |
||||
|
|
* تغليف المنتج
|
|
|
|
أكياس مضادة للستاتيكية مكثفة |
كرتون مكثف |
* قوة المصنع
|
الخبرة: مع أكثر من 10 سنوات من التركيز على القفزات MPO، JFOPT لديها الخبرة المهنية ومجموعة كاملة من معدات الدرجة الأولى (SUMIX / JRG / OPTOTEST) ،لتمكين إنتاج القفزات MPO عالية الجودة وعالية الأداء. |
|
||||
|
قدرة التصنيع: تمتلك شركة JFOPT 5 خطوط إنتاج MPO ومعدات لإنتاج كمية كبيرة من القفزات MPO بسرعة وكفاءة لتلبية طلبات العملاء. |
|
||||
|
مراقبة الجودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة، من المواد الخام إلى عمليات الإنتاج، مع فحص الجودة المهنية والرصد.نقوم بإجراء 100% اختبار 3D للتداخل / اختبار خسارة العودة / فحص النهاية لضمان جودة المنتج. |
|
||||
|
التوحيد: يمكن لشركة JFOPT تخصيص وتلتزم بدقة بمعايير الإنتاج لقفزات MPO وفقًا لمتطلبات العملاء ، مما يضمن الاتساق واستقرار الأداء للمنتجات. |
|
||||
|
الابتكار التكنولوجي تؤكد شركة JFOPT على الابتكار التكنولوجي ولديها فريق أبحاث وتطوير محترف مكرس لتطوير القفزات MPO الأكثر تقدما وأعلى أداء. |
|
||||
|
الخدمة والدعم الفني: يوفر JFOPT خدمات شاملة قبل البيع وبعد البيع، بما في ذلك الاستشارات التقنية وتوصيات المنتجات والصيانة بعد البيع،لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة- نعم
1ما هي القضايا التي يجب مراعاتها عند تخصيص القفزات MPO؟
طول القفز / مادة الكابلات / نوع الألياف وعدد الأساسيات / موصلات ذكرية أو أنثوية / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2كيف نضمن استقرار معايير قافزينا؟
يخضع قفزات MPO من JFOPT لاختبار التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدراج بنسبة 100٪ ، مما يضمن المعلمات المستقرة.
3ما هو وقت التسليم؟
لدينا قدرة إنتاج شهرية من 30،000+ مكونات MPO، وضمان تسليم سريع.
4ما هي المنتجات الأخرى المتعلقة بـ MPO التي نقدمها؟
بالإضافة إلى القفزات MPO ، نحن ننتج أيضًا حلقات MPO ، ومتخففات MPO ، ومحولات MPO الذكور إلى الإناث ، وقفزات MT ، ومنتجات MPO الأخرى ذات الصلة.
