مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
سلك تصحيح LC-SC 48C SM G652D / G657A1
اتصل بنا

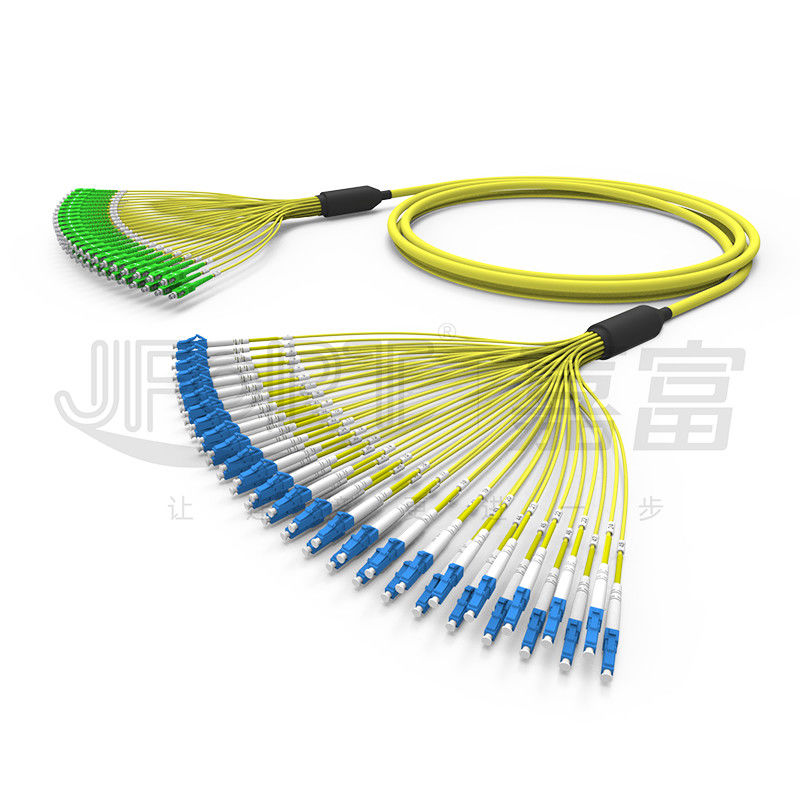

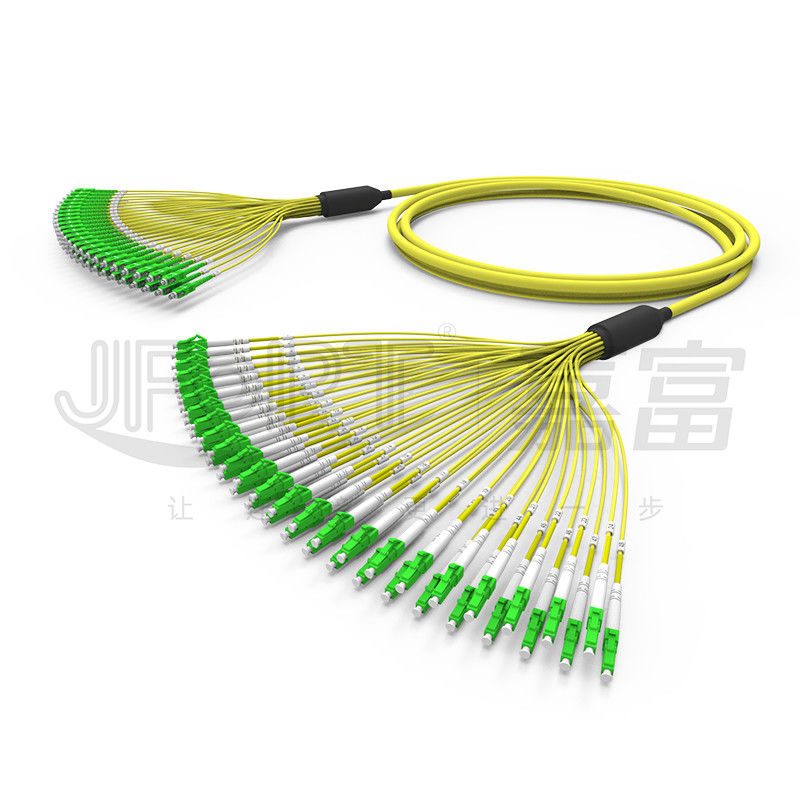

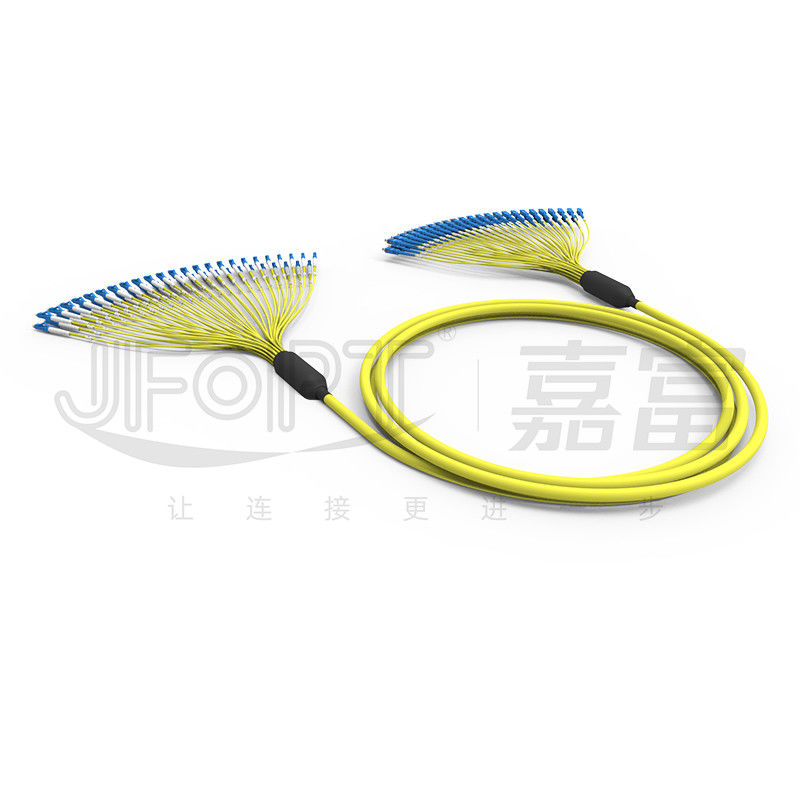

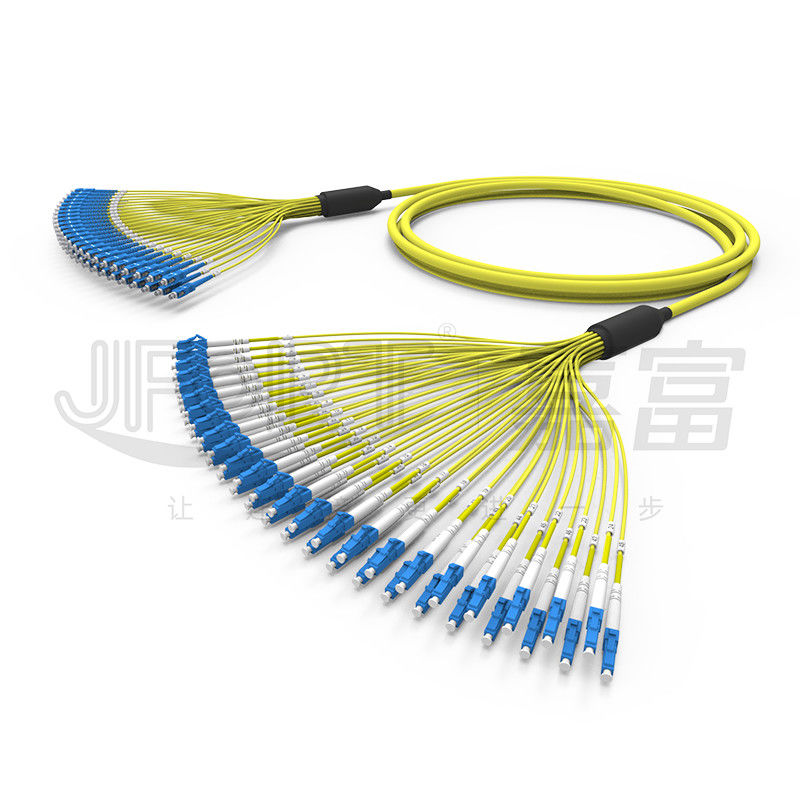

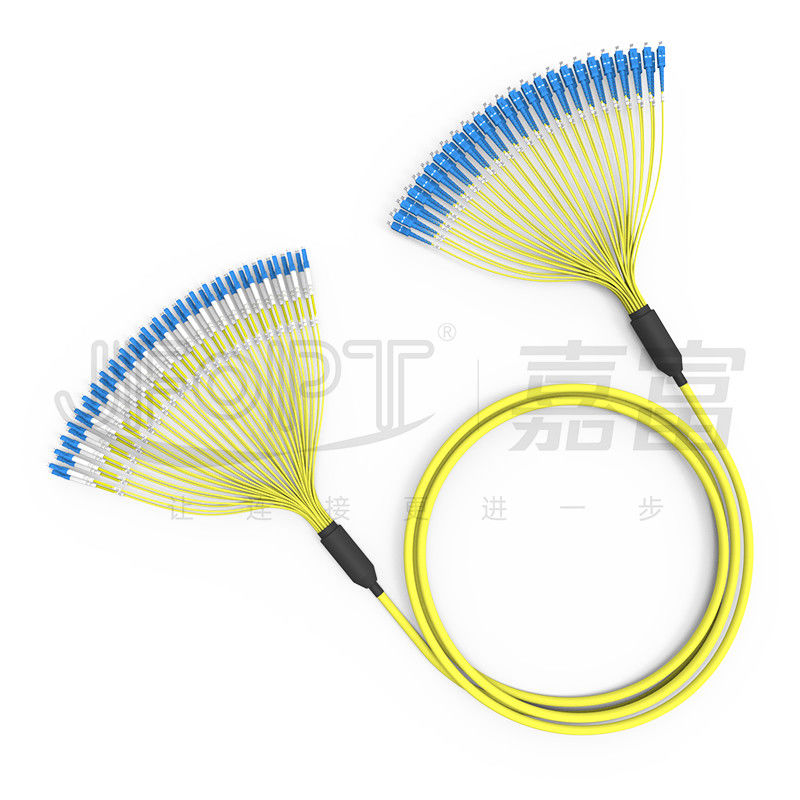

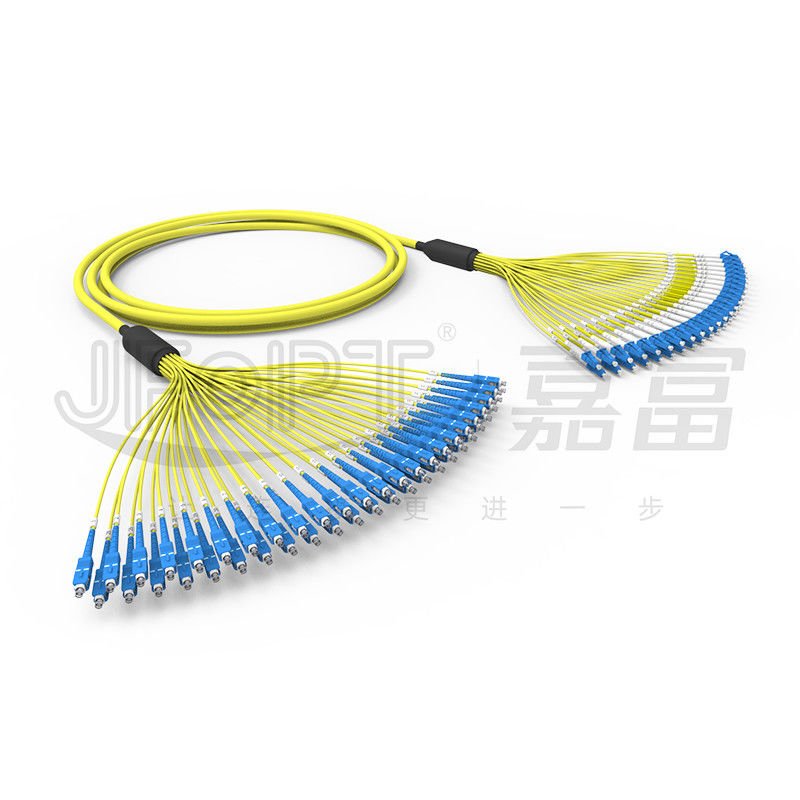

سلك تصحيح ليفي حزمة LC-SC مُنهي مسبقًا 48-Core بطول غير متكافئ 2.0 مم من فروع G652D / G657A1
يستخدم كابل التصحيح Brekout بشكل شائع للاتصال بين معدات النقل وإطارات التوزيع.باستخدام كبل واحد ، يمكن تحقيق ارتباط من 48 ليفًا.مقارنة بالكابلات أحادية النواة ، لا توفر وصلات عبور الحزم تكاليف التركيب فحسب ، بل توفر أيضًا المساحة ، مما يجعلها ملائمة لإدارة الكابلات.يمكن توفير الكبل ككابل فرعي داخلي حزمة عادي أو بهياكل مقاومة للماء مثل خيوط مانعة للماء للتطبيق في البيئات الرطبة.يمكن تخصيص طول الفرع ليكون متساويًا أو غير متساوٍ بناءً على مسافة التثبيت ومتطلبات المساحة.بالإضافة إلى موصلات LC / SC ، يمكن أيضًا توفير FC / ST / E2000 وموصلات إشارة خاصة أخرى للإنهاء المسبق.
* سمات
|
① أعلى معدل حريق يصل إلى OFNP |
تصميم فرع غير متساوي الطول ، يشغل مساحة أقل |
||||
|
|
|
||||
|
③ شريط فيلكرو لتثبيت الكابل ، مما يوفر الأمان وسهولة الفتح |
④ 100٪ إنهاء المصنع والاختبار لضمان أداء الإرسال |
||||
|
|
|
||||
|
موصلات فرع قابلة للتخصيص لضمان سلامة المنتج بأحجام مناسبة وفقًا للمتطلبات |
|
||||
|
|
- |
||||
*التطبيقات
1- شبكات الوصول إلى الألياف
2. الألياف نقل البيانات
3- أنظمة الاتصالات الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx
* معلمات الموصل
|
نوع الموصل |
SC / LC / FC / ST |
|||
|
نوع الطويق |
وضع فردي: UPC / APC ؛المتعدد: UPC |
|||
|
مادة الطويق |
سيراميك زركونيا الصف أ |
|||
|
لون الموصل |
أزرق / أخضر / بيج / أكوا / بنفسجي |
|||
|
فقدان الإدراج |
≤0.3 ديسيبل / ≤0.2 ديسيبل / ≤0.15 ديسيبل |
|||
|
تعويض الخساره |
أحادي الوضع: UPC ≥ 50dB ؛APC ≥ 60 ديسيبل ؛المتعدد: ≥ 25 ديسيبل |
|||
|
التكرار |
≤0.2 ديسيبل |
|||
|
التبادل |
≤0.2 ديسيبل |
|||
* معلمات الهندسة ثلاثية الأبعاد (اختياري)
|
أغراض |
اتحاد الوطنيين الكونغوليين |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
مم |
SM |
مم |
SM |
SM |
|
|
نصف قطر الانحناء (مم) |
10-25 |
7-25 |
5-12 |
|||
|
إزاحة القمة (ميكرومتر) |
≤50 |
≤30 |
||||
|
الألياف منخفضة (نانومتر) |
± 100 |
|||||
|
زاوية الانحراف (°) |
0 |
8 ± 0.3 |
||||
|
انحراف زاوية الرابطة (°) |
0 |
± 0.5 |
||||
|
قطر الألياف (ميكرومتر) |
123-135 |
|||||
* معلمات الكابلات الضوئية
|
مشروع |
معامل |
|||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
عدد الألياف |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
قطر عازلة ضيق |
0.9 مم |
|||||||
|
عضو قوة |
غزل الأراميد |
|||||||
|
مادة الغلاف الخارجي |
PVC / LSZH |
|||||||
|
قطر الغلاف الخارجي |
3.0 ملم |
5.0 ملم |
5.2 ملم |
5.5 ملم |
6.2 ملم |
8.2 ملم |
9.5 ملم |
10.5 ملم |
|
لون الغلاف الخارجي |
أصفر / برتقالي / أكوا / أخضر / بنفسجي / حسب الطلب |
|||||||
|
قوة الشد (طويل المدى) |
130N |
200N |
||||||
|
قوة الشد (قصير المدى) |
440N |
660 شمالا |
||||||
|
مقاومة السحق (طويل المدى) |
200 شمال / 10 سم |
|||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
|||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||||||
|
تصنيف الحرائق |
OFN / OFNR / O FNP |
|||||||
* خيارات التفرع
|
|
|
|
هيكل الكابل الرئيسي |
|
|
|
|
|
Fanout بنفس الطول |
Fanout بطول غير متساوٍ |
|
|
|
|
متفرعة من وحدة فرعية مباشرة |
|
|
|
|
|
المتفرعة من fber مع 2.0 / 3.0mm أنبوب فضفاض |
|
|
|
|
|
متفرعة من الألياف مع أنبوب مدرع 3.0 مم |
|
|
|
|
|
متفرعة من الألياف مع أنبوب مدرع حلزوني 3.0 مم |
|
* تغليف المنتج
|
|
|
|
تغليف أكياس سميكة ذاتية الختم |
تغليف الكرتون السميك |
* قوة المصنع
|
تخصص: لقد اكتسبت JFOPT سنوات من الخبرة المتراكمة في إنتاج قافزات العد كبيرة الأساسية ، مما يضمن خسارة منخفضة للغاية وعمرًا طويلاً في البيئات المعقدة. |
|
||||
|
القدرة التصنيعية: مع 5 خطوط إنتاج ومعدات ، تم تجهيز JFOPT بآلات قطع الكابلات متعددة الأقطاب ذات القطر الكبير من أجل سرعة وكفاءة ودقة في تعبئة كابلات العد كبيرة النواة ، مما يضمن التسليم السريع. |
|
||||
|
رقابة جودة: تطبق JFOPT رقابة صارمة على الجودة ، وتعالج أي مشكلات غير طبيعية يتم مواجهتها عادةً في الكابلات ذات العد الأساسي الكبير من خلال تحسين جودة المواد الخام.تخضع جميع عمليات إنتاج الموصل للفحص والاختبار بنسبة 100٪. |
|
||||
|
التطوير القياسي: يمكن لـ JFOPT تخصيص كابلات التوصيل وفقًا لمتطلبات المستخدم ، بما في ذلك لون الكابل والقطر الخارجي ونوع الألياف الأساسية والكمية وهيكل التغليف.تُستخدم عينات الختم والرسومات الهندسية لضمان تنفيذ المواصفات الفنية للمنتج والاتساق عبر أوامر الدُفعات المختلفة. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف يعمل باستمرار على تطوير لاعبي ألياف أكثر تقدمًا وعالية الأداء. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات العبور القياسية من الألياف البصرية؟
تتضمن متطلبات التخصيص لقافزات الألياف الضوئية الطول الإجمالي للقافز ، وطول الفروع ، وقطر الكابلات الفرعية ، ومواد الكابلات ، ونوع الألياف وعدد النواة ، واللون ، ووضع العلامات.
2. كيف نضمن استقرار وصلات العبور من الألياف البصرية القياسية لدينا؟
تضمن JFOPT استقرار وصلات الألياف الضوئية من خلال تصميم دقيق للعملية.تخضع جميع الموصلات لاختبار فقدان الإدخال بنسبة 100٪ والفحص النهائي للوجه ، مما يضمن أداءً مستقرًا وموثوقًا.
3. ما هو لدينا مهلة التسليم؟
بالنسبة للمنتجات القياسية ، يتم التحكم في مهلة التسليم لدينا في غضون 5 أيام عمل ، مما يضمن الشحن الفوري وتلبية احتياجاتك العاجلة.
