مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
SC / A-SC / A-24F-OM5-8.2-LSZH-3M
اتصل بنا

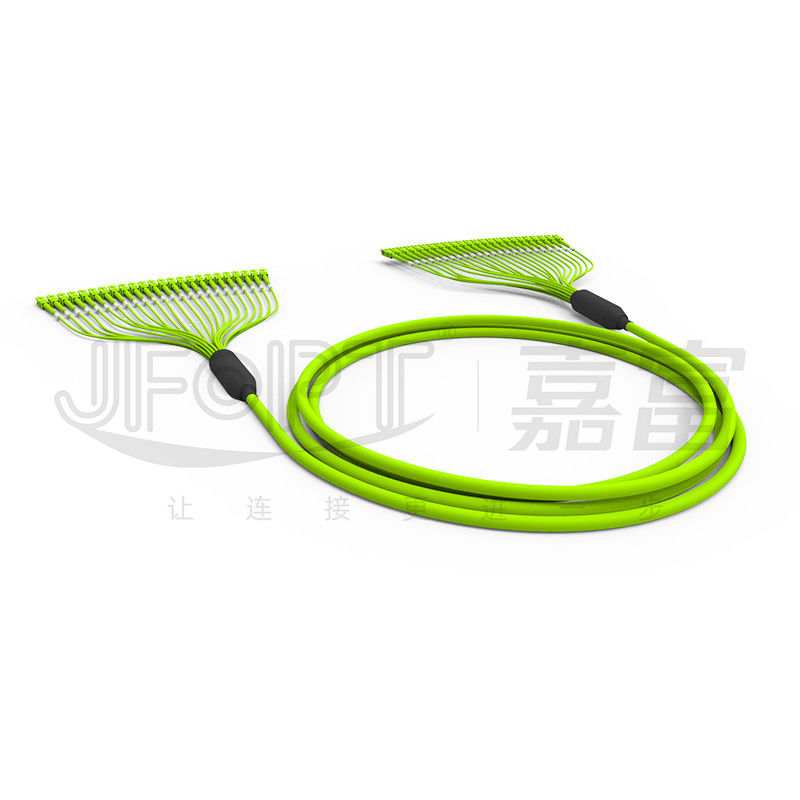

كابل الألياف المركب المُنهي مسبقًا 24-Core Multimode OM5 PVC Jacket Lime Green 0.5m المتفرعة مع SC / APC
يتكون كابل الألياف بحزمة OM5 من كبل فرعي محكم بقطر 0.9 مم من الداخل ، ويمكن إنهاءه مباشرة بموصل ليفي 0.9 مم أو توجيهه عبر مجرى به مجموعة تهوية للإنهاء.تقدم JFOPT أنواعًا مختلفة من كابلات الألياف الأساسية ، بما في ذلك OM5.تستخدم الكابلات الليفية الجاهزة لحزمة JFOPT خيوط أراميد عالية الشد ، مما يسمح لها بتحمل شد سحب أكبر في التركيبات لمسافات طويلة بسبب خيوط الأراميد القوية وسترة الكابلات.يستخدم قسم التفرع مقسمات عالية الجودة وحرفية ناضجة لضمان تفرع آمن.يتم تصنيع موصلات الألياف التي تستخدمها شركتنا باستخدام كريات بلاستيكية جديدة ، والحلقات ذات تركيز عالٍ توفرها شركة CTCC ، مما يضمن جودة المنتج واستقراره الفائق مقارنةً بالمنتجات المماثلة.
* سمات
|
كبل ألياف جذع ① 24 نواة مع فروع منتهية مسبقًا |
②مصنوع من ألياف OM5 غير الحساسة للانحناء لتعزيز استقرار ناقل الحركة |
||||
|
|
|
||||
|
يستخدم حلقات سيراميك عالية الجودة ومنخفضة الفاقد |
④ 100٪ إنهاء المصنع والاختبار لضمان أداء الإرسال |
||||
|
|
|
||||
|
⑤ يتوافق كل كابل مع الفاصل المناسب بناءً على أبعاد الكبل الرئيسي والفروع ، مما يضمن بنية متفرعة آمنة ومستقرة |
|
||||
|
|
- |
||||
*التطبيقات
1- شبكات الوصول إلى الألياف
2. الألياف نقل البيانات
3- أنظمة الاتصالات الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx
* معلمات موصل SC / LC / FC / ST
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|
|
SC / LC / FC / ST |
SM |
≤0.3 ديسيبل |
APC≥60 ديسيبل |
|
مم |
≤0.3 ديسيبل |
UPC≥25dB |
|
* معلمات الهندسة SC / LC / FC / ST ثلاثية الأبعاد (اختياري)
|
أغراض |
اتحاد الوطنيين الكونغوليين |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
مم |
SM |
مم |
SM |
SM |
|
|
نصف قطر الانحناء (مم) |
10-25 |
7-25 |
5-12 |
|||
|
إزاحة القمة (ميكرومتر) |
≤50 |
≤30 |
||||
|
الألياف منخفضة (نانومتر) |
± 100 |
|||||
|
زاوية الانحراف (°) |
0 |
8 ± 0.3 |
||||
|
انحراف زاوية الرابطة (°) |
0 |
± 0.5 |
||||
|
قطر الألياف (ميكرومتر) |
123-135 |
|||||
* خيارات لون الموصل
|
موصل SC |
||||
|
وضع فردي |
أزرق |
أخضر |
||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
|
|
|||
|
هيذر فيوليت |
- |
|||
|
|
- |
|||
* معلمات الكابلات الضوئية
|
غرض |
معامل |
|||
|
نوع الألياف |
اختياري G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
12 |
|||
|
عنصر التعزيز |
غزل الأراميد |
|||
|
مادة غمد الخارجي |
اختياري LSZH / PVC / TPU |
|||
|
قطر الغمد الخارجي |
6.8 ملم |
|||
|
لون الغلاف الخارجي |
أخضر / حسب الطلب |
|||
|
الأعلى.قوة الشد (المدى الطويل) |
300N |
|||
|
الأعلى.قوة الشد (المدى القصير) |
600N |
|||
|
الأعلى.مقاومة السحق (على المدى الطويل) |
200N / سم |
|||
|
الأعلى.مقاومة السحق (على المدى القصير) |
1000 نيوتن / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
مثبطات اللهب |
اختياري OFN / OFNR / OFNP |
|||
* خيارات الموصل
|
اختيار المنتج على الوجهين |
|||
|
قطر الكابل |
نوع الحذاء |
صورة |
الرسومات |
|
2.0 ملم |
معيار |
|
|
|
3.0 ملم |
معيار |
|
|
|
اختيار منتج واحد |
|||
|
قطر الكابل |
نوع الحذاء |
صورة |
الرسومات |
|
0.9 مم |
معيار |
|
|
|
2.0 ملم |
معيار |
|
|
|
3.0 ملم |
معيار |
|
|
* خيارات التفرع
|
|
|
|
هيكل الكابل الرئيسي |
|
|
|
|
|
Fanout بنفس الطول |
Fanout بطول غير متساوٍ |
|
|
|
|
متفرعة من وحدة فرعية مباشرة |
|
|
|
|
|
المتفرعة من fber مع 2.0 / 3.0mm أنبوب فضفاض |
|
|
|
|
|
متفرعة من الألياف مع أنبوب مدرع 3.0 مم |
|
|
|
|
|
متفرعة من الألياف مع أنبوب مدرع حلزوني 3.0 مم |
|
* تغليف المنتج
|
|
|
|
تغليف أكياس سميكة ذاتية الختم |
تغليف الكرتون السميك |
* قوة المصنع
|
تخصص: لقد اكتسبت JFOPT سنوات من الخبرة المتراكمة في إنتاج قافزات العد كبيرة الأساسية ، مما يضمن خسارة منخفضة للغاية وعمرًا طويلاً في البيئات المعقدة. |
|
||||
|
القدرة التصنيعية: مع 5 خطوط إنتاج ومعدات ، تم تجهيز JFOPT بآلات قطع الكابلات متعددة الأقطاب ذات القطر الكبير من أجل سرعة وكفاءة ودقة في تعبئة كابلات العد كبيرة النواة ، مما يضمن التسليم السريع. |
|
||||
|
رقابة جودة: تطبق JFOPT رقابة صارمة على الجودة.من شراء المواد الخام إلى جميع الروابط في عملية الإنتاج ، هناك عمليات فحص ومراقبة جودة احترافية ، واختبار فقدان الإدخال / فحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
معايير التخصيص: يمكن لـ JFOPT تخصيص لون الكابل ، القطر الخارجي ، نوع الألياف وكميتها ، وهيكل الغلاف وفقًا لمتطلبات العملاء.من خلال ختم العينات والرسومات الهندسية ، نضمن المعلمات الفنية للمنتج ونحافظ على الاتساق عبر أوامر الدُفعات المختلفة. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف يعمل باستمرار على تطوير وصلات ألياف بصرية أكثر تقدمًا وأداءً أعلى. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات العبور القياسية من الألياف البصرية؟
تتضمن متطلبات التخصيص لقافزات الألياف الضوئية الطول الإجمالي للقافز ، وطول الفروع ، وقطر الكابلات الفرعية ، ومواد الكابلات ، ونوع الألياف وعدد النواة ، واللون ، ووضع العلامات.
2. كيف نضمن استقرار وصلات العبور من الألياف البصرية القياسية لدينا؟
تضمن JFOPT استقرار وصلات الألياف الضوئية من خلال تصميم دقيق للعملية.تخضع جميع الموصلات لاختبار فقدان الإدخال بنسبة 100٪ والفحص النهائي للوجه ، مما يضمن أداءً مستقرًا وموثوقًا.
3. ما هو لدينا مهلة التسليم؟
بالنسبة للمنتجات القياسية ، يتم التحكم في مهلة التسليم لدينا في غضون 5 أيام عمل ، مما يضمن الشحن الفوري وتلبية احتياجاتك العاجلة.
