مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO-LC 3.0-2.0 مم
اتصل بنا

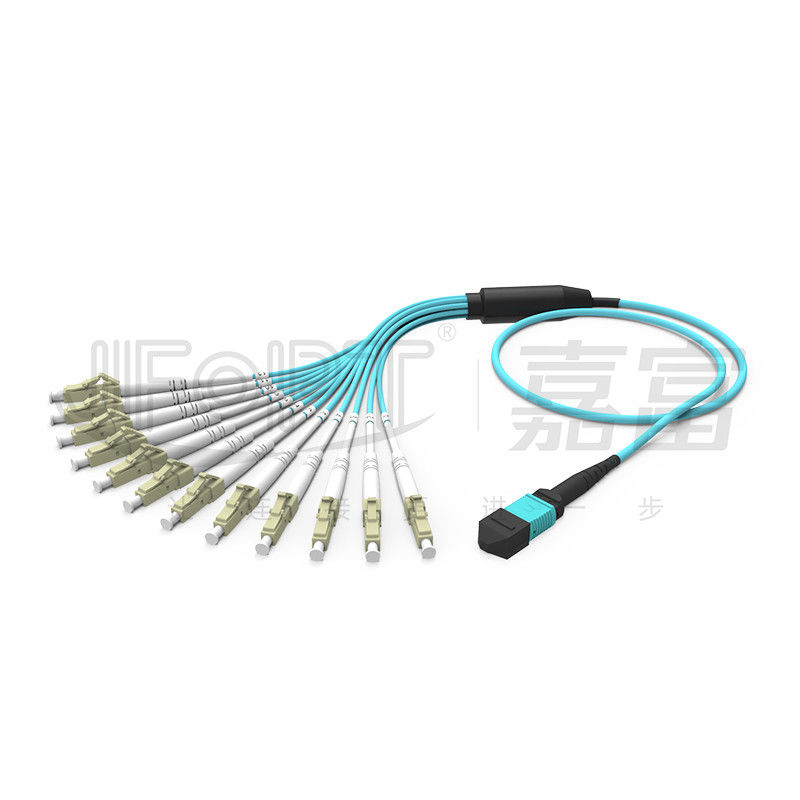

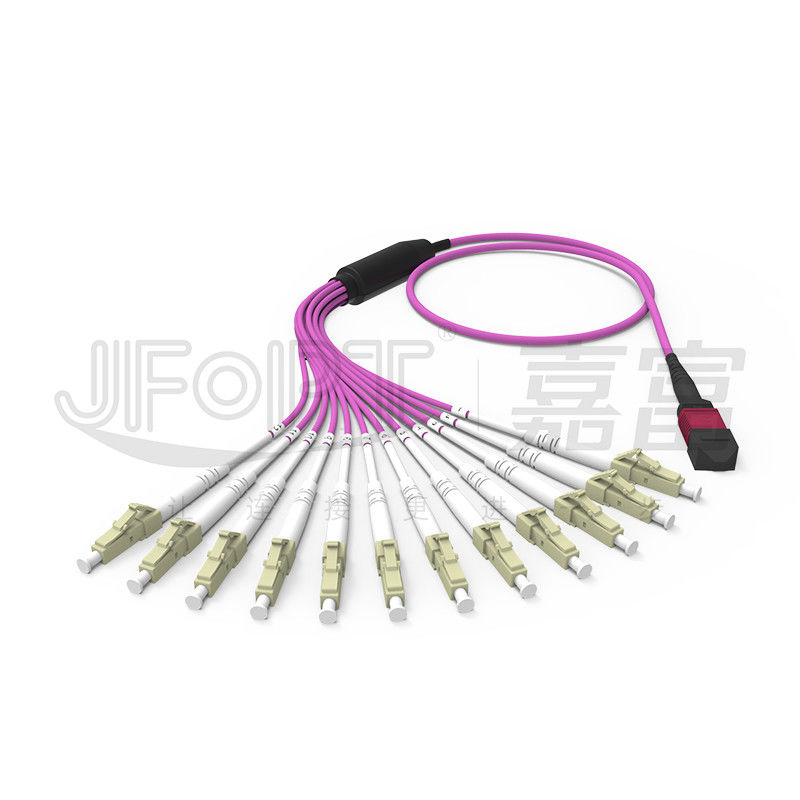

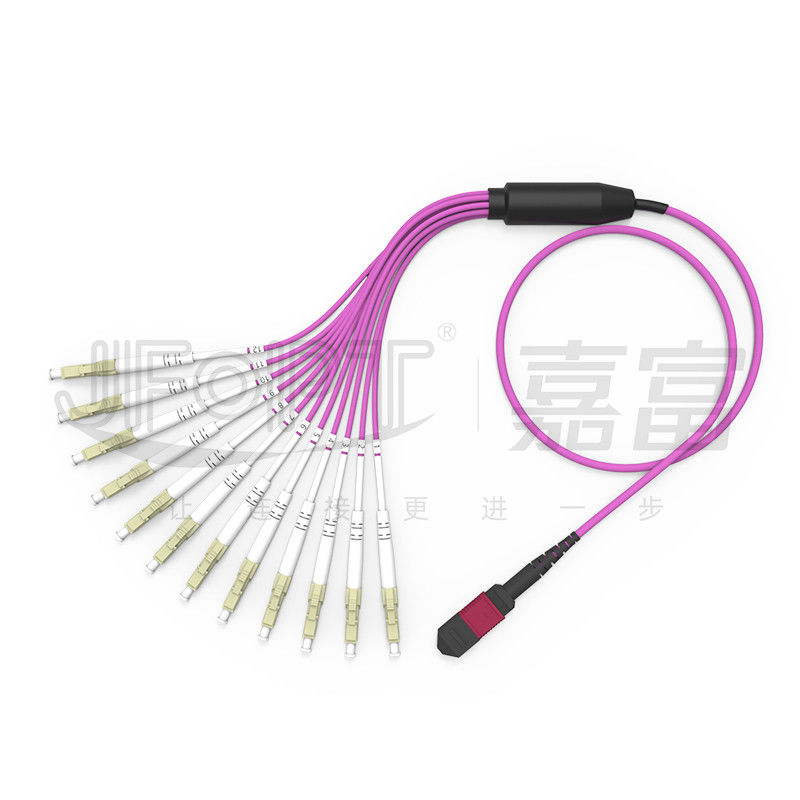

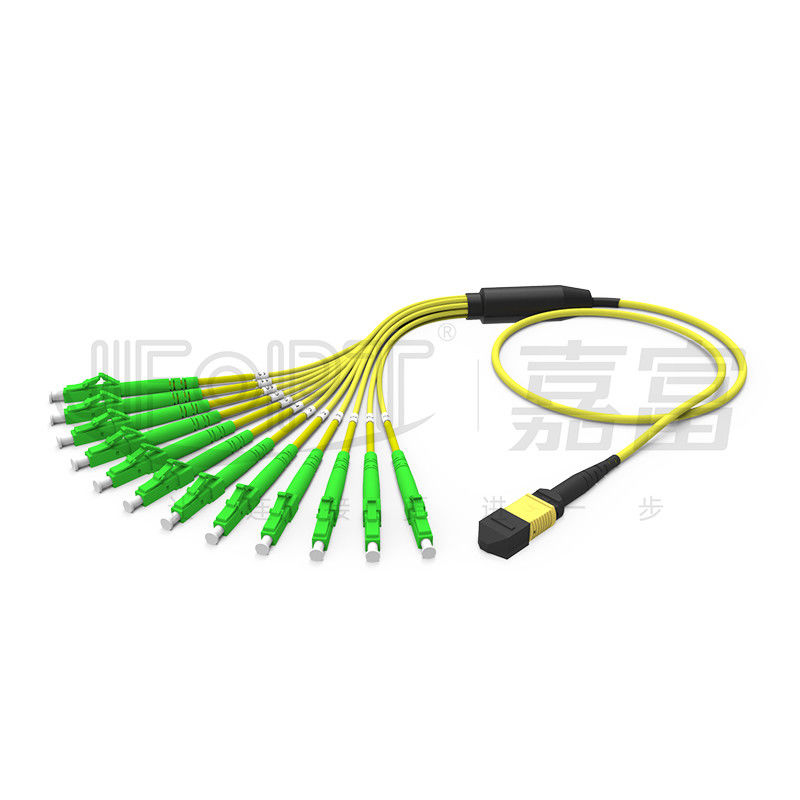

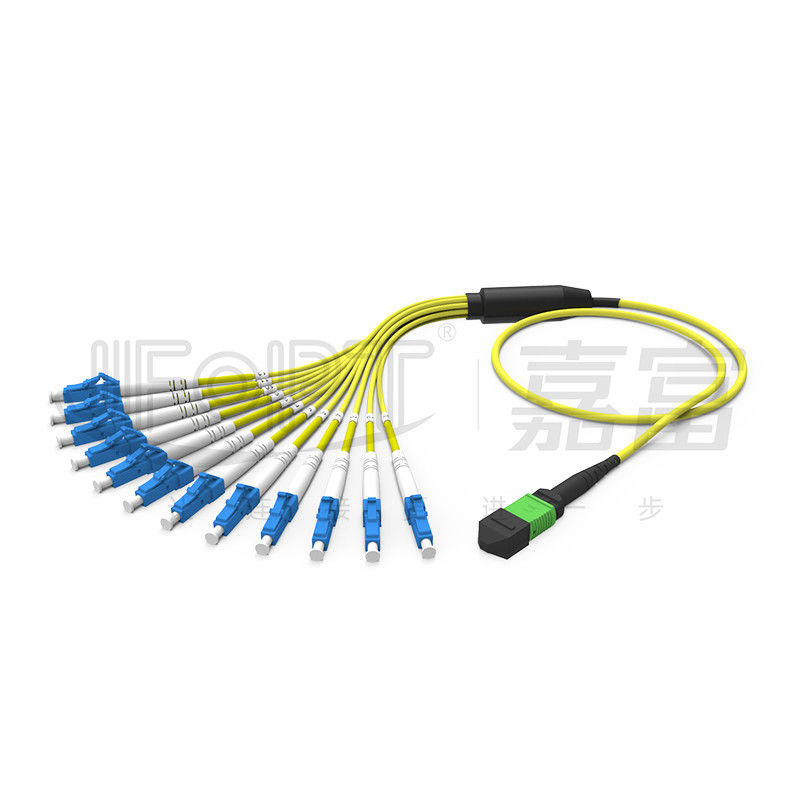

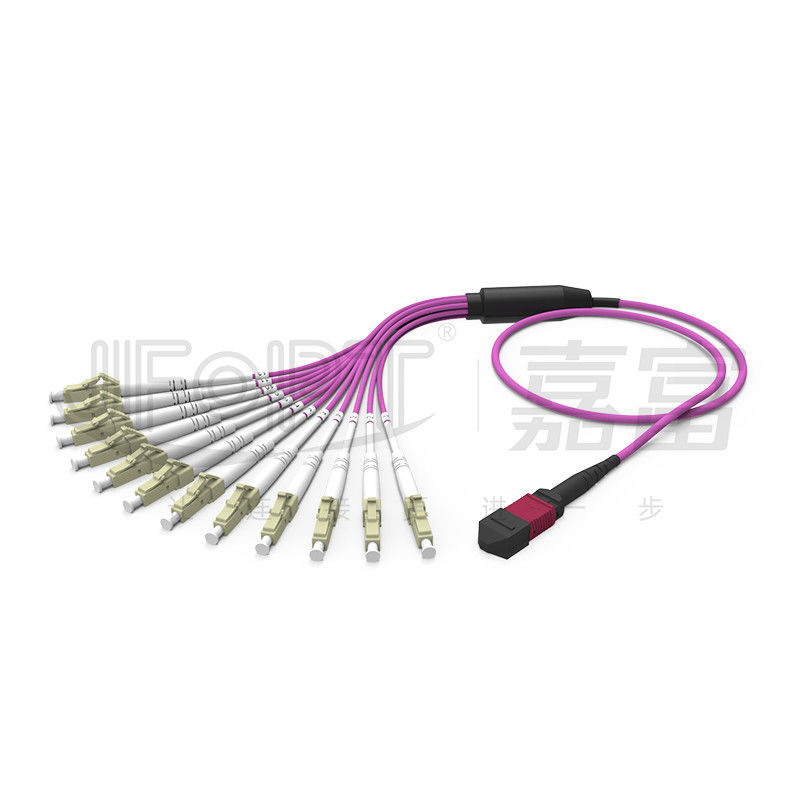

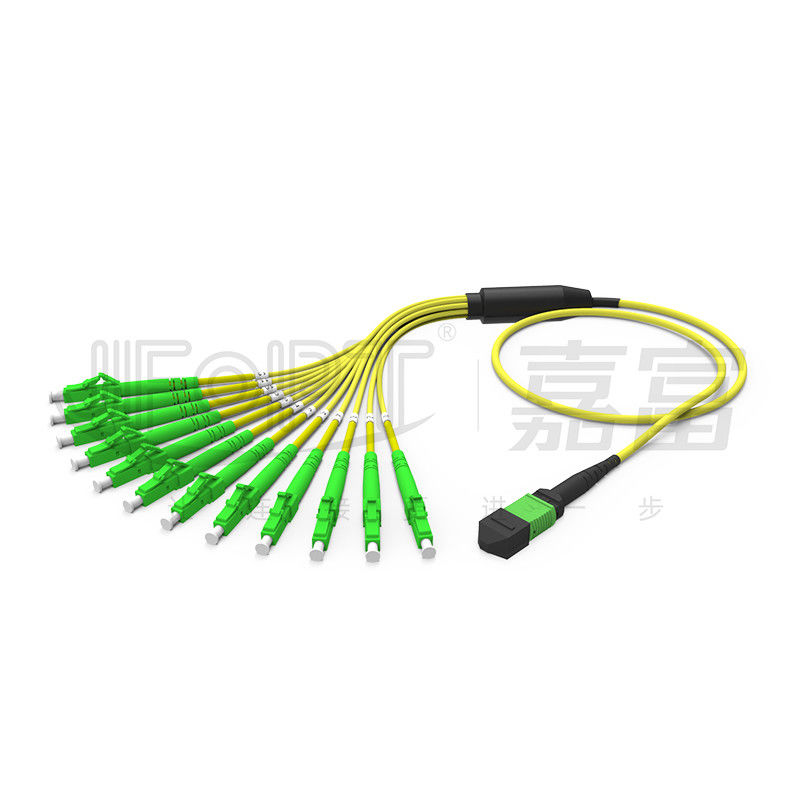

MPO-LC 3.0 كبل صغير 2.0 مم سلك تصحيح فرعي
تم تصميم كبل التصحيح الفرعي MPO-LC لتقارب الإشارات الضوئية في إطارات التوزيع أو تقسيم الإشارة في الوحدات البصرية ، والتي تُستخدم عادةً في ترقية شبكات 40G / 100G.يتوفر سلك التصحيح الفرعي MPO إلى 2.0 مم LC في تكوينات من الألياف 8/12/16/24.يمكن تخصيص موصل MPO بموصلات ذكر أو أنثى ، بينما يمكن تحديد موصل LC على أنه مزدوج أو مزدوج (تخصيص قناة TX / RX).يمكن تخصيص طول الفرع للطول المتساوي ، أو المروحة ، أو أطوال التدرج ، من بين خيارات أخرى.
* سمات
|
① فرع مع غمد 2.0 مم لسهولة التركيب والحماية
|
② مجموعة مراوح قابلة للتخصيص لتتناسب مع الكابلات الصغيرة ذات القطر الخارجي المفردة / المزدوجة
|
|
|
|
يمكن تحديد فرع ③LC بطول متساوٍ أو طول غير متساوٍ لنشر مرن
|
④ 100٪ إنهاء المصنع والاختبار لضمان أداء نقل موثوق
|
|
|
* التطبيقات
1- كابلات شبكة مركز البيانات.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
*معلمات موصل LC
|
خصائص الموصل |
نوع الموصل |
LC |
|||
|
نوع الوجه النهائي |
وضع واحد: UPC / APC ؛المتعدد: UPC |
||||
|
نوع الطويق |
الصف A الطويق السيراميك زركونيا |
||||
|
لون السكن الموصل |
أزرق / أخضر / بيج / أكوا / بنفسجي / ليموني |
||||
|
فقدان الإدراج |
≤0.3 ديسيبل / ≤0.2 ديسيبل / ≤0.15 ديسيبل |
||||
|
تعويض الخساره |
وضع واحد: UPC≥50dB ؛APC≥60dB ؛المتعدد: ≥25dB |
||||
|
التكرار |
≤0.2 ديسيبل |
||||
|
التبادل |
≤0.2 ديسيبل |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابل
|
مشروع |
حدود |
|||
|
نوع الألياف |
اختياري: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
اختياري: 8/12/16/24 |
|||
|
عضو قوة |
غزل الأراميد |
|||
|
مادة الغلاف الخارجي |
اختياري: LSZH / PVC / TPU |
|||
|
قطر الغلاف الخارجي |
3.0 ملم |
|||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أكوا / أرجواني / مخصص |
|||
|
قوة الشد (طويل المدى) |
80N |
|||
|
قوة الشد (قصير المدى) |
150N |
|||
|
مقاومة السحق (طويل المدى) |
100N / سم |
|||
|
مقاومة الانهيار (قصير المدى) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
تصنيف الحرائق |
اختياري: OFN / OFNR / OFNP |
|||
* خيارات لون الموصل
|
موصل MPO |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
*خيارات التفرع
|
|
|
|
هيكل الكابل الرئيسي |
|
|
|
|
|
Fanout بأطوال متساوية |
Fanout مع أطوال غير متساوية |
|
|
|
|
فرع فانوت 0.9 مم |
|
|
|
|
|
فرع Fanout 2.0 / 3.0mm |
|
* اختيار القطبية
|
MPO |
||||
|
|
|
LC |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
احترافية: تركز JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من المعدات من الدرجة الأولى (SUMIX / JRG / OPTOTEST) ، يمكن أن تنتج وصلات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة على التصنيع: تمتلك JFOPT 5 خطوط إنتاج ومعدات MPO ، مما يسمح بإنتاج سريع وفعال لعدد كبير من وصلات العبور MPO لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة ، بما في ذلك اختبار الجودة المهنية والمراقبة في كل مرحلة من شراء المواد الخام إلى عمليات الإنتاج.نجري اختبار التداخل ثلاثي الأبعاد بنسبة 100٪ ، واختبار فقدان الإدخال ، وفحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
التطوير القياسي: يمكن لـ JFOPT تطوير معايير إنتاج وصلة المرور MPO والالتزام بها بشكل صارم وفقًا لمتطلبات العملاء ، مما يضمن تناسق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف يعمل باستمرار على تطوير لاعبي MPO الأكثر تقدمًا والأداء العالي. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وإصلاحات ما بعد البيع ، لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات عبور MPO؟
طول العبور / مادة الكابل / نوع الألياف وعدد الألياف / MPO ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2. كيف نضمن المعلمات المستقرة لقافزات MPO الخاصة بنا؟
تخضع وصلات عبور MPO من JFOPT لاختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ ، مما يضمن ثبات المعلمات.
3. ما هو لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تصل إلى 30000+ موصل MPO ، مما يضمن التسليم الفوري.
4- ما هي المنتجات الأخرى المرتبطة بـ MPO التي نقدمها؟
بالإضافة إلى وصلات العبور MPO ، فإننا ننتج أيضًا استرجاع MPO ، ومخففات MPO ، ومهايئات MPO من الذكور إلى الإناث ، ووصلات التوصيل MT ، وغيرها من المنتجات ذات الصلة بـ MPO.
