مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO 96C OM5 50/125 LL
اتصل بنا

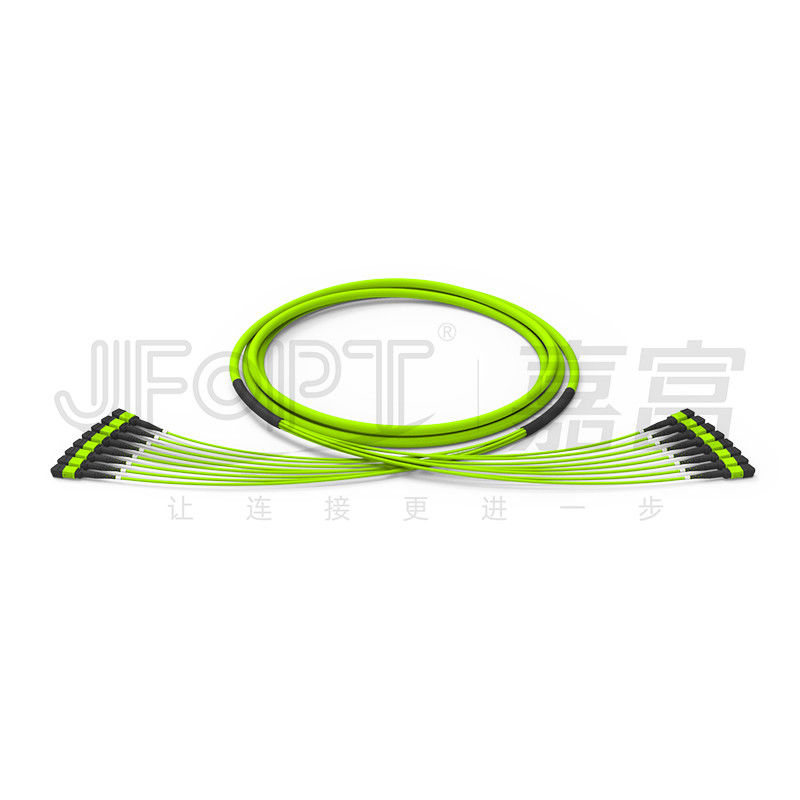

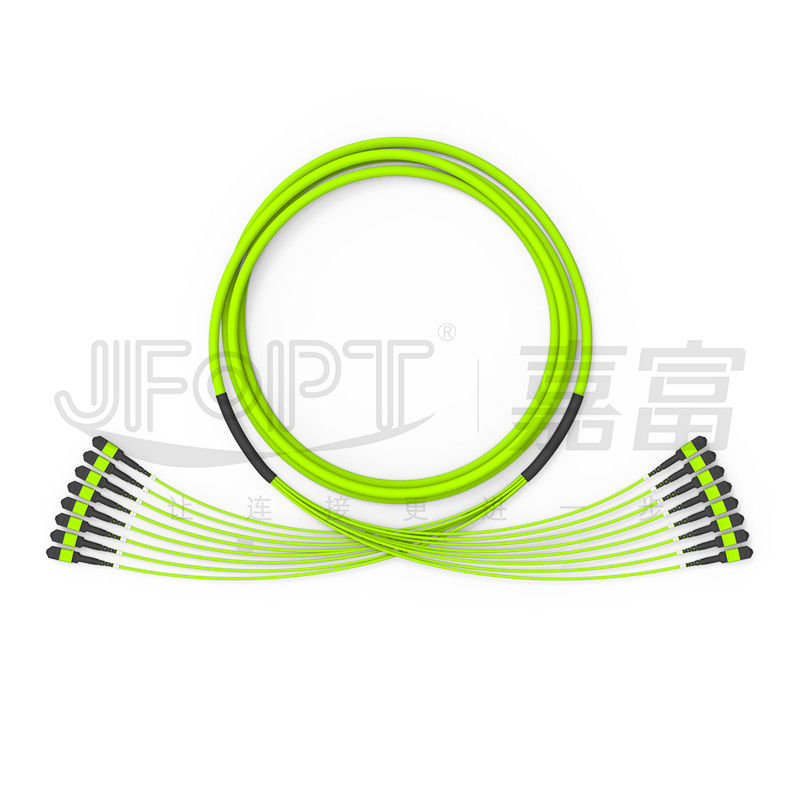

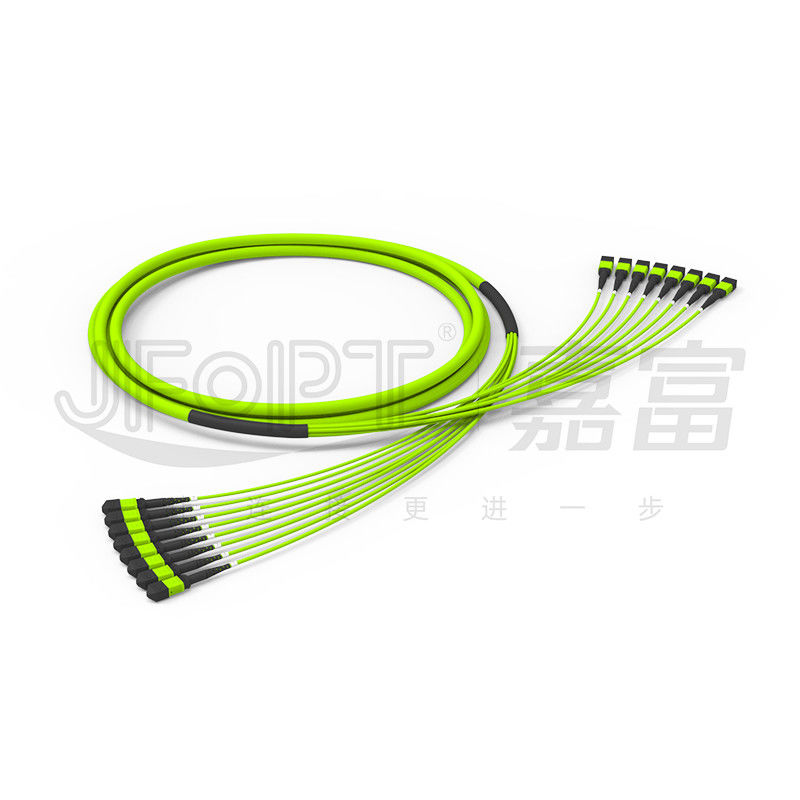

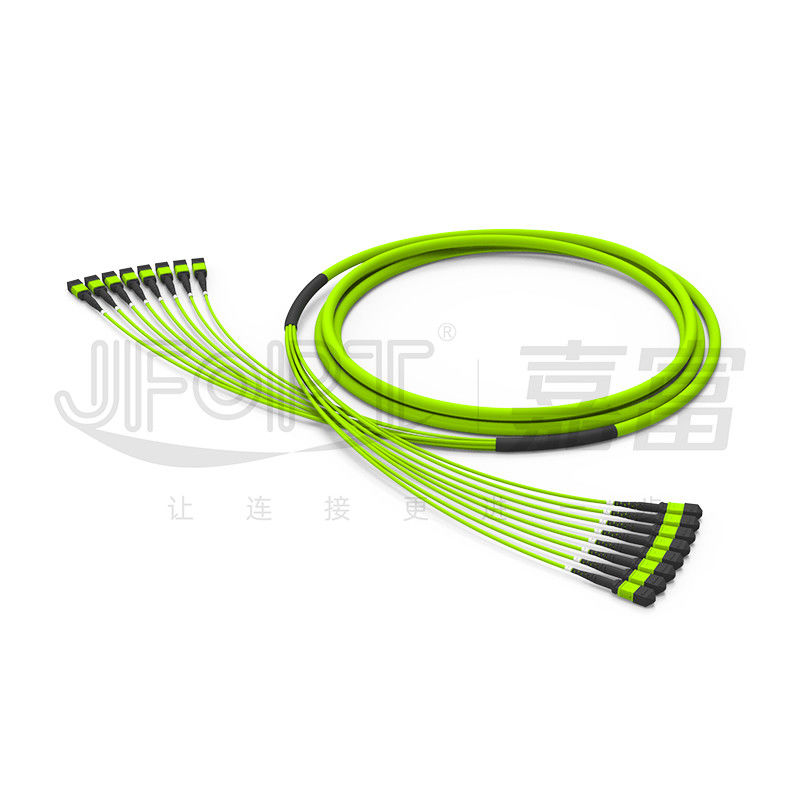

96 نواة 12 ألياف * 8 وحدات OM5 50/125 Multimode High-Bandwidth Mini Round Cable Trunk Cable
يستخدم كابل جذع MPO ذو 96 نواة كبلًا صغيرًا يحتوي على 96 نواة مع 12 أليافًا لكل وحدة (قابلة للتخصيص وفقًا للمتطلبات) ، مما يوفر تكاملاً أعلى ويوفر مساحة كبيرة في إدارة الكابلات.الكبل مصنوع من ألياف OM5 متعددة الأوضاع غير حساسة للانحناء ، مما يوفر نطاقًا تردديًا أكبر ومسافات نقل أطول.تتميز بخيوط الأراميد كعنصر تقوية لتعزيز قوة الشد.يمكن تصنيع الكابل بتصنيف OFNP لمقاومة اللهب ، مما يضمن مقاومة الحريق.يتم تعبئتها في كيس مضاد للكهرباء الساكنة لمنع الغبار والرطوبة والحماية من التلف الكهروستاتيكي.
* سمات
|
① توفر ألياف OM5 نطاقًا تردديًا أعلى |
يسهل إدارة وتنظيم كابل الجذع ذو 96 نواة |
||||
|
|
|
||||
|
③ مسافة نقل طويلة تصل إلى 150 مترًا مقابل 400 جرام |
④ متانة MPO تصل إلى 500 مرة |
||||
|
|
|
||||
|
⑤ متوافق مع معايير IEC-61754-7 و TIA-604-5 (FOCIS-5) |
- |
||||
|
|
- |
||||
* التطبيقات
1- كابلات شبكة مركز البيانات.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس أنثى: بدون دبوس |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابل
|
غرض |
معامل |
||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
||||||
|
عدد الألياف |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
عدد حدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
24 نواة / وحدة |
|
عضو القوة المركزية |
/ |
/ |
FRP |
||||
|
القطر الخارجي لوحدة الكابلات الفرعية |
3.0 ملم |
||||||
|
مادة سترة وحدة الكابلات الفرعية |
PVC / LSZH |
||||||
|
لون سترة وحدة الكابلات الفرعية |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
عضو قوة وحدة الكابلات الفرعية |
غزل الأراميد |
||||||
|
قطر الغلاف الخارجي |
9.5 ملم |
9.5 ملم |
11.5 ملم |
13.5 ملم |
17.0 ملم |
||
|
مادة الغلاف الخارجي |
PVC / LSZH |
||||||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
قوة الشد (طويل المدى) |
300N |
200N |
400N |
800N |
1600 شمال |
||
|
قوة الشد (قصير المدى) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
مقاومة السحق (طويل المدى) |
300 نيوتن / 10 سم |
||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
||||||
|
تصنيف الحرائق |
OFN / OFNR / OFNP |
||||||
* اختيار التمهيد الموصل
|
نوع التمهيد MPO |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق OD |
صورة |
الرسومات |
|
التمهيد المستدير |
3.0 التمهيد L = 33 مم |
3.0 / 3.2 |
|
|
|
3.0 التمهيد L = 17 ملم |
3.0 / 3.2 |
|
|
|
|
التمهيد المسطح |
3.0 التمهيد L = 25 مم |
3.0 / 3.2 |
|
|
|
علامة تبويب دفع وسحب |
عالمي لجميع الأحذية |
عالمي |
|
|
*خيارات لون الموصل
|
موصل MPO |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
ليمون اخضر |
|||
|
رقم اللون المرجعي PANTONE 7641C |
رقم اللون المرجعي PANTONE 375C |
|||
|
|
|
|||
* اختيار القطبية
|
12F التصحيح الحبل |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
تخصص: تركز JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من المعدات ذات العلامات التجارية الأعلى (SUMIX / JRG / OPTOTEST) ، مما يتيح إنتاج وصلات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج ومعدات MPO لإنتاج كمية كبيرة من وصلات العبور MPO بسرعة وكفاءة لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تطبق JFOPT رقابة صارمة على الجودة في جميع أنحاء المواد الخام وعملية الإنتاج ، مع فحص ومراقبة الجودة المهنية في كل مرحلة ، بما في ذلك اختبار التداخل ثلاثي الأبعاد بنسبة 100٪ ، واختبار فقدان الإدخال ، والفحص النهائي لضمان جودة المنتج. |
|
||||
|
الخدمة والدعم الفني: يمكن لـ JFOPT تطوير معايير إنتاج وصلة المرور MPO والالتزام بها بشكل صارم بناءً على متطلبات العملاء لضمان تناسق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير لاعبي MPO الأكثر تقدمًا والأداء العالي. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات عبور MPO؟
طول العبور / مادة الكبل / نوع الألياف وعدد النواة / موصلات ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2. كيف نضمن المعلمات المستقرة لقافزات MPO الخاصة بنا؟
تخضع وصلات العبور MPO من JFOPT لاختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدخال بنسبة 100٪ ، مما يضمن ثبات المعلمات.
3. ما هو لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تصل إلى 30000+ موصل MPO ، مما يضمن التسليم الفوري.
4- ما هي المنتجات الأخرى المرتبطة بـ MPO التي نقدمها؟
بالإضافة إلى وصلات العبور MPO ، فإننا ننتج أيضًا استرجاع MPO ، ومخففات MPO ، ومهايئات MPO من ذكر إلى أنثى ، ووصلات توصيل MT ، وغيرها من المنتجات ذات الصلة بـ MPO.
