مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO Trunk Cable 144C 12 * 12 Patch Cord
اتصل بنا

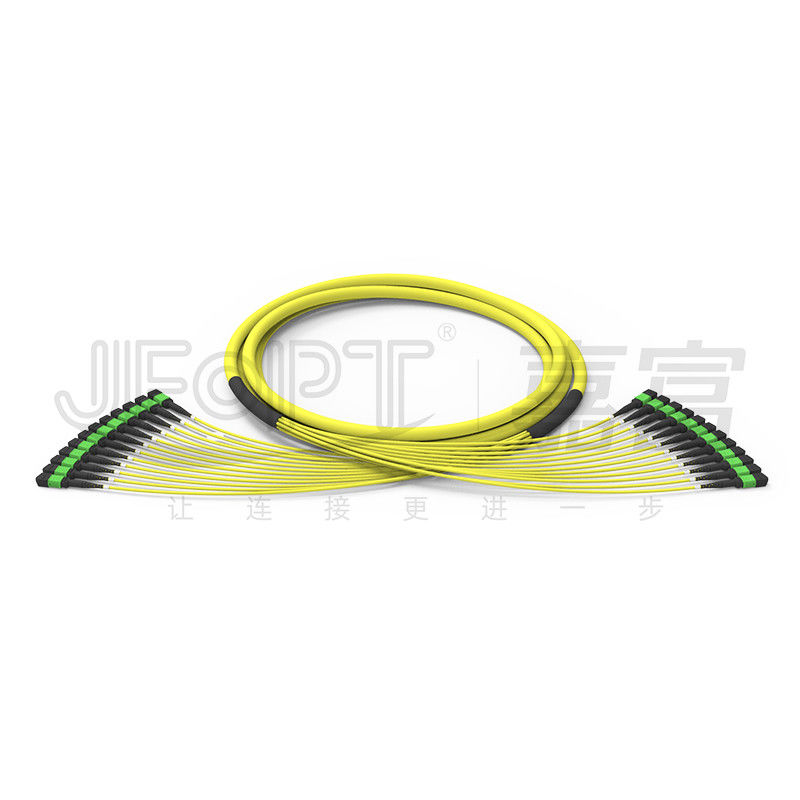

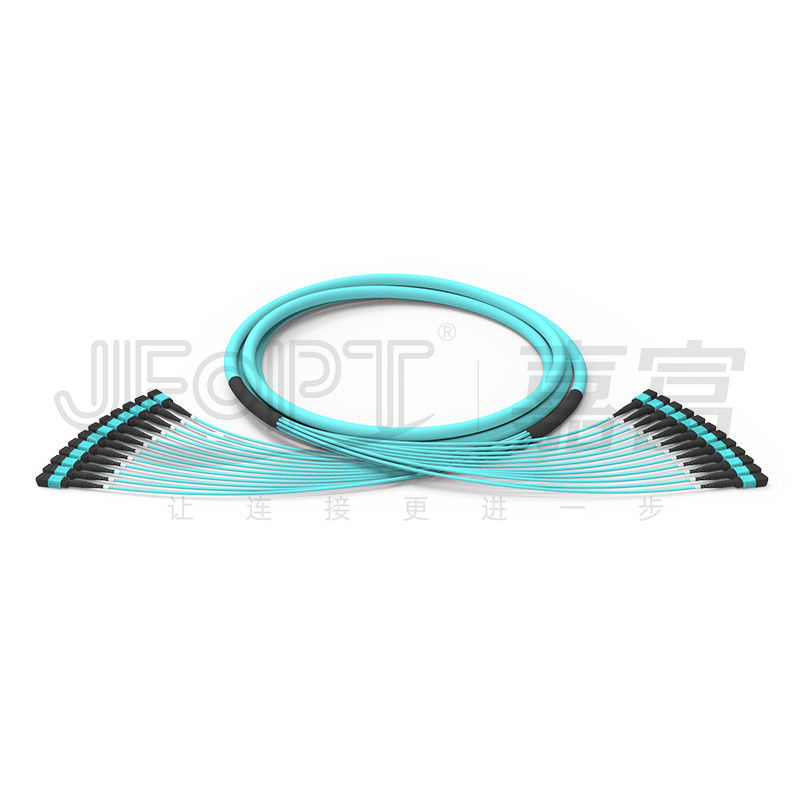

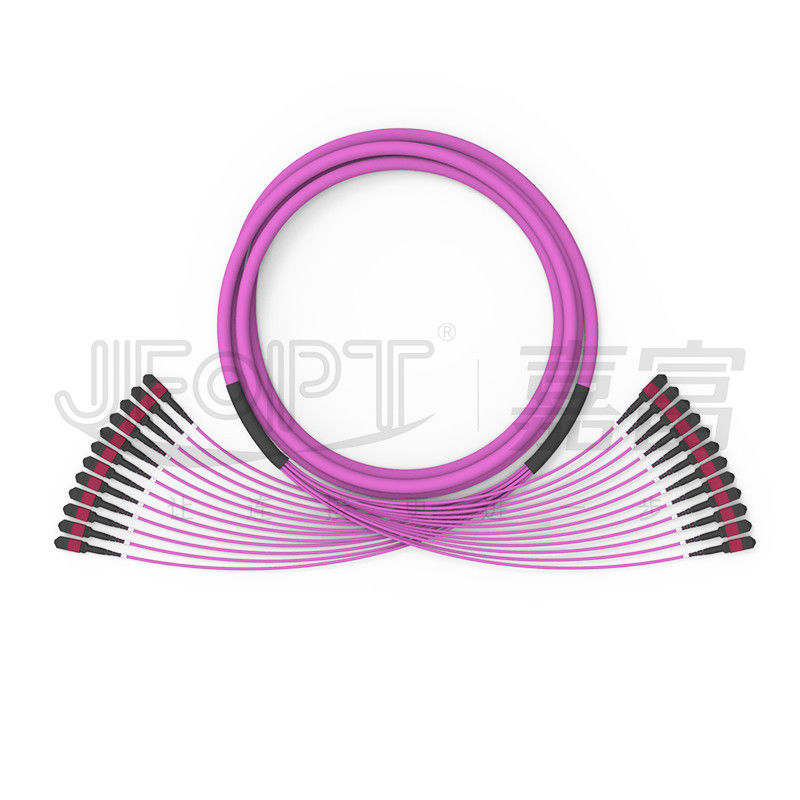

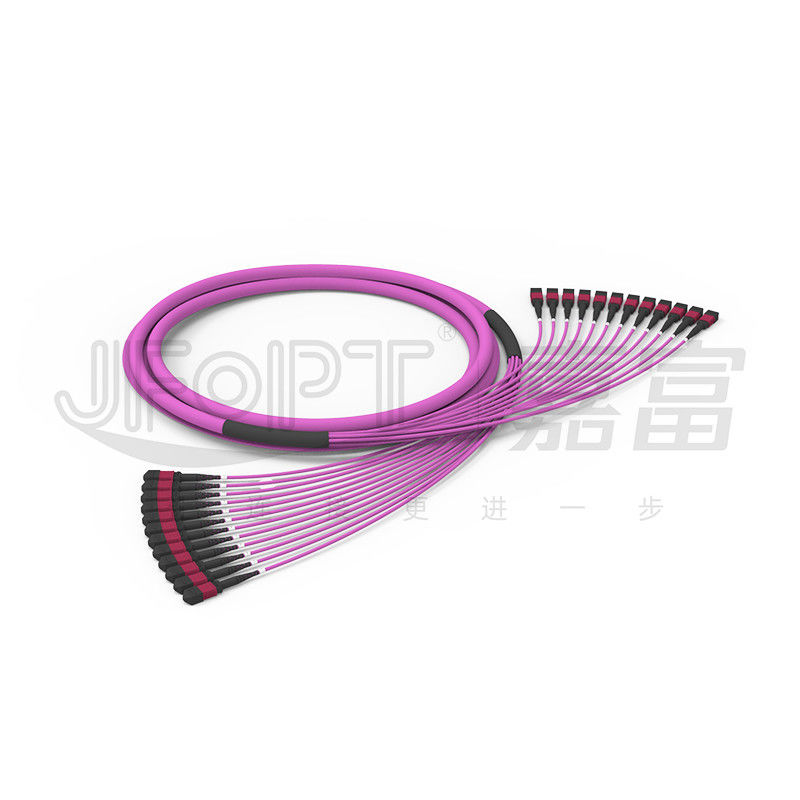

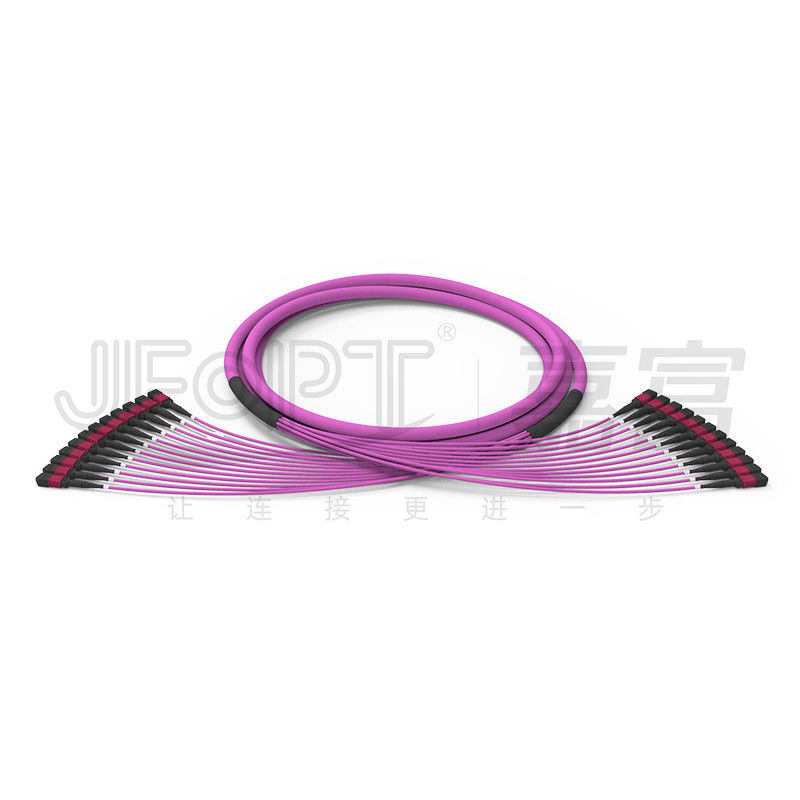

جذع MPO Jumper 144 النوى 12 وحدة موصلات MPO * 24 كابل جذع فرع غير مستوي MPO
تُستخدم وصلات العبور MPO الجذعية المكونة من 144 نواة من JFOPT على نطاق واسع للتوصيلات البينية بين غرف خادم مركز البيانات والمباني.تستخدم وصلات العبور هذه عادةً كبلًا صغيرًا به 12 وحدة فرعية (12 أليافًا لكل وحدة فرعية).لا تحتوي وصلة الجذع على أي فروع ، مما يجعلها أكثر ثباتًا في الهيكل.تم تجهيز كل وحدة فرعية من الكبل الصغير بموصل MPO ، والذي يتميز بالدقة العالية والحلقات MT منخفضة الفقد لضمان أداء ممتاز لفقدان الإرجاع وفقدان الإدخال.يتم تصنيع وصلات العبور MPO من JFOPT بواسطة معدات عالية الدقة وتخضع لاختبار 100٪ في بيئة غرفة نظيفة.يمكن لفريقنا الفني الداخلي تقديم حلول مخصصة لتلبية متطلبات العملاء المحددة.
* سمات
|
① يسمح استخدام كابل صغير بهيكل متعدد الوحدات يضم 144 نواة بتوصيل الأسلاك بكثافة عالية مع تقليل التكاليف |
② تتيح حلقات التعريف القابلة للتخصيص التعرف السريع على الفقد والقطبية |
||||
|
|
|
||||
|
تتوفر خيارات لتصنيفات مثبطات اللهب مثل OFN / OFNP / OFNR لتلبية متطلبات الميزانية المختلفة |
يمكن تخصيص أطوال الفروع وفقًا للاحتياجات المحددة |
||||
|
|
|
||||
|
⑤ استقرار وتكرار ممتاز |
- |
||||
|
|
- |
||||
* التطبيقات
1- شبكات الوصول إلى الألياف
2. الألياف نقل البيانات
3. أنظمة الاتصالات الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس أنثى: بدون دبوس |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابل
|
غرض |
معامل |
||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
||||||
|
عدد الألياف |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
عدد حدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
24 نواة / وحدة |
|
عضو القوة المركزية |
/ |
/ |
FRP |
||||
|
القطر الخارجي لوحدة الكابلات الفرعية |
3.0 ملم |
||||||
|
مادة سترة وحدة الكابلات الفرعية |
PVC / LSZH |
||||||
|
لون سترة وحدة الكابلات الفرعية |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
عضو قوة وحدة الكابلات الفرعية |
غزل الأراميد |
||||||
|
قطر الغلاف الخارجي |
9.5 ملم |
9.5 ملم |
11.5 ملم |
13.5 ملم |
17.0 ملم |
||
|
مادة الغلاف الخارجي |
PVC / LSZH |
||||||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
قوة الشد (طويل المدى) |
300N |
200N |
400N |
800N |
1600 شمال |
||
|
قوة الشد (قصير المدى) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
مقاومة السحق (طويل المدى) |
300 نيوتن / 10 سم |
||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
||||||
|
تصنيف الحرائق |
OFN / OFNR / OFNP |
||||||
* اختيار التمهيد الموصل
|
نوع التمهيد MPO |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق OD |
صورة |
الرسومات |
|
التمهيد المستدير |
3.0 التمهيد L = 33 مم |
3.0 / 3.2 |
|
|
|
3.0 التمهيد L = 17 ملم |
3.0 / 3.2 |
|
|
|
|
التمهيد المربع |
3.0 التمهيد L = 25 مم |
3.0 / 3.2 |
|
|
|
علامة تبويب دفع وسحب |
عالمي لجميع الأحذية |
عالمي |
|
|
*خيارات لون السكن الموصل
|
موصل MPO |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* اختيار القطبية
|
12F التصحيح الحبل |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
تخصص: تركز JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من المعدات ذات العلامات التجارية الأعلى (SUMIX / JRG / OPTOTEST) ، مما يتيح إنتاج وصلات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج ومعدات MPO لإنتاج كمية كبيرة من وصلات العبور MPO بسرعة وكفاءة لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة ، بما في ذلك اختبار الجودة المهنية والمراقبة في كل مرحلة من شراء المواد الخام إلى عمليات الإنتاج.نجري اختبار التداخل ثلاثي الأبعاد بنسبة 100٪ ، واختبار IL&RL ، وفحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
التطوير القياسي: يمكن لـ JFOPT تطوير معايير إنتاج وصلة المرور MPO والالتزام بها بشكل صارم بناءً على متطلبات العملاء لضمان تناسق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير لاعبي MPO الأكثر تقدمًا والأداء العالي. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات عبور MPO؟
طول العبور / مادة الكبل / نوع الألياف وعدد النواة / موصلات ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2. كيف نضمن المعلمات المستقرة لقافزات MPO الخاصة بنا؟
تخضع وصلات العبور MPO من JFOPT لاختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدخال بنسبة 100٪ ، مما يضمن ثبات المعلمات.
3. ما هو لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تصل إلى 30000+ موصل MPO ، مما يضمن التسليم الفوري.
4- ما هي المنتجات الأخرى المرتبطة بـ MPO التي نقدمها؟
بالإضافة إلى وصلات العبور MPO ، فإننا ننتج أيضًا استرجاع MPO ، ومخففات MPO ، ومهايئات MPO من ذكر إلى أنثى ، ووصلات توصيل MT ، وغيرها من المنتجات ذات الصلة بـ MPO.
