مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
رقم الموديل:
JFOC-GYFJKU
اتصل بنا
كابل تكتيكي واحد للمجال المدرع قطر صغير سهل الكابلات مقاوم للضغط / دائم / ناقل حركة مستقر

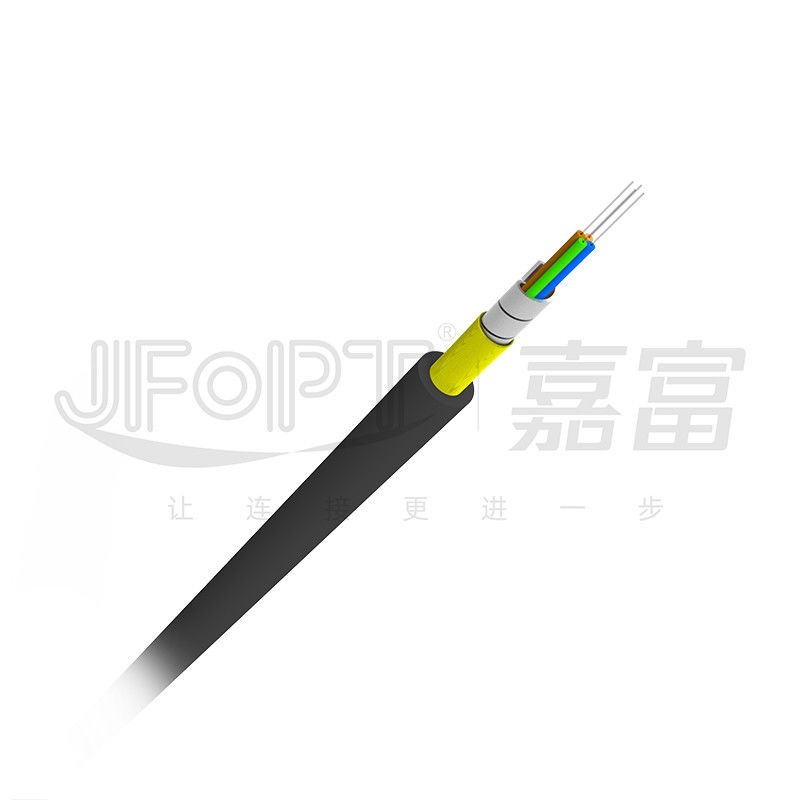

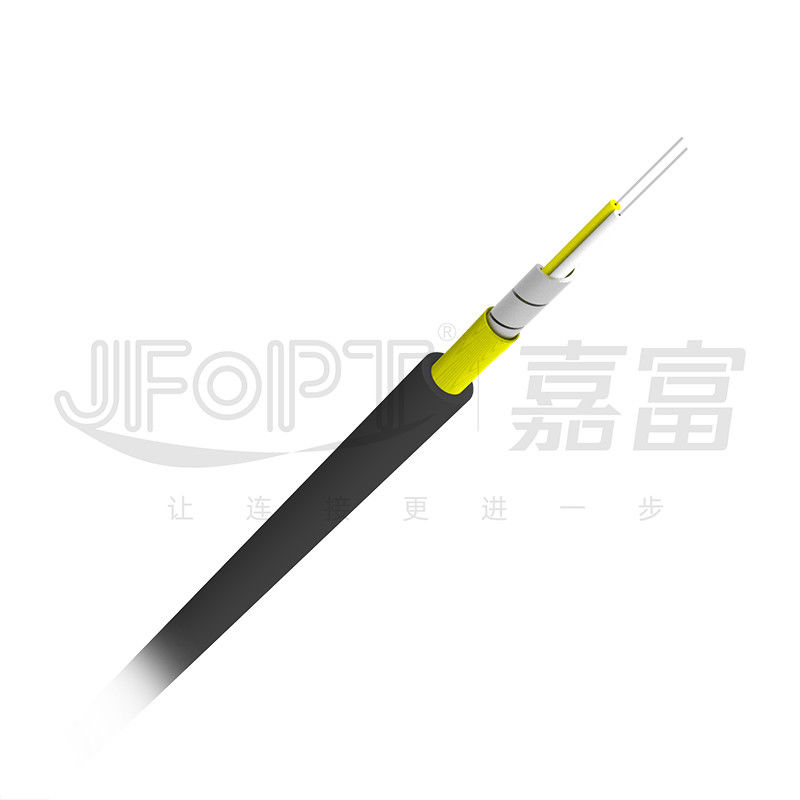

يتكون الكابل التكتيكي الميداني ذو الطبقة الواحدة من كابل بصري مغلف 0.9 مم أو 0.6 مم ، وهو ملفوف بطبقة من الأنبوب الفولاذي المقاوم للصدأ.يتم تغطية الأنبوب المدرع أيضًا بطبقة من خيوط الأراميد ، وأخيراً ، يتم بثق الكابل بطبقة خارجية من مادة TPU لتشكيل مجموعة الكابل النهائية.
* مواصفات المنتج
|
① اختياري لسحب الكابلات ، مما يسهل مد الكابلات ويوفر الوقت أثناء تثبيت الكابل |
② يمكن للكابل الذي يبلغ قطره الخارجي 5.0 مم أن يستوعب أليافًا متعددة ، مما يجعله أصغر حجمًا مقارنةً بكابلات المحطة الأساسية |
|
|
|
|
توفر سترة ③TPU المرونة وتسمح بانحناء نصف قطر صغير |
- |
|
|
- |
* التطبيقات
1- أنظمة اتصالات المحطات القاعدية
2- أنظمة المراقبة بالفيديو
*عرض الهيكل
* معلمات الكابل
|
أغراض |
تحديد |
||||||
|
عدد الألياف |
2 |
4 |
|||||
|
ألياف عازلة ضيقة |
القطر الخارجي |
0.6 ± 0.1 مم |
0.9 ± 0.1 مم |
0.6 ± 0.1 مم |
|||
|
مادة |
PVC |
||||||
|
الفولاذ المقاوم للصدأ الأنبوب |
مادة |
SUS204 |
|||||
|
قطر داخلي |
1.25 ± 0.1 مم |
2.2 ± 0.1 مم |
2.1 ± 0.1 مم |
||||
|
القطر الخارجي |
1.8 ± 0.1 مم |
2.8 ± 0.1 مم |
2.4 ± 0.1 مم |
||||
|
الغلاف الخارجي |
مادة |
TPU |
|||||
|
لون |
أسود / محدد من قبل العميل |
||||||
|
سماكة |
0.6 ± 0.1 مم |
1.0 ± 0.1 مم |
0.9 ± 0.1 مم |
1.1 ± 0.1 مم |
|||
|
القطر الخارجي |
3.3 ± 0.2 مم |
4.0 ± 0.2 مم |
5.0 ± 0.2 مم |
4.5 ± 0.2 مم |
5.0 ± 0.2 مم |
||
* الأداء الميكانيكي
|
أغراض |
تحديد |
||||||
|
عدد الألياف |
2 |
4 |
|||||
|
أبعاد الغلاف الخارجي / مم |
3.3 ± 0.2 مم |
4.0 ± 0.2 مم |
5.0 ± 0.2 مم |
4.5 ± 0.2 مم |
5.0 ± 0.2 مم |
||
|
التوتر (طويل الأجل) / ن |
300 |
600 |
400 |
600 |
|||
|
التوتر (قصير الأجل) / ن |
600 |
1000 |
800 |
1000 |
|||
|
سحق / N / 10 سم |
300 |
||||||
|
دقيقة.بيند الشعاع / مم |
30 د |
||||||
|
درجة حرارة التشغيل / ℃ |
-40 + 85 |
||||||
|
درجة حرارة التخزين / |
-40 + 85 |
||||||
* معلمات الألياف
|
وضع فردي |
|||||||
|
أغراض |
وحدة |
G.652D |
G.657A1 |
G.657A2 |
|||
|
وضع قطر المجال |
1310 نانومتر |
ميكرومتر |
9.1 ± 0.4 |
8.8 ± 0.4 |
8.8 ± 0.4 |
||
|
1550 نانومتر |
ميكرومتر |
10.4 ± 0.5 |
9.8 ± 0.5 |
9.8 ± 0.5 |
|||
|
قطر الكسوة |
ميكرومتر |
125 ± 1 |
125 ± 0.7 |
125 ± 0.7 |
|||
|
تكسية غير دائرية |
٪ |
≤1 |
≤0.7 |
≤0.7 |
|||
|
خطأ تركيز الكسوة الأساسية |
ميكرومتر |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
قطر الطلاء |
ميكرومتر |
245 ± 7 |
245 ± 5 |
245 ± 5 |
|||
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
خطأ تركيز طلاء الكسوة |
ميكرومتر |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
الطول الموجي لقطع الكابل |
نانومتر |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
توهين |
1310 نانومتر |
ديسيبل / كم |
≤0.34 |
≤0.35 |
≤0.35 |
||
|
1550 نانومتر |
ديسيبل / كم |
≤0.2 |
≤0.21 |
≤0.21 |
|||
|
وضع متعدد |
|||||||
|
أغراض |
وحدة |
62.5 / 125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
قطر النواة |
ميكرومتر |
62.5 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
|
|
قطر الكسوة |
ميكرومتر |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
|
|
الأساسية غير دائرية |
٪ |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
تكسية غير دائرية |
٪ |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
خطأ تركيز الكسوة الأساسية |
ميكرومتر |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
قطر الطلاء |
ميكرومتر |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
|
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
خطأ تركيز طلاء الكسوة |
ميكرومتر |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
عرض النطاق الترددي OFL |
850 نانومتر |
ميغا هرتز · كم |
≥160 |
500 |
≥700 |
≥1500 |
≥ 3500 |
|
1300 نانومتر |
ميغا هرتز · كم |
500 |
500 |
500 |
500 |
500 |
|
|
معامل التوهين |
850 نانومتر |
ديسيبل / كم |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300 نانومتر |
ديسيبل / كم |
≤0.8 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
*تغليف المنتج
|
|
|
|
معبأة على طبل |
طبل مختوم |
* قوة المصنع
|
تخصص: لدى JFOPT فريق بحث وتطوير محترف ، وتكنولوجيا إنتاج ، ومعدات لإنتاج هياكل مختلفة من الكابلات التكتيكية الميدانية ، بما في ذلك العازل الكهربائي غير المعدني ، والدروع ، ودرع الوحدة الفرعية ، وعضو قوة المركز غير المعدني / المعدني ، وأكثر من ذلك. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT خط إنتاج ومعدات للكابلات ذات القطر الكبير ، وتقدم أطوالًا مخصصة ، وأسطوانة مخصصة ، وإنتاج دفعات أخرى لتلبية احتياجات العملاء. |
|
||||
|
رقابة جودة: تنفذ JFOPT رقابة صارمة على الجودة ، واختيار المواد التي تتوافق تمامًا مع المتطلبات الدولية أو الوطنية أو معايير الصناعة ، ويمكن أن توفر الشهادة ذات الصلة. |
|
||||
|
التوحيد: يتفهم فريق JFOPT المحترف احتياجاتك الخاصة ويقدم حلولاً مخصصة.سواء كان الأمر يتعلق ببناء المحطة الأساسية أو توسيعها أو صيانتها ، يمكننا تقديم المشورة المهنية والدعم لضمان التقدم السلس لمشاريعك. |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ، وإجراء ترقيات البحث والتطوير للمنتجات سنويًا ، وتقديم المنتجات المبتكرة باستمرار لتلبية متطلبات السوق المتطورة. |
|
||||
|
الخدمة والدعم الفني: لا تقدم JFOPT منتجات عالية الجودة فحسب ، بل توفر أيضًا دعمًا فنيًا شاملاً وخدمة ما بعد البيع.يمكن لفريقنا الفني المحترف تقديم إرشادات التثبيت واختبار الأداء واستكشاف الأخطاء وإصلاحها وغيرها من الخدمات. |
|
||||
* أسئلة وأجوبة متكررة
1- ما الذي يجب مراعاته عند اختيار كابلات الألياف الضوئية؟
من المهم مراعاة نوع الكابل وعدد الألياف واللون والقطر الخارجي والمواد وتصنيف الحريق والأداء الميكانيكي والمواصفات الأخرى ذات الصلة.
2-هل يمكننا طلب ألوان مخصصة والطباعة على الكابلات؟
نعم ، يمكننا تخصيص الألوان وطباعة الكابلات بناءً على العينات والمحتوى الذي تقدمه.

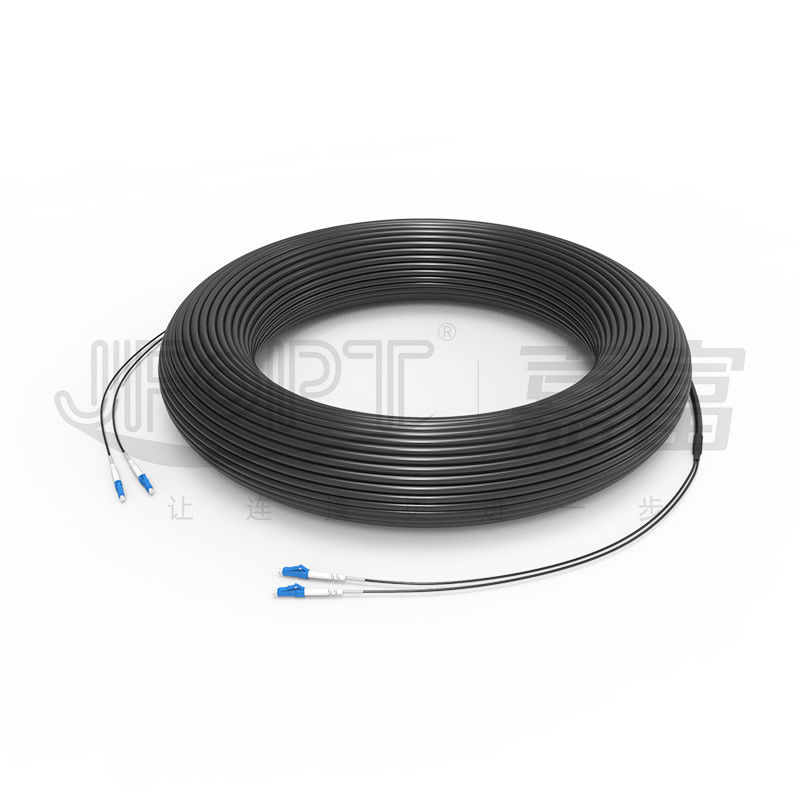

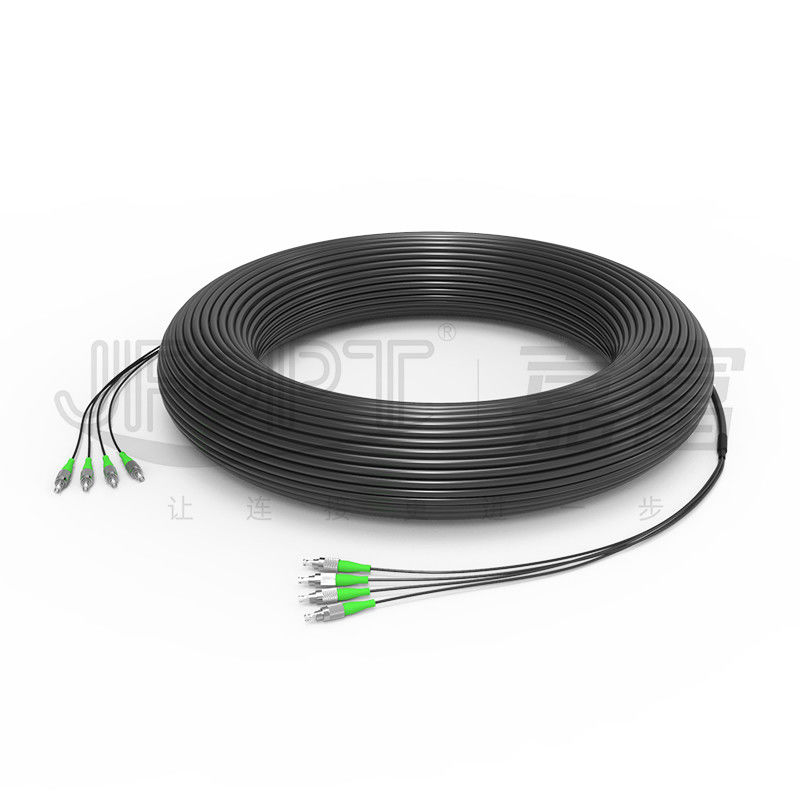

3-هل يمكننا معالجة كابلات الألياف الضوئية في أسلاك التصحيح التكتيكية الميدانية لاستخدام المحطة الأساسية؟
لدينا خط إنتاج احترافي لمعالجة الموصلات يمكنه معالجة مختلف كابلات الألياف الضوئية في وصلات الألياف الضوئية التي تحتاجها لتطبيقات المحطة الأساسية.
4- ما هي الأنواع الأخرى من كابلات الألياف الضوئية التي يمكننا تصنيعها؟
يمكننا تصنيع أنواع مختلفة من كابلات الألياف الضوئية الداخلية والخارجية ، بما في ذلك الكابلات المسقطة ، والكابلات الصغيرة ، وكابلات btreakout ، و ADSS ، و GYTA ، و GYTS ، و GYXTW ، والمزيد.
5. ما هو لدينا مهلة التسليم؟
بالنسبة لكابلات الألياف الضوئية العادية ، عادة ما يكون لدينا مهلة تبلغ 3 أيام عمل.
