مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
رقم الموديل:
JFOC-GYFJKH
اتصل بنا

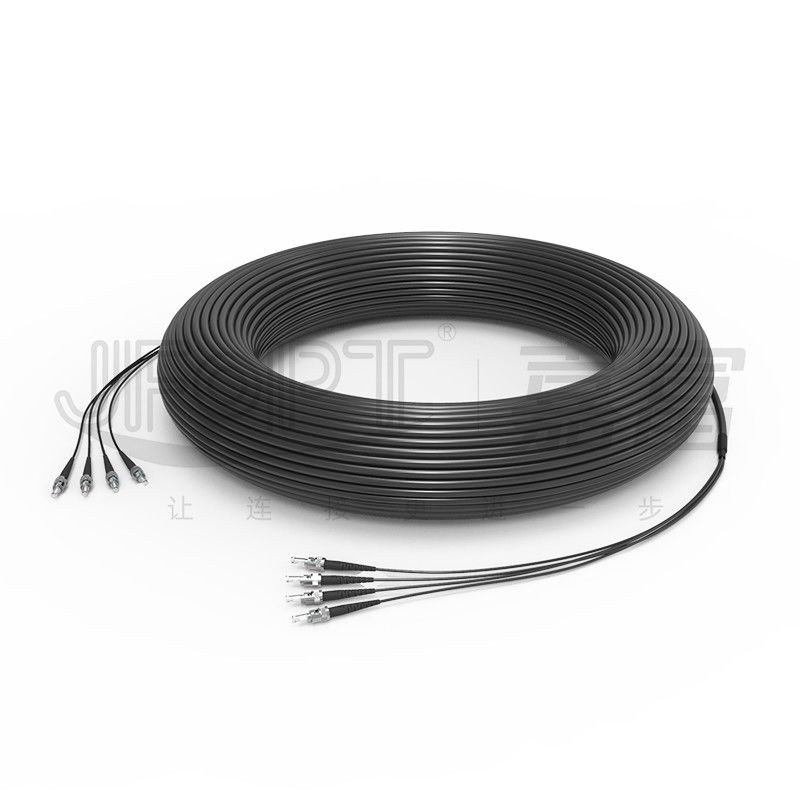

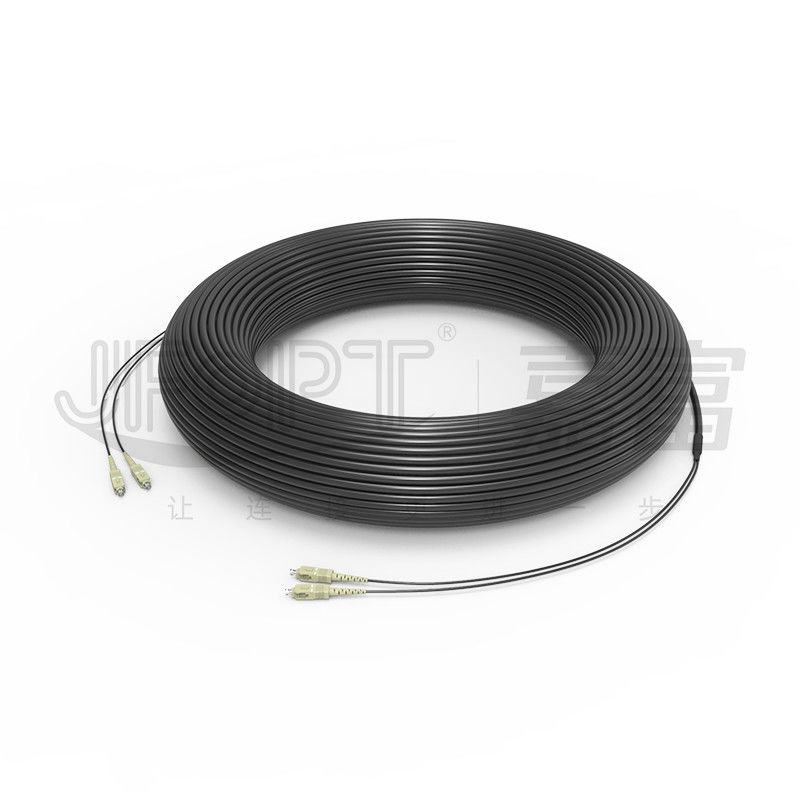

كابل مدرع FTTA قطر خارجي صغير متعدد الألياف لمحطة أساسية منتهية مسبقًا BBU-RRU مقاومة سحق دائرية
يستخدم كبل المحطة الأساسية المدرعة أحادي الطبقة كبلًا ضوئيًا أحادي النواة كوحدة كبل فرعي.تتكون وحدة الكبل الفرعي من كابل مغلف 0.9 مم وخيط أراميد للتعزيز.يتم لف الكابل الفرعي بطبقة من درع الفولاذ المقاوم للصدأ ، والتي يتم تغطيتها أيضًا بطبقة من خيوط الأراميد.أخيرًا ، يتم بثق الكابل بطبقة خارجية من مادة PVC / LSZH / TPU لتشكيل مجموعة الكابلات النهائية.
* مواصفات المنتج
|
① يوفر تصميم الدروع حلاً فعالاً من حيث التكلفة |
يسمح التفريع المباشر بتخصيص طول الفروع الفردية |
|
|
|
|
③ تستخدم على نطاق واسع في الإرسال عن بعد FTTA في المحطات القاعدية |
- |
|
|
- |
* التطبيقات
1- أنظمة اتصالات المحطات القاعدية
2- أنظمة المراقبة بالفيديو

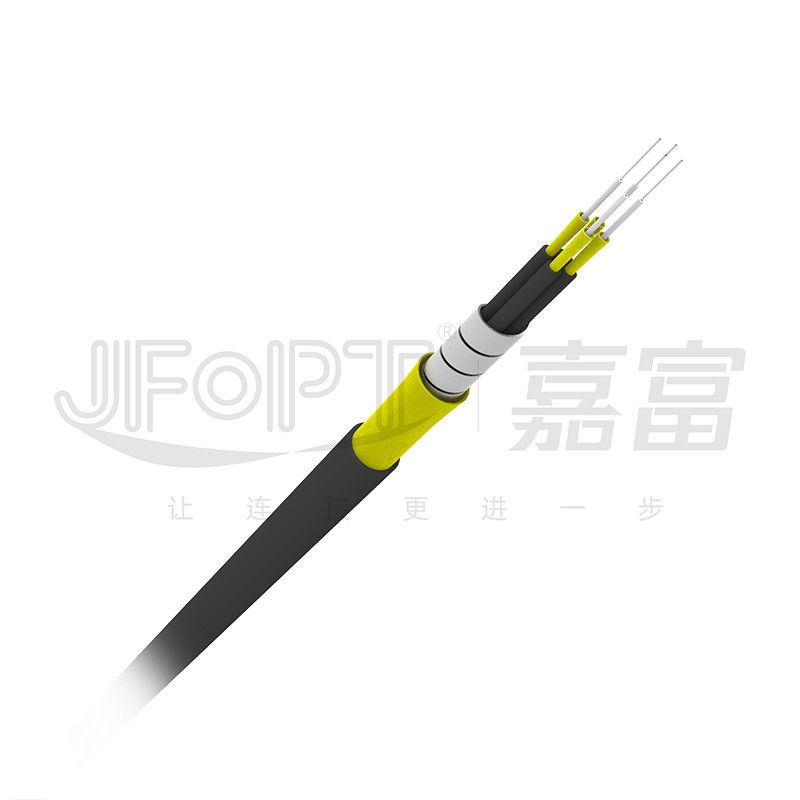

*عرض الهيكل
* معلمات الكابل
|
أغراض |
تحديد |
|||||||
|
عدد الألياف |
2 |
4 |
||||||
|
داخلي |
مادة |
LSZH |
||||||
|
سماكة |
0.4 مم ± 0.05 مم |
|||||||
|
القطر الخارجي |
1.9 مم ± 0.1 مم |
|||||||
|
الفولاذ المقاوم للصدأ الأنبوب |
مادة |
SUS204 |
||||||
|
القطر الخارجي |
4.8 مم ± 0.3 مم |
6.0 مم ± 0.3 مم |
||||||
|
سماكة |
0.4 مم ± 0.05 مم |
|||||||
|
فجوة |
0.3 مم ± 0.10 مم |
|||||||
|
قوة |
نموذج |
غزل الأراميد |
||||||
|
الموضع 1 |
خارج الألياف ذات المخزن الضيق |
|||||||
|
الموضع 2 |
خارج أنبوب الفولاذ المقاوم للصدأ |
|||||||
|
الغلاف الخارجي |
مادة |
LSZH |
||||||
|
لون |
أسود |
|||||||
|
سماكة |
0.9 مم ± 0.1 مم |
1.1 مم ± 0.1 مم |
||||||
|
خارج القطر |
7.0 ملم ± 0.3 ملم |
8.0 مم ± 0.5 مم |
||||||
* الأداء الميكانيكي
|
أغراض |
تحديد |
|||||||
|
عدد الألياف |
2 |
4 |
||||||
|
قوة مقاومة الضغط / N / 100m |
≥ 3000 |
|||||||
|
التوتر (قصير المدى) / N / 10 سم |
≥ 1000 |
≥ 1200 |
||||||
|
التوتر (طويل الأجل) / N / 10 سم |
≥600 |
≥800 |
||||||
|
الوزن / كجم / كم |
65 |
85 |
||||||
|
درجة حرارة التشغيل / ℃ |
-40 ~ + 80 |
|||||||
|
درجة حرارة التخزين / |
-40 ~ + 80 |
|||||||
* معلمات الألياف
|
وضع فردي |
|||||||
|
أغراض |
وحدة |
G.652D |
G.657A1 |
G.657A2 |
|||
|
وضع قطر المجال |
1310 نانومتر |
ميكرومتر |
9.1 ± 0.4 |
8.8 ± 0.4 |
8.8 ± 0.4 |
||
|
1550 نانومتر |
ميكرومتر |
10.4 ± 0.5 |
9.8 ± 0.5 |
9.8 ± 0.5 |
|||
|
قطر الكسوة |
ميكرومتر |
125 ± 1 |
125 ± 0.7 |
125 ± 0.7 |
|||
|
تكسية غير دائرية |
٪ |
≤1 |
≤0.7 |
≤0.7 |
|||
|
خطأ تركيز الكسوة الأساسية |
ميكرومتر |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
قطر الطلاء |
ميكرومتر |
245 ± 7 |
245 ± 5 |
245 ± 5 |
|||
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
خطأ تركيز طلاء الكسوة |
ميكرومتر |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
الطول الموجي لقطع الكابل |
نانومتر |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
توهين |
1310 نانومتر |
ديسيبل / كم |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550 نانومتر |
ديسيبل / كم |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
وضع متعدد |
|||||||
|
أغراض |
وحدة |
62.5 / 125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
قطر النواة |
ميكرومتر |
62.5 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
|
|
قطر الكسوة |
ميكرومتر |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
|
|
الأساسية غير دائرية |
٪ |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
تكسية غير دائرية |
٪ |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
خطأ تركيز الكسوة الأساسية |
ميكرومتر |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
قطر الطلاء |
ميكرومتر |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
|
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
خطأ تركيز طلاء الكسوة |
ميكرومتر |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
عرض النطاق الترددي OFL |
850 نانومتر |
ميغا هرتز · كم |
≥160 |
500 |
≥700 |
≥1500 |
≥ 3500 |
|
1300 نانومتر |
ميغا هرتز · كم |
500 |
500 |
500 |
500 |
500 |
|
|
معامل التوهين |
850 نانومتر |
ديسيبل / كم |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300 نانومتر |
ديسيبل / كم |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
*تغليف المنتج
|
|
|
|
معبأة على طبل |
طبل مختوم |
* قوة المصنع
|
تخصص: لدى JFOPT فريق بحث وتطوير محترف ، وتكنولوجيا إنتاج ، ومعدات لإنتاج هياكل مختلفة من الكابلات الليفية للمحطة الأساسية ، بما في ذلك العازل الكهربائي غير المعدني ، والدروع ، ودرع الوحدة الفرعية ، وعضو قوة المركز غير المعدني / المعدني ، وأكثر من ذلك. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT خط إنتاج ومعدات لتغليف الكابلات ذات القطر الكبير ، وتقدم أطوالًا مخصصة ، ولفًا مخصصًا ، وإنتاجًا على دفعات لتلبية احتياجات العملاء. |
|
||||
|
رقابة جودة: تنفذ JFOPT رقابة صارمة على الجودة ، واختيار المواد التي تتوافق تمامًا مع المتطلبات الدولية أو الوطنية أو معايير الصناعة ، ويمكن أن توفر الشهادة ذات الصلة. |
|
||||
|
التوحيد: يتفهم فريق JFOPT المحترف احتياجاتك الخاصة ويقدم حلولاً مخصصة.سواء كان الأمر يتعلق ببناء المحطة الأساسية أو توسيعها أو صيانتها ، يمكننا تقديم المشورة المهنية والدعم لضمان التقدم السلس لمشاريعك. |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ، وإجراء ترقيات البحث والتطوير للمنتجات سنويًا ، وتقديم المنتجات المبتكرة باستمرار لتلبية متطلبات السوق المتطورة. |
|
||||
|
الخدمة والدعم الفني: لا تقدم JFOPT منتجات عالية الجودة فحسب ، بل توفر أيضًا دعمًا فنيًا شاملاً وخدمة ما بعد البيع.يمكن لفريقنا الفني المحترف تقديم إرشادات التثبيت واختبار الأداء واستكشاف الأخطاء وإصلاحها وغيرها من الخدمات. |
|
||||
* أسئلة وأجوبة متكررة
1- ما الذي يجب مراعاته عند اختيار كابلات الألياف الضوئية؟
من المهم مراعاة نوع الكابل وعدد الألياف واللون والقطر الخارجي والمواد وتصنيف الحريق والأداء الميكانيكي والمواصفات الأخرى ذات الصلة.
2-هل يمكننا طلب ألوان مخصصة والطباعة على الكابلات؟
نعم ، يمكننا تخصيص الألوان وطباعة الكابلات بناءً على العينات والمحتوى الذي تقدمه.
3-هل يمكننا معالجة كابلات الألياف الضوئية في وصلات الألياف الضوئية البعيدة لاستخدام المحطة الأساسية؟
لدينا خط إنتاج احترافي لمعالجة الموصلات يمكنه معالجة مختلف كابلات الألياف الضوئية في وصلات الألياف الضوئية التي تحتاجها لتطبيقات المحطة الأساسية.
4- ما هي الأنواع الأخرى من كابلات الألياف الضوئية التي يمكننا تصنيعها؟
يمكننا تصنيع أنواع مختلفة من كابلات الألياف الضوئية الداخلية والخارجية ، بما في ذلك الكابلات المسقطة ، والكابلات الصغيرة ، وكابلات btreakout ، و ADSS ، و GYTA ، و GYTS ، و GYXTW ، والمزيد.
5. ما هو لدينا مهلة التسليم؟
بالنسبة لكابلات الألياف الضوئية العادية ، عادة ما يكون لدينا مهلة تبلغ 3 أيام عمل.
