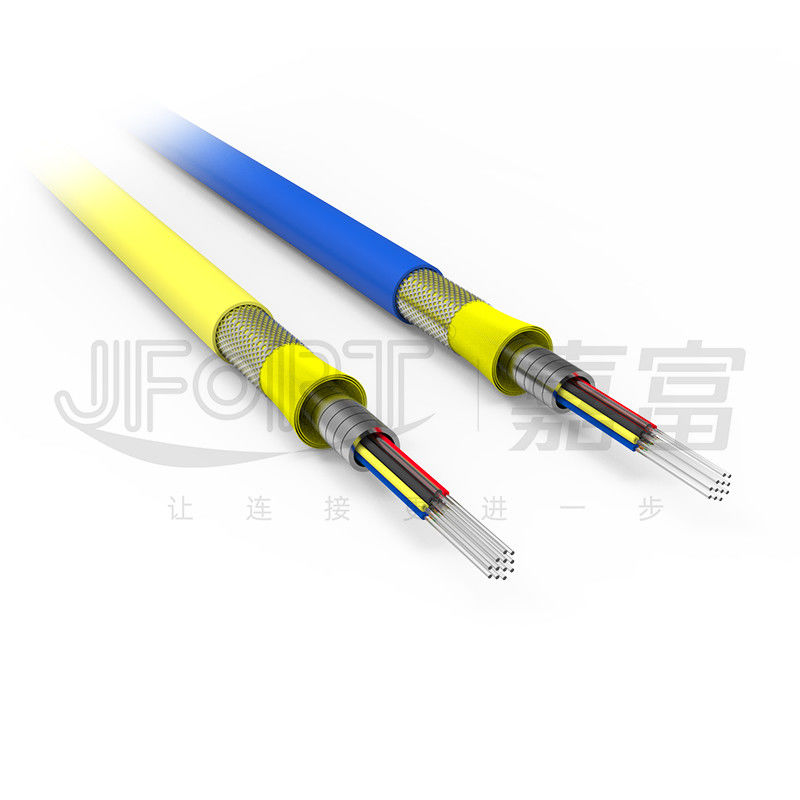

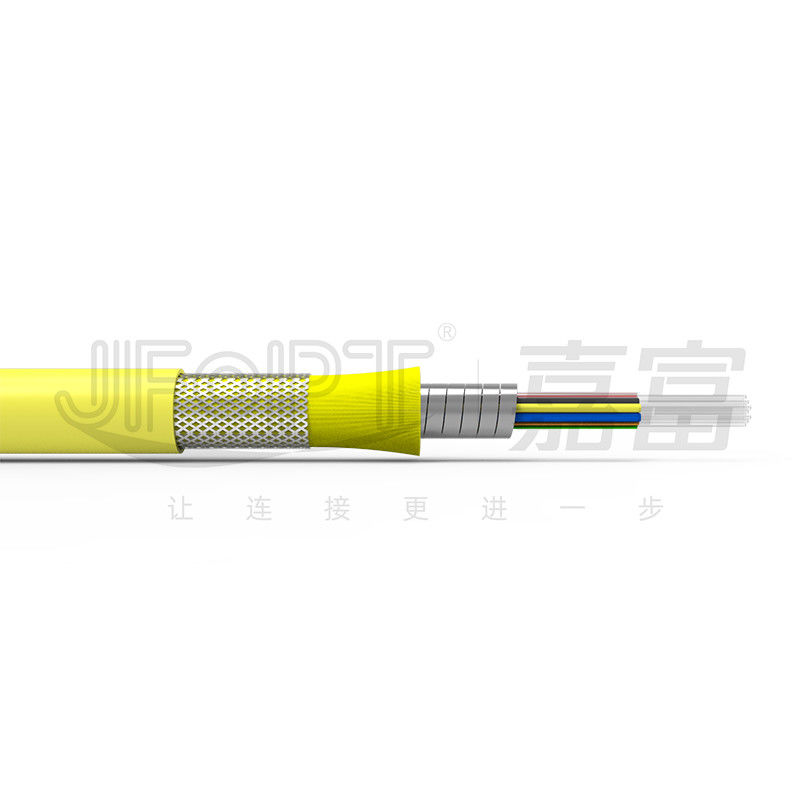

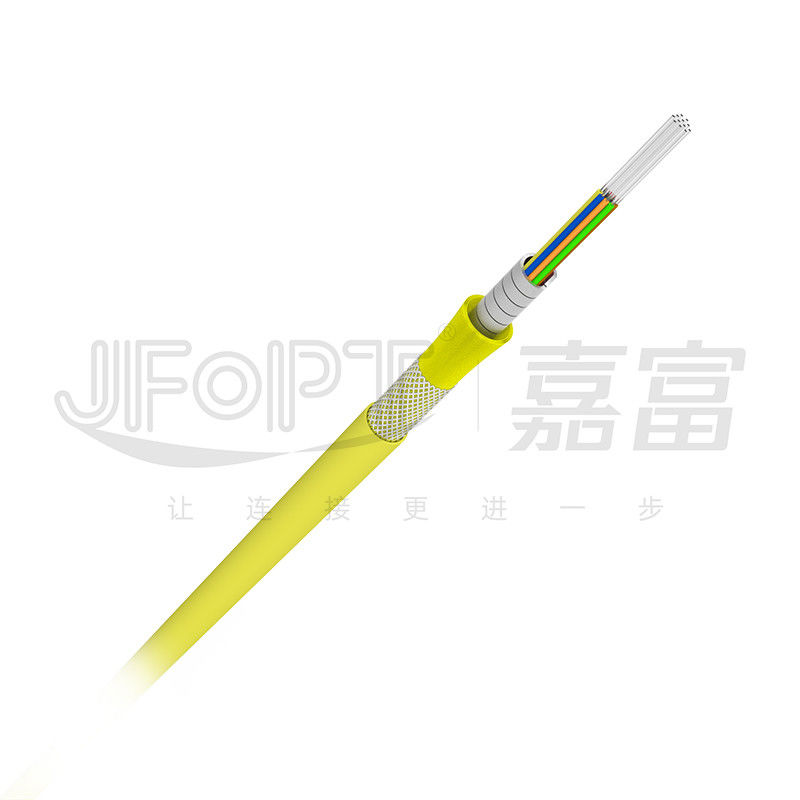

كابل الألياف الضوئية المزدوج المدرع المدرع 0.6 مم تم إنهاءه مسبقًا

① هيكل درع عام ، بقطر خارجي أصغر

② درع مزدوج الطبقة لمقاومة الضغط وحماية القوارض ومقاومة الالتواء

③ درع من الفولاذ المقاوم للصدأ وسترة مواد جديدة لضمان الجودة

④ هيكل متعدد النواة أحادي الأنبوب ، مما يوفر مساحة التثبيت

أغراض

حدود

عدد الألياف

2

4

6

8

12

ضيق العازلة

قطر الدائرة

0.6 ± 0.1 مم

مادة

PVC

أنبوب معدني حلزوني

القطر الداخلي

1.35 ± 0.05 ملم

1.8 ± 0.1 مم

2.15 ± 0.1 مم

3.1 ± 0.1 مم

القطر الخارجي

1.85 ± 0.05 ملم

2.35 ± 0.1 مم

2.75 ± 0.1 مم

3.9 ± 0.1 مم

فجوة

0.15 ± 0.05 مم

0.3 ± 0.05 مم

0.3 ± 0.1 مم

مادة

SUS204

جديلة الفولاذ المقاوم للصدأ

مادة

SUS304

الغلاف الخارجي

قطر الدائرة

3.0 ± 0.1 مم

4.0 ± 0.1 مم

4.5 ± 0.1 مم

4.5 ± 0.2 مم

6.0 ± 0.3 مم

مادة

PVC / LSZH / TPU

لون

أزرق لـ SM أو رمادي لـ MM أو مخصص

أغراض

حدود

عدد الألياف

2

4

6

8

12

وزن الكابل / كجم / كم

15

24

30

30

45

قوة الشد (على المدى الطويل) / N

100

300

300

400

600

قوة الشد (على المدى القصير) / N

200

500

600

800

800

مقاومة السحق / N / 10 سم

3000

دقيقة.نصف قطر الانحناء (ديناميكي) / مم

60 د

الحد الأدنى لنصف قطر الانحناء (ثابت) / مم

30 د

درجة حرارة التشغيل / ℃

سترة PVC -20 ~ +70 PVC LSZH وسترة TPU -40 ~ +80

تخزين درجة الحرارة /

-40 ~ +80

وضع فردي

أغراض

وحدة

G.652D

G.657A1

G.657A2

وضع قطر المجال

1310 نانومتر

ميكرومتر

9.1 ± 0.4

8.8 ± 0.4

8.8 ± 0.4

1550 نانومتر

ميكرومتر

10.4 ± 0.5

9.8 ± 0.5

9.8 ± 0.5

قطر الكسوة

ميكرومتر

125 ± 1.0

125 ± 0.7

125 ± 0.7

تكسية غير دائرية

٪

≤1.0

≤0.7

≤0.7

خطأ تركيز الكسوة الأساسية

ميكرومتر

≤0.6

≤0.5

≤0.5

قطر الطلاء

ميكرومتر

245 ± 7.0

245 ± 5.0

245 ± 5.0

طلاء غير دائري

٪

≤6.0

≤6.0

≤6.0

خطأ تركيز طلاء الكسوة

ميكرومتر

≤12.0

≤12.0

≤12.0

الطول الموجي لقطع الكابل

نانومتر

λcc≤1260

λcc≤1260

λcc≤1260

معامل التوهين

1310 نانومتر

ديسيبل / كم

≤0.40

≤0.35

≤0.35

1550 نانومتر

ديسيبل / كم

≤0.30

≤0.21

≤0.21

وضع متعدد

أغراض

وحدة

62.5 / 125

50/125

OM3-150

OM3-300

OM4

قطر النواة

ميكرومتر

62.5 ± 2.5

50 ± 2.5

50 ± 2.5

50 ± 2.5

50 ± 2.5

قطر الكسوة

ميكرومتر

125 ± 1.0

125 ± 1.0

125 ± 1.0

125 ± 1.0

125 ± 1.0

خطأ التركيز الأساسي

٪

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

تكسية غير دائرية

٪

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

خطأ تركيز الكسوة الأساسية

ميكرومتر

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

قطر الطلاء

ميكرومتر

245 ± 7.0

245 ± 7.0

245 ± 7.0

245 ± 7.0

245 ± 7.0

طلاء غير دائري

٪

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

خطأ تركيز طلاء الكسوة

ميكرومتر

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

عرض النطاق الترددي OFL

850 نانومتر

ميغا هرتز · كم

≥160

500

≥700

≥1500

≥ 3500

1300 نانومتر

ميغا هرتز · كم

500

500

500

500

500

معامل التوهين

850 نانومتر

ديسيبل / كم

≤3.0

≤2.5

≤2.3

≤2.3

≤2.3

1300 نانومتر

ديسيبل / كم

≤1.0

≤0.7

≤0.6

≤0.6

≤0.6

معبأة على الاسطوانة

طبل مختوم

خبرة:

لدى JFOPT فريق بحث وتطوير محترف وتكنولوجيا إنتاج ومعدات لإنتاج كابلات عالية الجودة تلبي الاحتياجات البيئية والمتطلبات المختلفة.

القدرة التصنيعية:

تمتلك JFOPT 40 آلة تصنيع الكابلات المدرعة الداخلية ، مما يضمن التسليم في الوقت المناسب لطلبات الكابلات المدرعة واسعة النطاق.مع خطوط الإنتاج والمعدات المهنية ، يمكننا إنتاج كمية كبيرة من الكابلات بكفاءة لتلبية متطلبات العملاء.

رقابة جودة:

تنفذ JFOPT تدابير صارمة لمراقبة الجودة.بالإضافة إلى المواد الخام وعمليات التفتيش الواردة ، تشتمل عملية الإنتاج على أنظمة اختبار جودة مؤتمتة للعديد من المكونات مثل التخزين المؤقت المحكم والدروع الحلزونية والغطاء الخارجي.يتم صيانة جميع معدات اختبار الإنتاج بانتظام.مع سنوات من الخبرة التقنية وعمليات إنتاج العبور المدرعة الناضجة ، يمكنهم التخلص تقريبًا من جميع العيوب في الكابلات المدرعة.

تطوير المعايير:

لدى JFOPT فريق بحث وتطوير محترف وذو خبرة يمكنه توفير الكابلات المخصصة لتلبية الاحتياجات البيئية والمتطلبات المختلفة ، مما يضمن رضا العملاء.

الابتكار التكنولوجي:

تؤكد JFOPT على الابتكار التكنولوجي وتصميم منتجات الكابلات المدرعة بهياكل وأحجام وتهم أساسية وألوان مختلفة لتلبية الاحتياجات المتنوعة للعملاء.

الخدمة والدعم الفني:

توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء.
