مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MTP - LC 24- نواة 3.0 مم OM4 مع موصلات 2.0 مم LC
اتصل بنا

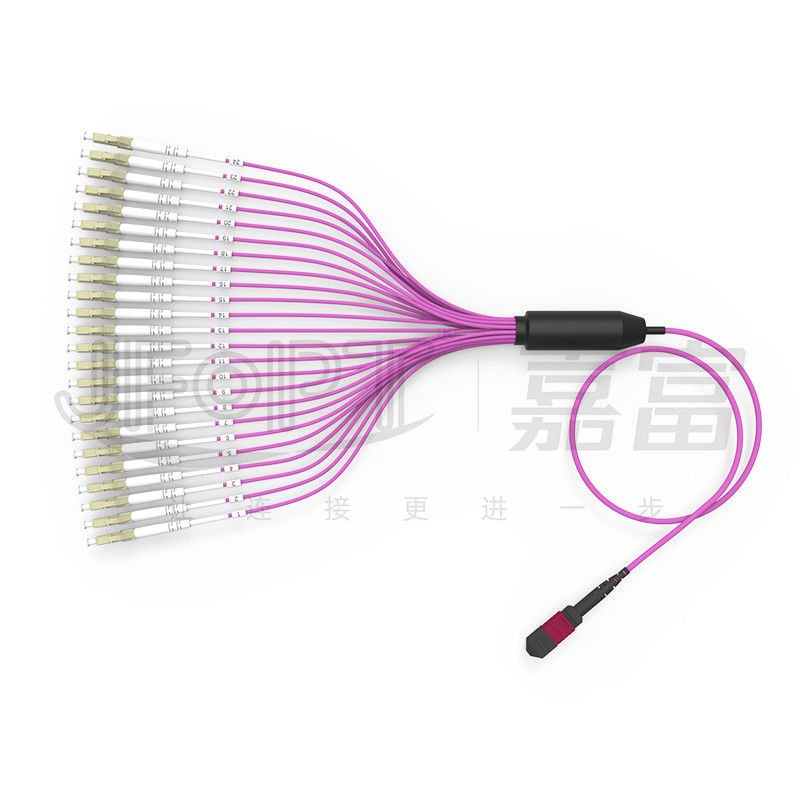

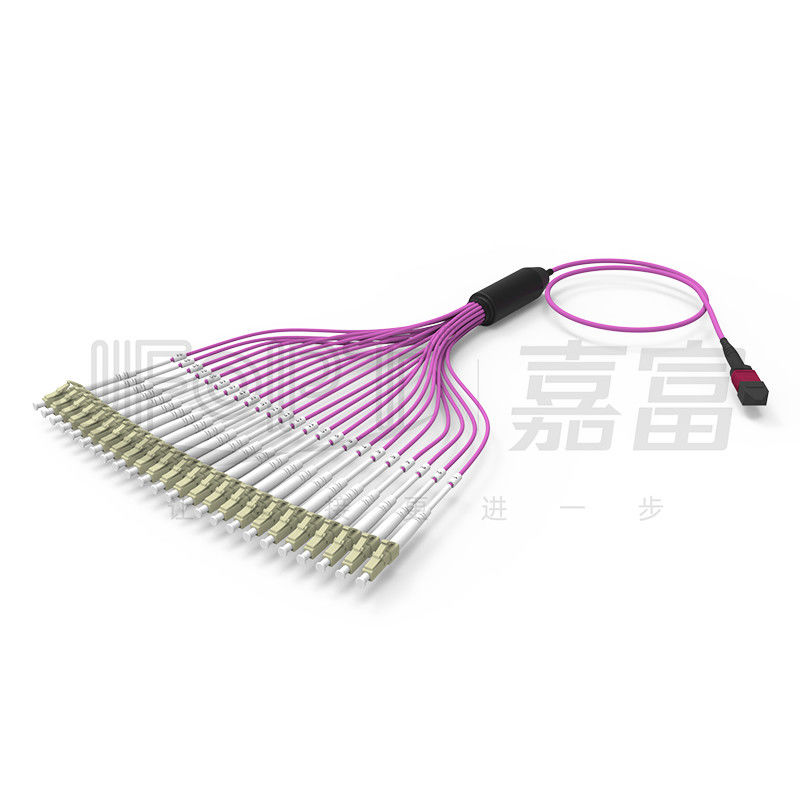

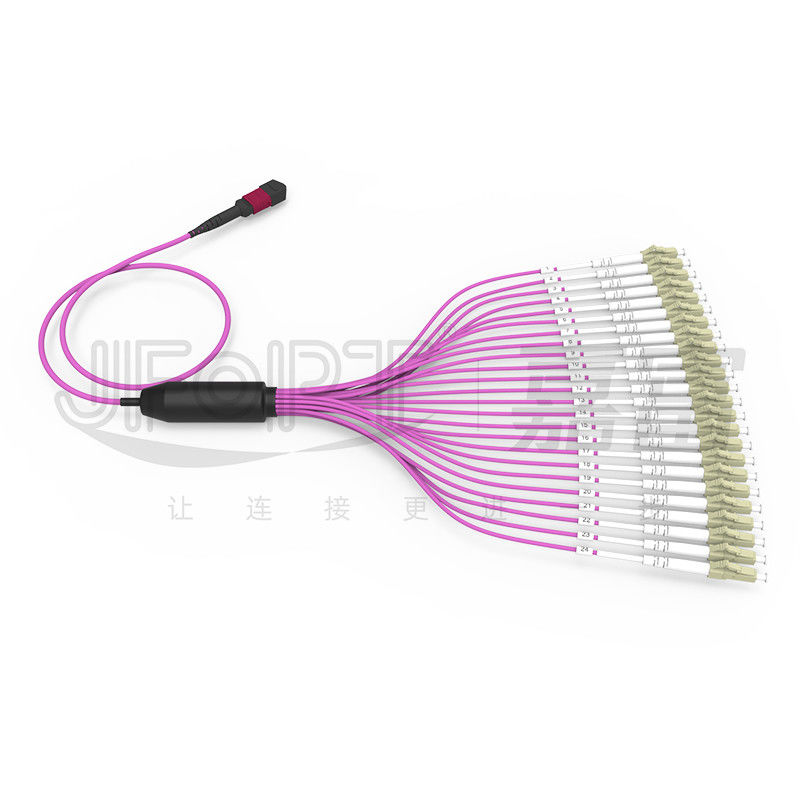

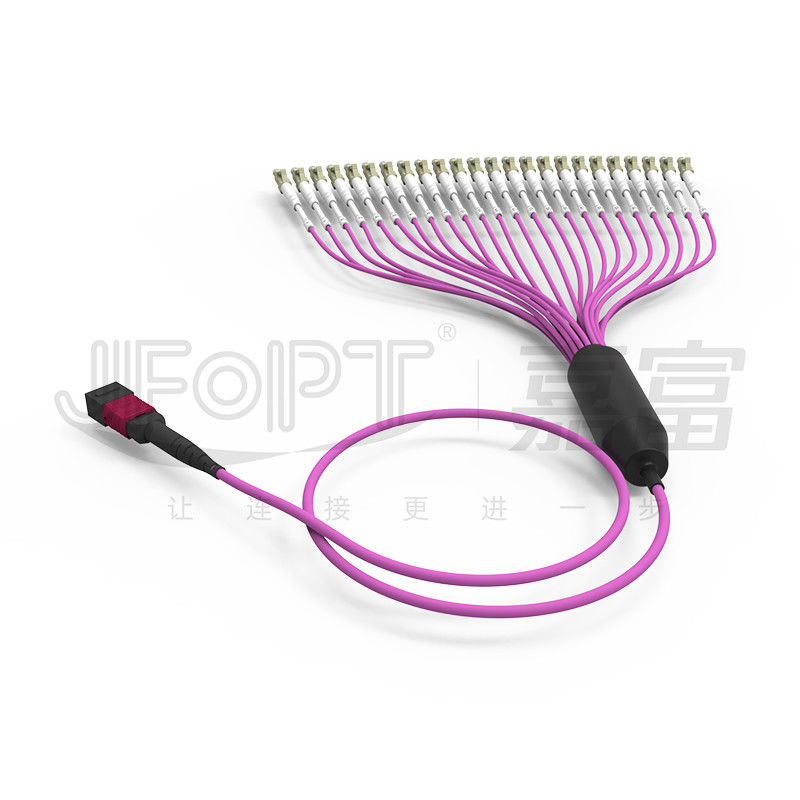

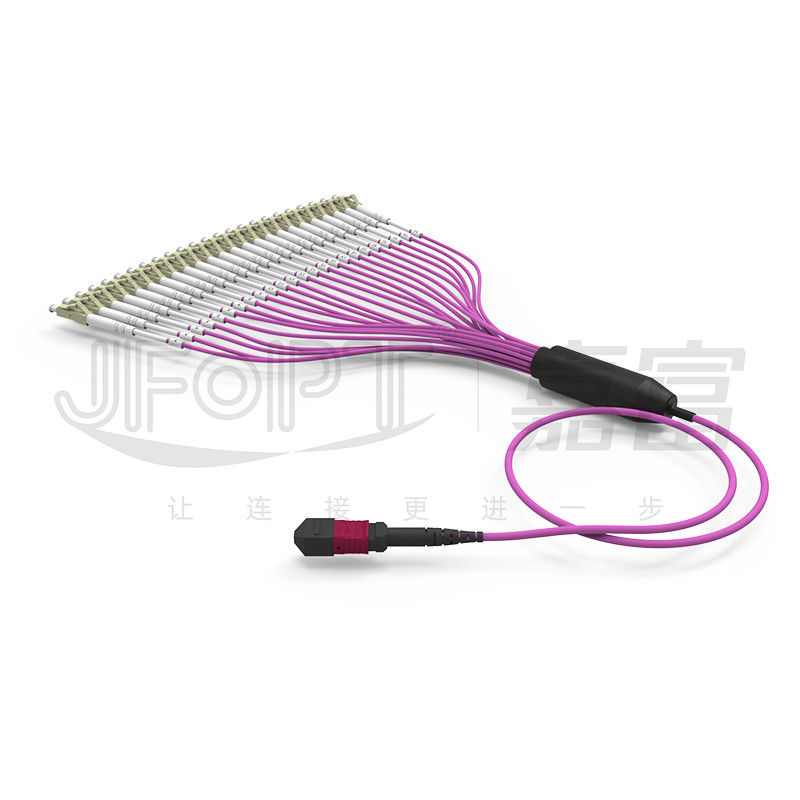

MTP - LC 24 Cores 3.0mm OM4 Mini Round Cable مع 2.0mm LC Branch MTP Patch Cord
يحتوي كبل العبور MTP-LC ذو 24 نواة على موصل MTP واحد من طرف واحد ويتفرع مباشرة إلى 24 موصل LC فردي على الطرف الآخر ، مع كبل صغير 24 نواة.تم إنهاء كل من مجموعة fanout وموصلات MTP مسبقًا في مصنع JFOPT.يعتبر كابل العبور هذا هو الخيار المثالي لربط وصلات العبور الأساسية 40 جيجا / 100 جيجا مع وصلات العبور المزدوجة 10 جيجا ، مما يوفر حل التوصيل والتشغيل بمجرد تثبيته.موصلات MTP المستخدمة من قبل JFOPT هي مكونات أمريكية أصلية ، ونهايات LC مصنوعة من مادة PEI جديدة تمامًا.يتم توفير الألياف والحلقات من قبل العلامات التجارية الصناعية الشهيرة مثل YOFC / CORNING / CCTC.
* سمات
|
① موصلات الولايات المتحدة الأمريكية Conec MTP الأصلية |
كابل 3.0 مم صغير بهيكل جلبة فرع 2.0 مم |
||||
|
|
|
||||
|
طول فرع قابل للتخصيص لأداء مستقر |
④ خيارات تخصيص مجموعة الفروع: المادة / الطول / القطر الخارجي / نوع الموصل |
||||
|
|
|
||||
* التطبيقات
1- كابلات شبكة مركز البيانات.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MTP
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MTP |
معيار SM |
0.25 ديسيبل |
0.5 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.45 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
* معلمات موصل LC
|
خصائص الموصل |
نوع الموصل |
LC |
|||
|
نوع وجه النهاية |
وضع فردي: UPC / APC Multimode: UPC |
||||
|
نوع الطويق |
أ - الصف الطويق السيراميك زركونيا |
||||
|
لون الموصل |
أزرق / أخضر / بيج / أكوا / بنفسجي / أخضر ليموني |
||||
|
فقدان الإدراج |
≤0.3 ديسيبل / ≤0.2 ديسيبل / ≤0.15 ديسيبل |
||||
|
تعويض الخساره |
الوضع الفردي: UPC≥50dB ؛APC≥60dB ؛المتعدد: ≥25dB |
||||
|
التكرار |
≤0.2 ديسيبل |
||||
|
التبادل |
≤0.2 ديسيبل |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابل
|
مشروع |
حدود |
|||
|
نوع الألياف |
اختياري: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
اختياري: 8/12/16/24 |
|||
|
عضو قوة |
غزل الأراميد |
|||
|
مادة الغلاف الخارجي |
اختياري: LSZH / PVC / TPU |
|||
|
قطر الغلاف الخارجي |
3.0 ملم |
|||
|
لون الغلاف الخارجي |
مخصص |
|||
|
قوة الشد (طويل المدى) |
80N |
|||
|
قوة الشد (قصير المدى) |
150N |
|||
|
مقاومة السحق (طويل المدى) |
100N / سم |
|||
|
مقاومة الانهيار (قصير المدى) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
تصنيف الحرائق |
اختياري: OFN / OFNR / OFNP |
|||
*اختيار لون السكن الموصل
|
موصل MTP |
||||
|
SM |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 346C |
رقم اللون المرجعي PANTONE 106C |
|||
|
|
|
|||
|
مم |
اللون البيج |
أسود |
||
|
رقم اللون المرجعي PANTONE 7534U |
رقم اللون المرجعي PANTONE Black 6C |
|||
|
|
|
|||
|
أكوا |
هيذر فيوليت |
|||
|
رقم اللون المرجعي PANTONE 310C |
رقم اللون المرجعي PANTONE 1905C |
|||
|
|
|
|||
|
البنفسجي |
أرجواني |
|||
|
رقم اللون المرجعي PANTONE 2587C |
رقم اللون المرجعي PANTONE 208C |
|||
|
|
|
|||
|
ليمون اخضر |
|
|||
|
رقم اللون المرجعي PANTONE 375C |
||||
|
|
||||
*خيارات مجموعة الفروع
|
|
|
|
الهيكل الرئيسي لتجريد الكابلات |
|
|
|
|
|
Fanout بنفس الطول |
Fanout بطول غير متساوٍ |
|
|
|
|
كل فرع 0.9 مم |
|
|
|
|
|
كل فرع 2.0 / 3.0 مم |
|
*اختيار القطبية
|
|
|
MPO |
|
|
|
LC |
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
تخصص: تركز JFOPT على إنتاج وصلات العبور MTP لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من المعدات من الدرجة الأولى (SUMIX / JRG / OPTOTEST) ، يمكن أن تنتج وصلات MTP عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج ومعدات MTP ، مما يسمح بإنتاج سريع وفعال لعدد كبير من وصلات العبور MTP لتلبية متطلبات العملاء. |
|
||||
|
مراقبة الجودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة ، بما في ذلك اختبار الجودة المهنية والمراقبة في كل مرحلة من شراء المواد الخام إلى عمليات الإنتاج.نجري اختبار التداخل ثلاثي الأبعاد بنسبة 100٪ ، واختبار فقدان الإدخال ، وفحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
التطوير القياسي: يمكن لـ JFOPT تطوير معايير إنتاج وصلة المرور MTP والالتزام بها بشكل صارم وفقًا لمتطلبات العملاء ، مما يضمن تناسق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف يعمل باستمرار على تطوير لاعبي MTP الأكثر تقدمًا والأداء العالي. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وإصلاحات ما بعد البيع ، لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما الذي يجب مراعاته عند تخصيص وصلات العبور MTP؟
طول وصلة عبور MTP / مادة الكبل / نوع الألياف وعدد الألياف / ذكر أو أنثى / مواصفات فقدان الإدراج / تفضيلات اللون / متطلبات الملصقات والتخصيص.
2. كيف نضمن استقرار وصلات العبور MTP؟
تخضع وصلات العبور MTP من JFOPT لاختبار تداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ لضمان استقرار المعلمة.
3. لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تزيد عن 30000 موصل MTP ، مما يضمن التسليم الفوري لطلباتك.
4. ما هي المنتجات المشتقة الأخرى MTP التي نقدمها؟
نقوم أيضًا بتصنيع استرجاع MTP / مخففات MTP / محولات MTP ذكر-أنثى / وصلات ربط MT / من بين المنتجات الأخرى المتعلقة بـ MTP.
