مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO-MPO Polarity-Switchaable Patch Cord
اتصل بنا

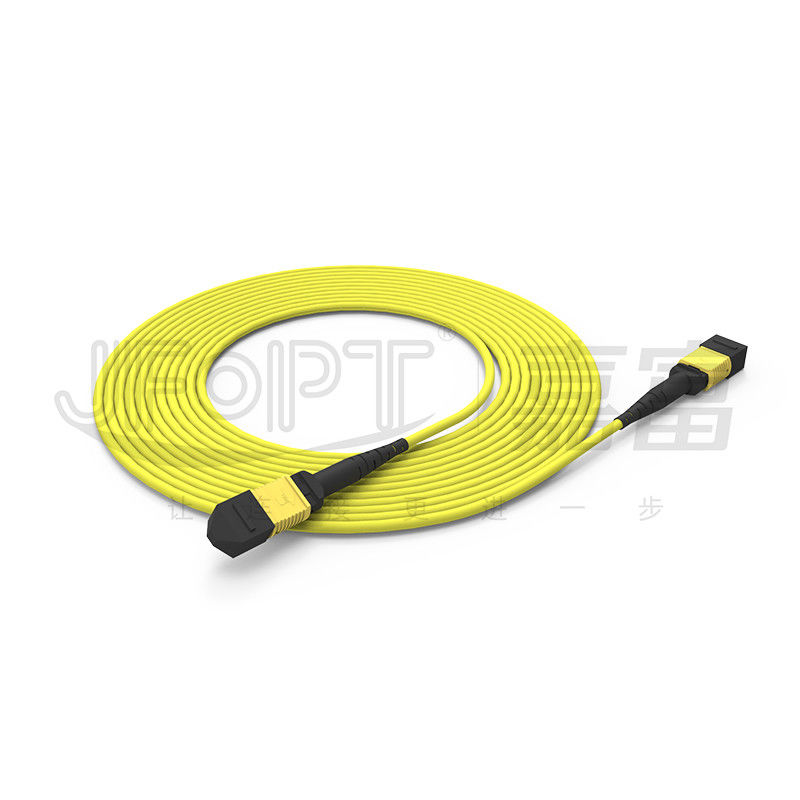

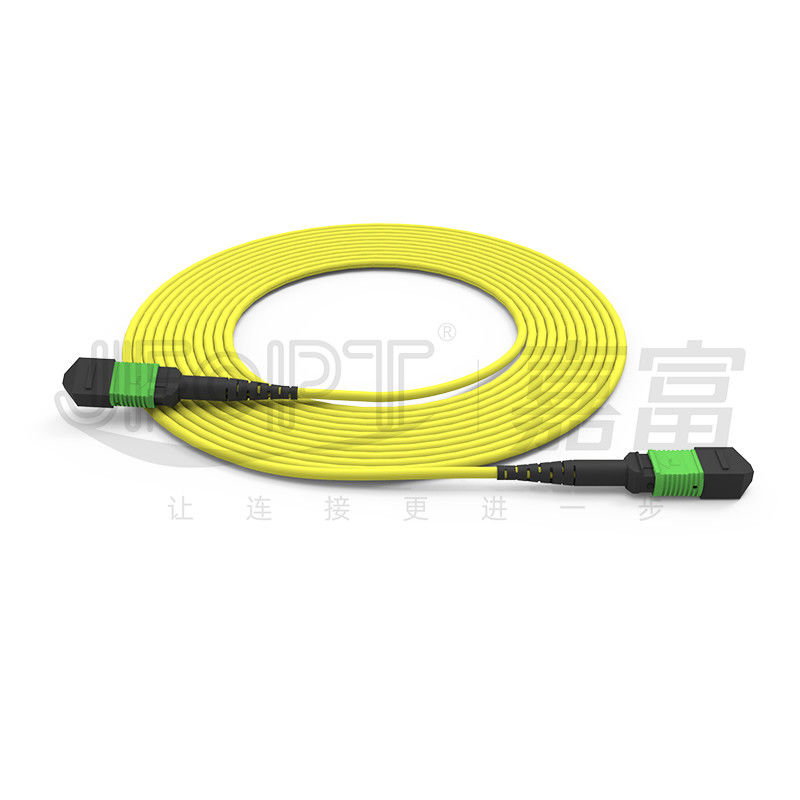

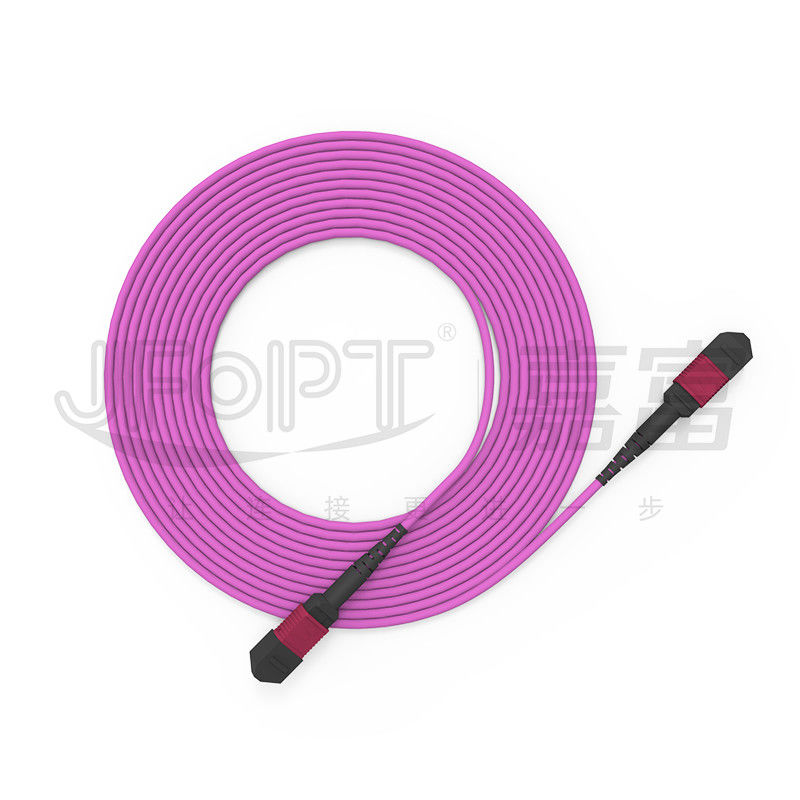

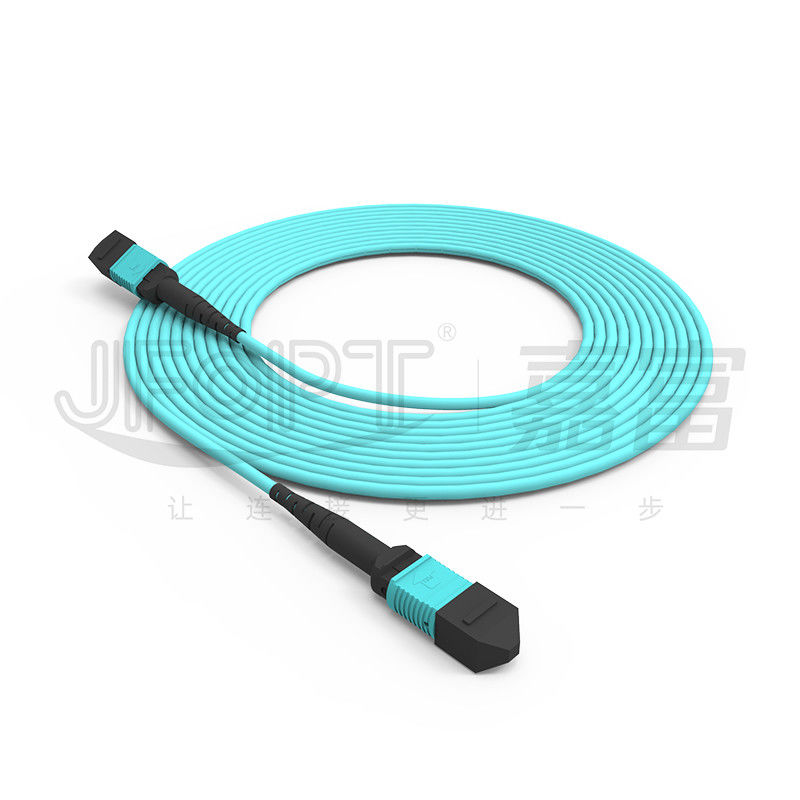

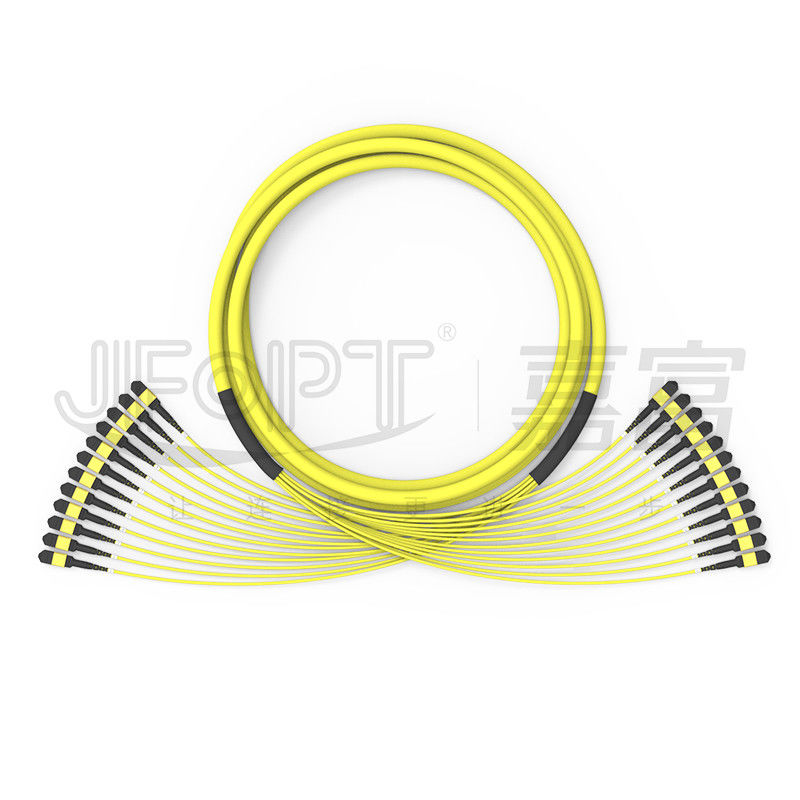

MPO كابل جذع قطبي قابل للتحويل مع تحويل قطبية A / B وعكس المفتاح
يسمح موصل MPO للقطبية القابلة للتحويل بتحويل القطبية بدون أدوات.بفضل تصميمه الفريد للمفاتيح على الوجهين ، فإنه يتيح تحويل قطبية A / B للموصلات ذات 12 ليفًا وتحت.يتوافق موصل MPO ذو القطبية القابلة للتحويل الذي تم تطويره ذاتيًا من JFOPT مع متطلبات موصل MPO لمعيار IEC ويوفر مزايا مثل التشغيل بدون أدوات وتكلفة أقل مقارنة بموصل القطب MTP PRO القابل للتحويل الخاص بشركة USCONEC.
* سمات
|
① موصل MPO ذو قطبية قابلة للتبديل |
② مفتاح مزدوج الوجه لعكس القطبية |
||||
|
|
|
||||
|
③ عملية خالية من الأدوات للاستخدام المريح |
④ تبادل قطبية A / B لتكوينات 12 ليفًا وأقل |
||||
|
|
|
||||
|
⑤ ميزات اختيارية مثل علامة تبويب التمهيد / الدفع والسحب ، إلخ |
- |
||||
|
|
- |
||||
* التطبيقات
1. غرفة مركز البيانات الأسلاك.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابلات الضوئية
|
غرض |
معامل |
|||
|
نوع الألياف |
اختياري G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
اختياري 8/12/16/24 |
|||
|
عضو قوة |
غزل الأراميد |
|||
|
مادة الغلاف الخارجي |
اختياري LSZH / PVC / TPU |
|||
|
قطر الغلاف الخارجي |
3.0 ملم |
|||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
|||
|
قوة الشد (طويل المدى) |
80N |
|||
|
قوة الشد (قصير المدى) |
150N |
|||
|
قوة السحق (طويل المدى) |
100N / سم |
|||
|
قوة السحق (قصير المدى) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
تصنيف الحرائق |
اختياري OFN / OFNR / OFNP |
|||
|
غرض |
معامل |
|||
|
نوع الألياف |
اختياري G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
2 ~ 12 |
|||
|
عضو قوة |
غزل الأراميد |
|||
|
مادة الغلاف الخارجي |
اختياري LSZH / PVC / TPU |
|||
|
قطر الغلاف الخارجي |
2.5x5.0 مم |
|||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
|||
|
قوة الشد (طويل المدى) |
100N |
|||
|
قوة الشد (قصير المدى) |
200N |
|||
|
قوة السحق (طويل المدى) |
200N / سم |
|||
|
قوة السحق (قصير المدى) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
50 ملم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
30 ملم |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
تصنيف الحرائق |
اختياري OFN / OFNR / OFNP |
|||
*خيارات لون السكن الموصل
|
موصل MPO |
||||
|
SM |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
مم |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* خيارات التمهيد
|
التمهيد MPO |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق |
صورة |
الرسومات |
|
التمهيد المستدير |
3.0 طول صندوق الأمتعة 33 ملم |
3.0 / 3.2 |
|
|
|
3.0 طول صندوق الأمتعة 17 ملم |
3.0 / 3.2 |
|
|
|
|
4.0 طول صندوق السيارة 33 مم |
3.8 / 4.0 |
|
|
|
|
التمهيد المربع |
3.0 طول صندوق الأمتعة 25 مم |
3.0 / 3.2 |
|
|
|
4.0 طول صندوق الأمتعة 17 ملم |
3.8 / 4.0 |
|
|
|
|
التمهيد كابل الشريط |
2.5 * 5.0 طول التمهيد 22 ملم |
2.5 * 5.0 |
|
|
|
التمهيد الألياف الشريط العارية |
طول التمهيد من ألياف الشريط العاري 19 مللي متر |
الألياف الشريطية العارية |
|
|
* عملية قطبية قابلة للتبديل
* اختيار القطبية
|
12F التصحيح الحبل |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
تخصص: ركزت JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات.بفضل التكنولوجيا الاحترافية ومجموعة كاملة من معدات العلامة التجارية من الدرجة الأولى (SUMIX / JRG / OPTOTEST) ، يمكنها إنتاج وصلات عبور MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج MPO ، مما يسمح بالإنتاج السريع والفعال لكمية كبيرة من كابلات MPO الرئيسية لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تطبق JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة ، من شراء المواد الخام إلى عمليات الإنتاج ، مع فحص ومراقبة الجودة المهنية.نجري اختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ / اختبار IL & RL / فحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
وضع المعايير: يمكن لـ JFOPT صياغة وتنفيذ معايير إنتاج MPO jumper وفقًا لاحتياجات المستخدم لضمان اتساق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف لتطوير وصلات MPO باستمرار بوظائف أكثر تقدمًا وأداء أعلى. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية ، وتوصيات المنتج ، وصيانة ما بعد البيع ، وما إلى ذلك ، لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات عبور MPO؟
طول العبور / مادة الكبل / نوع الألياف وعدد الألياف / موصلات ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2. كيف نضمن المعلمات المستقرة لقافزات MPO الخاصة بنا؟
تخضع وصلات عبور MPO من JFOPT لاختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ ، مما يضمن ثبات المعلمات.
3. ما هو لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تصل إلى 30000+ موصل MPO ، مما يضمن التسليم الفوري.
4- ما هي المنتجات الأخرى المرتبطة بـ MPO التي نقدمها؟
بالإضافة إلى وصلات العبور MPO ، فإننا ننتج أيضًا استرجاع MPO ، ومخففات MPO ، ومحولات MPO من الذكور إلى الإناث ، ووصلات التوصيل MT ، وغيرها من المنتجات ذات الصلة بـ MPO.
