مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO / PC - MPO / PC 288C OM3-300 OFNP / OFNR
اتصل بنا

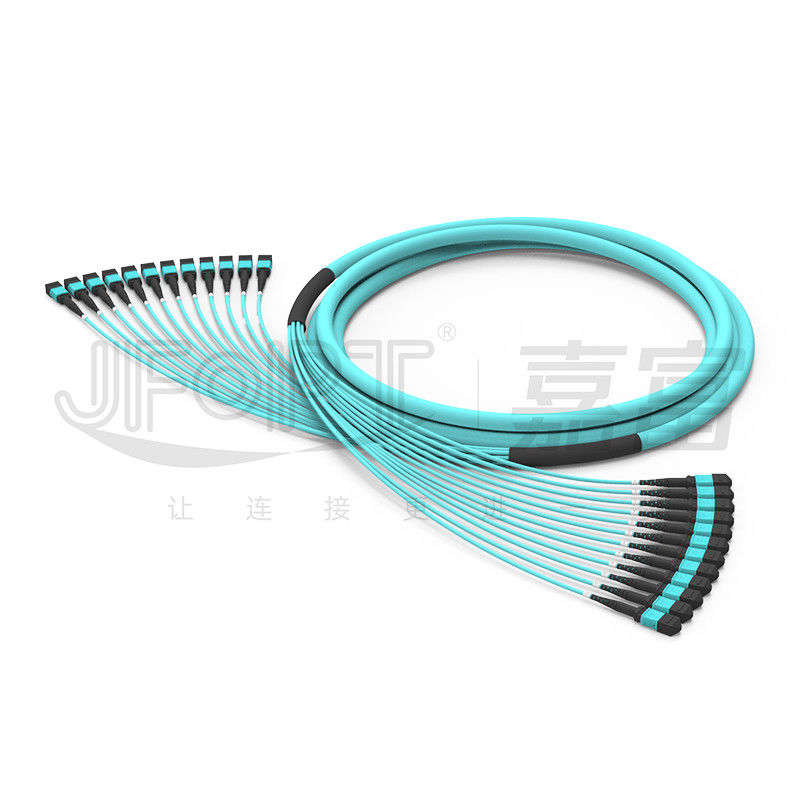

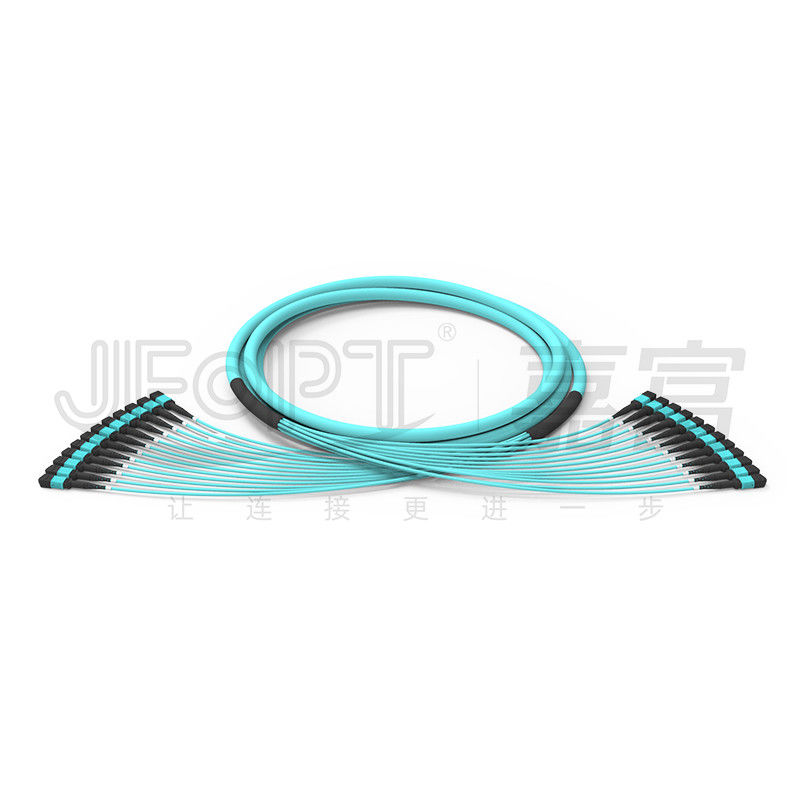

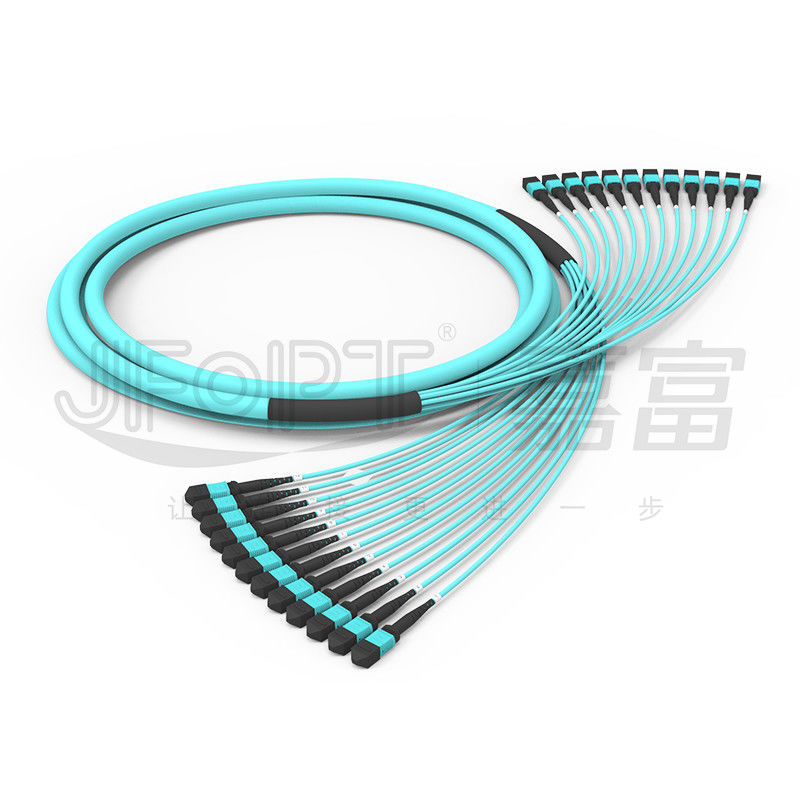

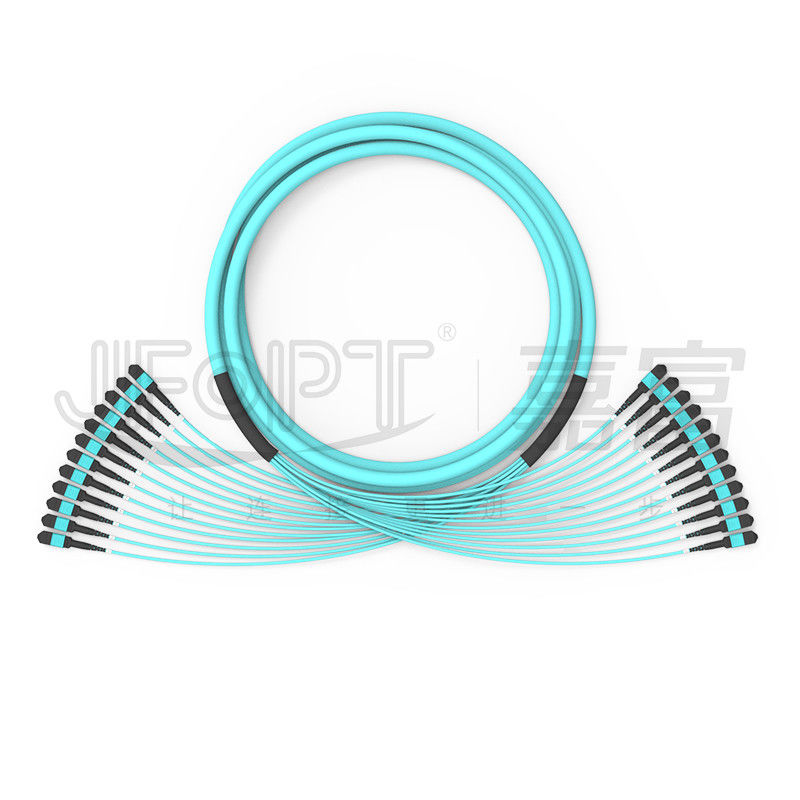

288 نوى 12 وحدة فرعية متعددة الأوضاع OM3 -300 OFNR OFNP MPO / PC Trunk Patch Cord
يعتبر وصلة ربط العمود الفقري MPO multimode OM3 288 مناسبة لمراكز الأسلاك عالية الكثافة.يتم تقسيمها عادة إلى 24 وحدة من 12 كبلات صغيرة أو 12 وحدة من 24 كبلات صغيرة.تم تجهيز كل كبل صغير للوحدة الفرعية بموصل MPO ، ولا يحتوي الموصل بأكمله على فروع ، مما يوفر بنية أكثر استقرارًا.يتم إنتاج موصلات MPO الخاصة بشركتنا باستخدام مجموعة كاملة من المعدات المستوردة ، وتخضع جميع الموصلات لاختبار 100٪ في ورشة عمل خالية من الغبار.
* سمات
|
① OFNP / OFNR تصنيف مثبطات اللهب |
يوفر كثافة أعلى ومساحة أكبر |
||||
|
|
|
||||
|
الألياف والموصلات عالية الجودة تضمن نقلًا ثابتًا للإشارة |
④ اختبار أداة ثلاثية الأبعاد بنسبة 100٪ لضمان جودة عالية |
||||
|
|
|
||||
|
⑤ سهولة التركيب والاتصال المريح |
- |
||||
|
|
- |
||||
* التطبيقات
1- كابلات شبكة مركز البيانات.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس أنثى: بدون دبوس |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابل
|
غرض |
معامل |
||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
||||||
|
عدد الألياف |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
كابل فرعي |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
24 نواة / وحدة |
|
عضو القوة المركزية |
/ |
/ |
FRP |
||||
|
القطر الخارجي للكابل الفرعي |
3.0 ملم |
||||||
|
مادة سترة الكابل الفرعي |
PVC / LSZH |
||||||
|
لون سترة الكابل الفرعي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
عضو قوة الكابل الفرعي |
غزل الأراميد |
||||||
|
قطر الغلاف الخارجي |
9.5 ملم |
9.5 ملم |
11.5 ملم |
13.5 ملم |
17.0 ملم |
||
|
مادة الغلاف الخارجي |
PVC / LSZH |
||||||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
قوة الشد (طويل المدى) |
300N |
200N |
400N |
800N |
1600 شمال |
||
|
قوة الشد (قصير المدى) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
مقاومة السحق (طويل المدى) |
300 نيوتن / 10 سم |
||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
||||||
|
تصنيف الحرائق |
OFN / OFNR / OFNP |
||||||
* اختيار التمهيد الموصل
|
نوع التمهيد MPO |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق OD |
صورة |
الرسومات |
|
التمهيد المستدير |
3.0 التمهيد L = 33 مم |
3.0 / 3.2 |
|
|
|
3.0 التمهيد L = 17 ملم |
3.0 / 3.2 |
|
|
|
|
التمهيد المربع |
3.0 التمهيد L = 25 مم |
3.0 / 3.2 |
|
|
|
علامة تبويب دفع وسحب |
عالمي لجميع الأحذية |
عالمي |
|
|
*خيارات لون السكن الموصل
|
موصل MPO |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* اختيار القطبية
|
12F التصحيح الحبل |
||||
|
|
||||
|
24F التصحيح الحبل |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
احترافية: تركز JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من المعدات من الدرجة الأولى (SUMIX / JRG / OPTOTEST) ، يمكن أن تنتج وصلات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج ومعدات MPO لإنتاج كمية كبيرة من وصلات العبور MPO بسرعة وكفاءة لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تطبق JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة ، من شراء المواد الخام إلى عمليات الإنتاج ، مع فحص ومراقبة الجودة المهنية.نجري اختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ / اختبار فقدان الإرجاع / فحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
التطوير القياسي: يمكن لـ JFOPT تطوير معايير إنتاج وصلة المرور MPO والالتزام بها بشكل صارم بناءً على متطلبات العملاء لضمان تناسق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير لاعبي MPO الأكثر تقدمًا والأداء العالي. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات عبور MPO؟
طول العبور / مادة الكابل / نوع الألياف وعدد الألياف / MPO ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2. كيف نضمن المعلمات المستقرة لقافزات MPO الخاصة بنا؟
تخضع وصلات عبور MPO من JFOPT لاختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار IL&RL بنسبة 100٪ ، مما يضمن ثبات المعلمات.
3. ما هو لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تصل إلى 30000+ موصل MPO ، مما يضمن التسليم الفوري.
4- ما هي المنتجات الأخرى المرتبطة بـ MPO التي نقدمها؟
بالإضافة إلى وصلات العبور MPO ، فإننا ننتج أيضًا استرجاع MPO ، ومخففات MPO ، ومهايئات MPO من الذكور إلى الإناث ، ووصلات التوصيل MT ، وغيرها من المنتجات ذات الصلة بـ MPO.
