مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO 96C OS2 G657A1 LL
اتصل بنا

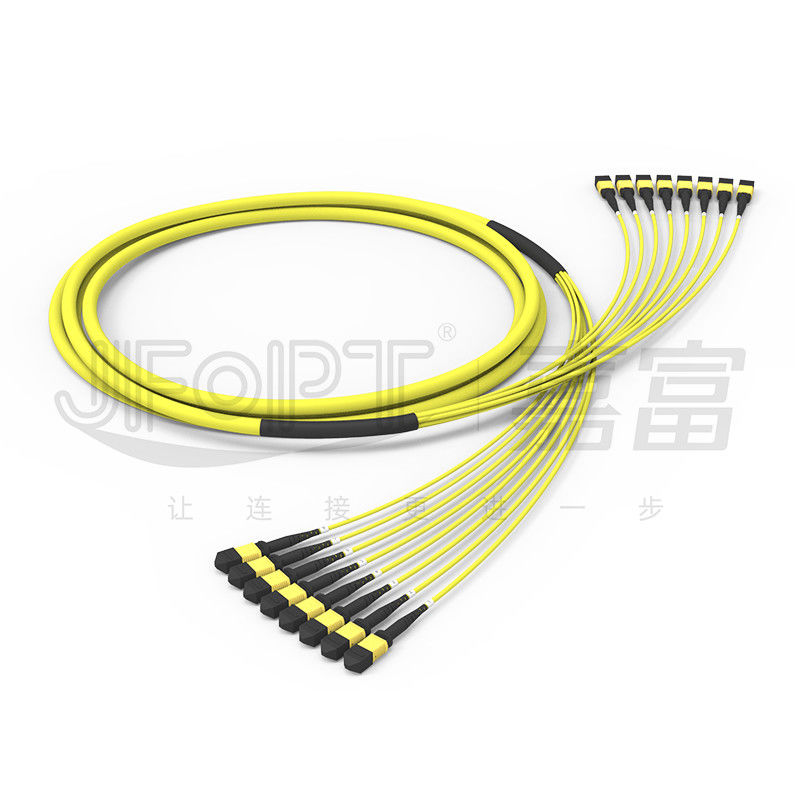

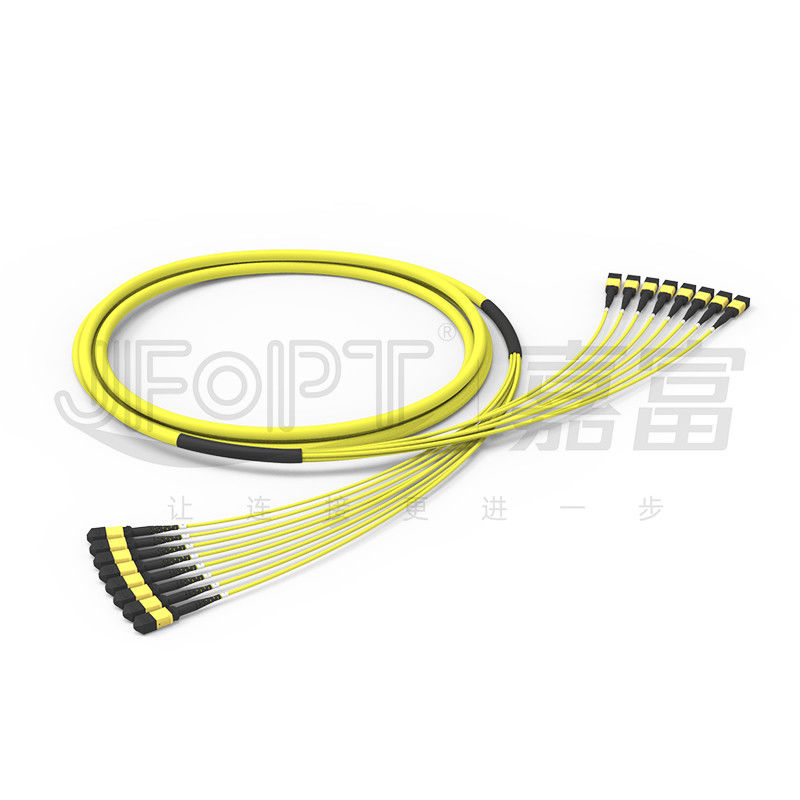

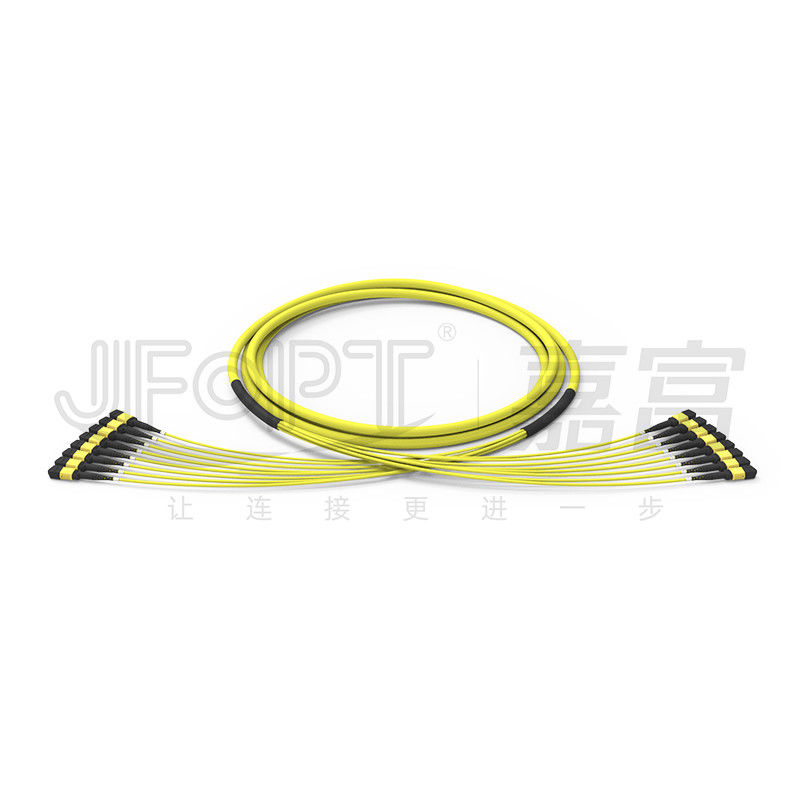

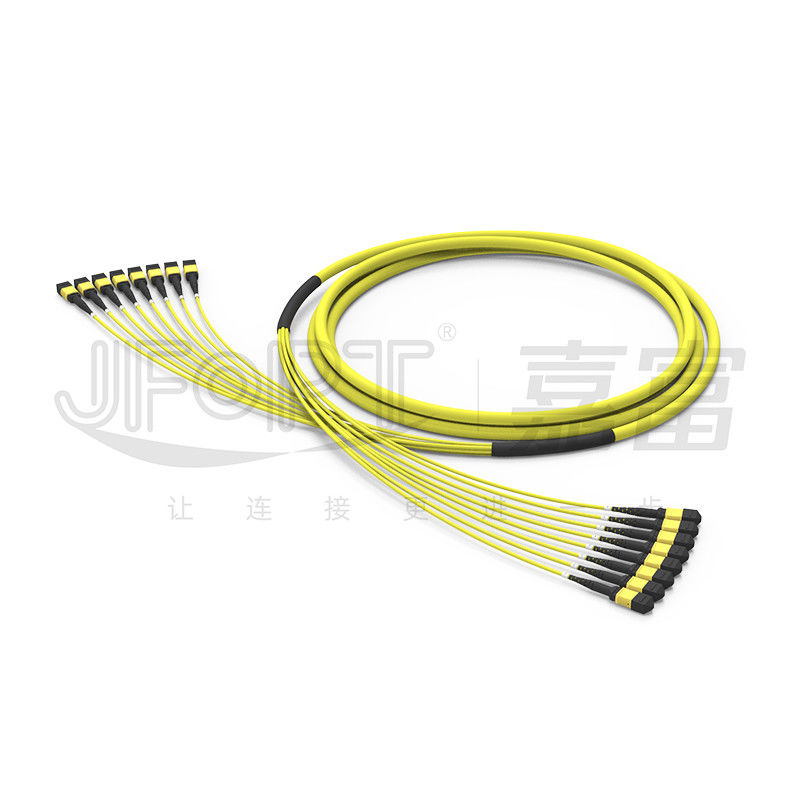

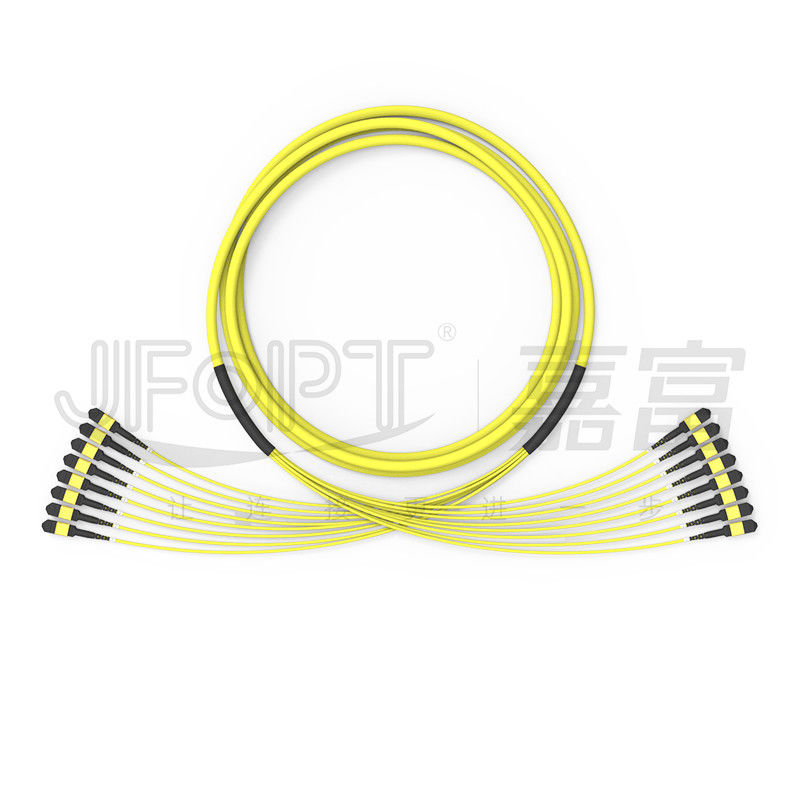

MPO Trunk Cable 96-Core 8-Unit 12 Fibers لكل وحدة أحادية الوضع OS2 منخفضة الخسارة IL ≤ 0.25dB G657A1 ألياف غير حساسة للانحناء
وصلة ألياف MPO عبارة عن وصلة عبور متكاملة متعددة النواة عالية الكثافة.يستخدم MPO ذو 96 نواة عادةً لنقل الإشارات الأساسية في مراكز البيانات.يستخدم كبل جذع MPO ذو 96 نواة والذي توفره JFOPT كبل هيكل الوحدة الفرعية ، ويمكن للعملاء الاختيار بين 12 أليافًا أو 24 أليافًا لكل وحدة فرعية.يتكون كبل جذع MPO الذي تنتجه JFOPT من 24 أليافًا لكل وحدة فرعية ويمكن تزويده بصندوق وحدة MPO 24 نواة للنشر.يمكن تخصيص موصل MPO من JFOPT بخيارات ذكر / أنثى وخيارات قياسية / منخفضة الخسارة.تُستخدم الموصلات منخفضة الفقد على نطاق واسع في مراكز البيانات ، وتنتهي باستخدام الألياف أحادية الوضع غير الحساسة للانحناء G657A1.عادة ما يكون كبل الجذع مزودًا بموصل أنثى ويمكن توصيله بموصل ذكر في صندوق الوحدة (يحتوي الموصل الذكر على دبوس توجيه والموصل الأنثوي به فتحة توجيه).
* سمات
|
① اتصال عالي الكثافة ، مما يوفر المساحة بشكل فعال ويقلل التكاليف |
②أدوات تثبيت سريعة ومريحة للنشر والصيانة |
||||
|
|
|
||||
|
③ الكابلات المرنة ، مما يسمح بالتوصيلات المباشرة أو التفرع بناءً على سيناريوهات مختلفة |
④ واجهة قياسية ، مما يتيح سهولة التوصيل البيني |
||||
|
|
|
||||
|
⑤ تم اختباره بنسبة 100٪ في مصنع JFOPT لضمان أداء ناقل الحركة |
- |
||||
|
|
- |
||||
* التطبيقات
1- كابلات شبكة مركز البيانات.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس أنثى: بدون دبوس |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* معلمات الكابل
|
غرض |
معامل |
||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
||||||
|
عدد الألياف |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
عدد حدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
24 نواة / وحدة |
|
عضو القوة المركزية |
/ |
/ |
FRP |
||||
|
القطر الخارجي لوحدة الكابلات الفرعية |
3.0 ملم |
||||||
|
مادة سترة وحدة الكابلات الفرعية |
PVC / LSZH |
||||||
|
لون سترة وحدة الكابلات الفرعية |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
عضو قوة وحدة الكابلات الفرعية |
غزل الأراميد |
||||||
|
قطر الغلاف الخارجي |
9.5 ملم |
9.5 ملم |
11.5 ملم |
13.5 ملم |
17.0 ملم |
||
|
مادة الغلاف الخارجي |
PVC / LSZH |
||||||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
قوة الشد (طويل المدى) |
300N |
200N |
400N |
800N |
1600 شمال |
||
|
قوة الشد (قصير المدى) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
مقاومة السحق (طويل المدى) |
300 نيوتن / 10 سم |
||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
||||||
|
تصنيف الحرائق |
OFN / OFNR / OFNP |
||||||
* اختيار التمهيد الموصل
|
نوع التمهيد MPO |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق OD |
صورة |
الرسومات |
|
التمهيد المستدير |
3.0 التمهيد L = 33 مم |
3.0 / 3.2 |
|
|
|
3.0 التمهيد L = 17 ملم |
3.0 / 3.2 |
|
|
|
|
التمهيد المسطح |
3.0 التمهيد L = 25 مم |
3.0 / 3.2 |
|
|
|
علامة تبويب دفع وسحب |
عالمي لجميع الأحذية |
عالمي |
|
|
*خيارات لون الموصل
|
موصل MPO |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* اختيار القطبية
|
12F التصحيح الحبل |
||||
|
|
||||
|
24F التصحيح الحبل |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
تخصص: تركز JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات ، مع الخبرة المهنية ومجموعة كاملة من المعدات ذات العلامات التجارية الأعلى (SUMIX / JRG / OPTOTEST) ، مما يتيح إنتاج وصلات MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج ومعدات MPO لإنتاج كمية كبيرة من وصلات العبور MPO بسرعة وكفاءة لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تطبق JFOPT رقابة صارمة على الجودة في جميع أنحاء المواد الخام وعملية الإنتاج ، مع فحص ومراقبة الجودة المهنية في كل مرحلة ، بما في ذلك اختبار التداخل ثلاثي الأبعاد بنسبة 100٪ ، واختبار فقدان الإدخال ، والفحص النهائي لضمان جودة المنتج. |
|
||||
|
الخدمة والدعم الفني: يمكن لـ JFOPT تطوير معايير إنتاج وصلة المرور MPO والالتزام بها بشكل صارم بناءً على متطلبات العملاء لضمان تناسق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير لاعبي MPO الأكثر تقدمًا والأداء العالي. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما هي القضايا التي يجب مراعاتها عند تخصيص وصلات عبور MPO؟
طول العبور / مادة الكبل / نوع الألياف وعدد النواة / موصلات ذكر أو أنثى / معايير فقدان الإدراج / متطلبات اللون / الملصقات وطلبات التخصيص.
2. كيف نضمن المعلمات المستقرة لقافزات MPO الخاصة بنا؟
تخضع وصلات العبور MPO من JFOPT لاختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدخال بنسبة 100٪ ، مما يضمن ثبات المعلمات.
3. ما هو لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تصل إلى 30000+ موصل MPO ، مما يضمن التسليم الفوري.
4- ما هي المنتجات الأخرى المرتبطة بـ MPO التي نقدمها؟
بالإضافة إلى وصلات العبور MPO ، فإننا ننتج أيضًا استرجاع MPO ، ومخففات MPO ، ومهايئات MPO من ذكر إلى أنثى ، ووصلات توصيل MT ، وغيرها من المنتجات ذات الصلة بـ MPO.
