مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MTP-LC 12F G657A1 / A2 0.9 مم
اتصل بنا

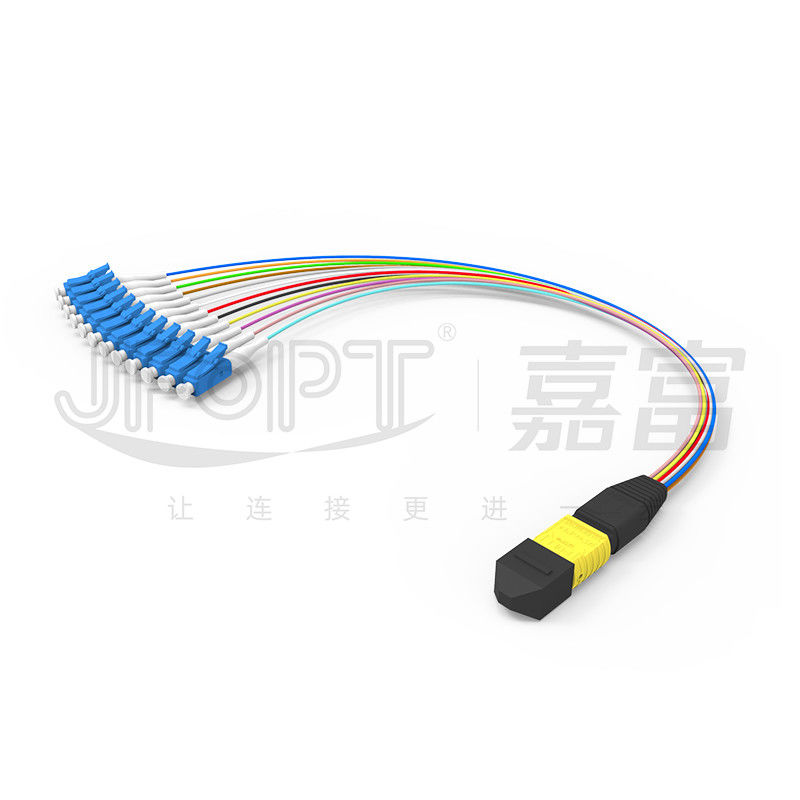

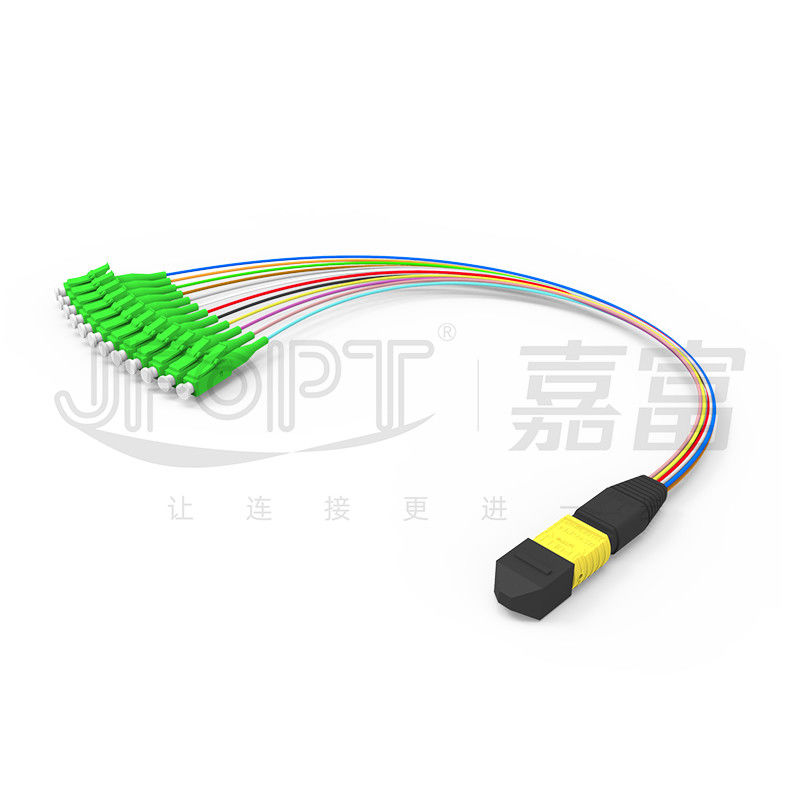

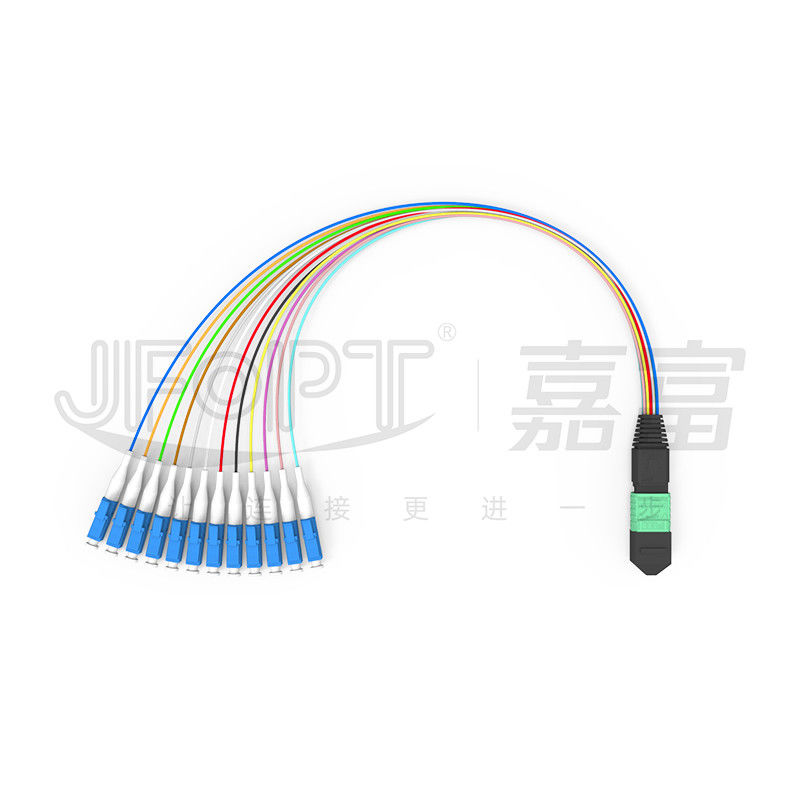

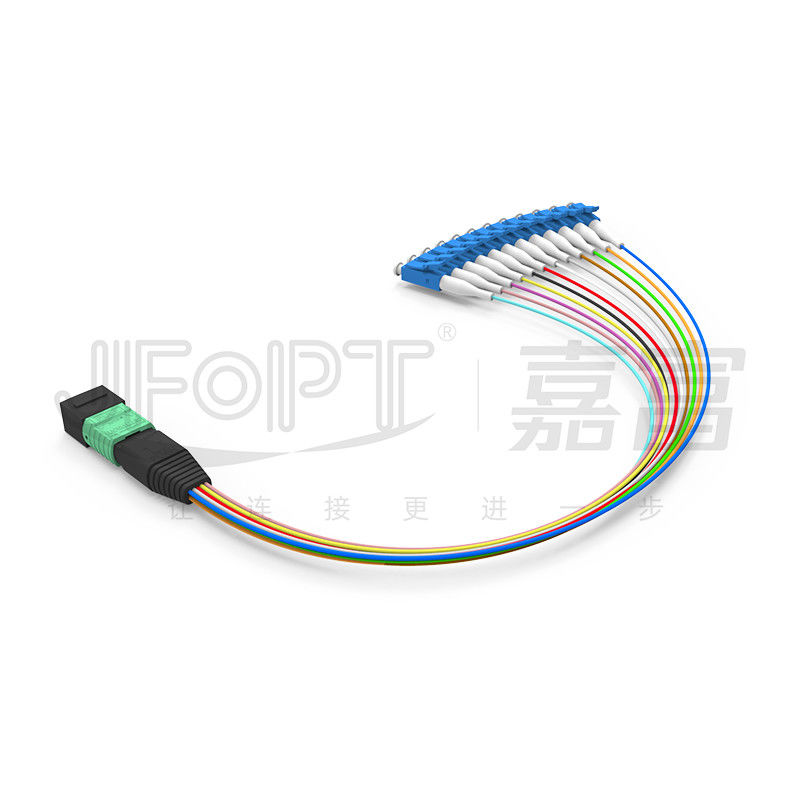

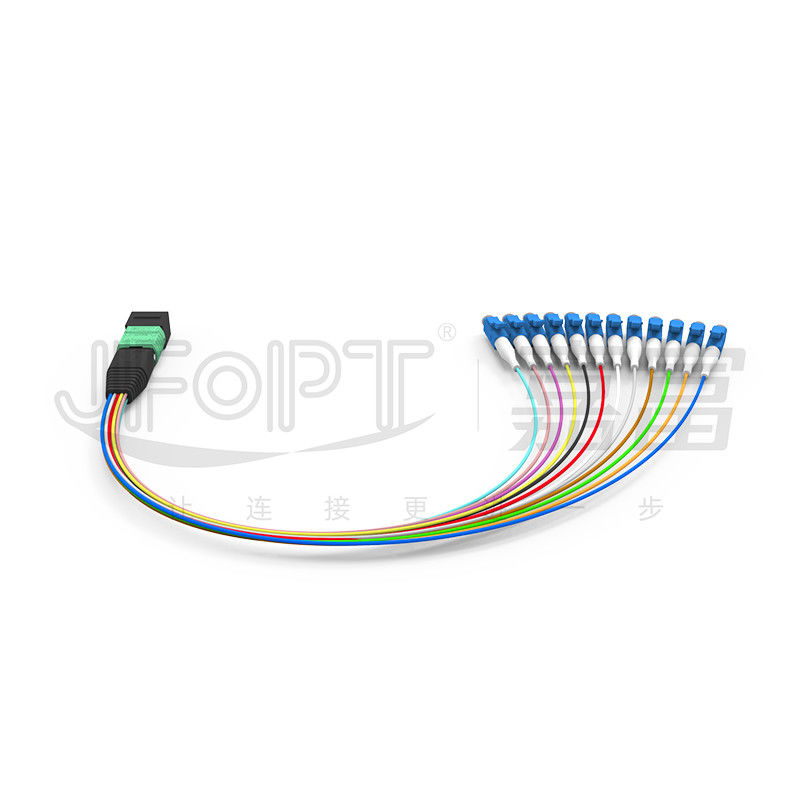

MTP - 12 * LC 12 - Core OS2 G657A1 G657A2 0.9mm Furcation Branch MTP Patch Cord
يتكون العبور الفرعي MTP-LC 0.9 مم من موصل USConec MTP وطويق MT ، وموصل LC مع حلقة سيراميك من الدرجة A ، وألياف عالية الجودة تحمل علامة YOFC أو Corning ، مما يضمن خسارة منخفضة للغاية وقابلية تكرار عالية من خلال التلميع والتحكم في الوجه النهائي.يستخدم هذا المنتج بشكل أساسي في وحدات لوحة التصحيح MTP ويتم تثبيته في إطارات توزيع ألياف MTP / MPO ، مما يمكّن وصلات العبور الأساسية MPO من الاتصال بوصلات وصلات LC المزدوجة وتوزيع الألياف في مخططات الأسلاك 40 / 100G.
* سمات
|
موصلات USConec MTP
|
تبسيط إدارة الكابلات
|
|
|
|
يدعم معدلات من 10G / 25G إلى 40G / 100G
|
④ الحد الأدنى لنصف قطر الانحناء 7.5 مم
|
|
|
|
⑤ مناسب للتطبيقات عالية الكثافة مع نقل ثابت
|
⑥ متوافق بنسبة 100٪ مع اختبار 3D القياسي IEC
|
|
|
* التطبيقات
1- شبكات الوصول إلى الألياف.
2. الألياف نقل البيانات.
3- أنظمة الاتصالات الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MTP
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MTP |
معيار SM |
0.25 ديسيبل |
0.5 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.45 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
*معلمات موصل LC
|
خصائص الموصل |
نوع الموصل |
LC |
|||
|
نوع وجه النهاية |
وضع فردي: UPC / APC Multimode: UPC |
||||
|
نوع الطويق |
أ - الصف الطويق السيراميك زركونيا |
||||
|
لون الموصل |
أزرق / أخضر / بيج / أكوا / بنفسجي / أخضر ليموني |
||||
|
فقدان الإدراج |
≤0.3 ديسيبل / ≤0.2 ديسيبل / ≤0.15 ديسيبل |
||||
|
تعويض الخساره |
الوضع الفردي: UPC≥50dB ؛APC≥60dB ؛المتعدد: ≥25dB |
||||
|
التكرار |
≤0.2 ديسيبل |
||||
|
التبادل |
≤0.2 ديسيبل |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* خيارات لون الموصل
|
موصل MTP |
||||
|
SM |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 346C |
رقم اللون المرجعي PANTONE 106C |
|||
|
|
|
|||
|
مم |
اللون البيج |
أسود |
||
|
رقم اللون المرجعي PANTONE 7534U |
رقم اللون المرجعي PANTONE Black 6C |
|||
|
|
|
|||
|
أكوا |
هيذر فيوليت |
|||
|
رقم اللون المرجعي PANTONE 310C |
رقم اللون المرجعي PANTONE 1905C |
|||
|
|
|
|||
|
مونسيل فيوليت |
أرجواني |
|||
|
رقم اللون المرجعي PANTONE 2587C |
رقم اللون المرجعي PANTONE 208C |
|||
|
|
|
|||
|
ليمون اخضر |
- |
|||
|
رقم اللون المرجعي PANTONE 375C |
||||
|
|
||||
* اختيار القطبية
|
MPO / MTP |
||||
|
|
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
التخصص: مع أكثر من 20 عامًا من الخبرة في إنتاج MPO وإنتاج وصلات الألياف البصرية التقليدية ، فإن JFOPT لديها فريق بحث وتطوير محترف ومعدات إنتاج مخصصة لتلبية احتياجات التثبيت المختلفة.لقد اجتازت منتجاتنا العديد من الشهادات والاختبارات الدولية. |
|
||||
|
القدرة على التصنيع: تمتلك JFOPT خطوط إنتاج متعددة للموصلات MPO والموصلات التقليدية ، بالإضافة إلى معدات الكابلات والفروع ، مما يضمن التسليم السريع. |
|
||||
|
رقابة جودة: لدى JFOPT تدابير صارمة لمراقبة الجودة ، بما في ذلك الفحص النهائي للمصنع واختبار 100 ٪ ، باستخدام معدات اختبار احترافية لضمان أداء نقل مستقر. |
|
||||
|
التوحيد: يمكن أن توفر JFOPT خدمات تخصيص متنوعة لأنواع الموصلات وأنواع الكابلات والأقطار الخارجية واللون وتسلسل الأسلاك والتعبئة وغير ذلك ، وأيضًا دعم الإنتاج المخصص بناءً على التصميمات أو العينات المقدمة من العميل ، مما يضمن الاتساق واستقرار الأداء لتلبية متطلبات الأسلاك المختلفة . |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير وإنتاج مختلف وصلات الألياف البصرية عالية الأداء ، لتلبية متطلبات السوق المتغيرة. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما الذي يجب مراعاته عند تخصيص وصلات العبور MTP؟
طول وصلة عبور MTP / مادة الكابل / نوع الألياف وعدد النواة / جنس الموصل (ذكر / أنثى) / مواصفات فقدان الإدراج / تفضيلات اللون / متطلبات الملصقات والتخصيص.
2. كيف نضمن استقرار وصلات العبور MTP؟
تخضع وصلات العبور MTP من JFOPT لاختبار تداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدراج بنسبة 100٪ لضمان استقرار المعلمة.
3. لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تزيد عن 30000 موصل MTP ، مما يضمن التسليم الفوري لطلباتك.
4. ما هي المنتجات المشتقة الأخرى MTP التي نقدمها؟
نقوم أيضًا بتصنيع استرجاع MTP / مخففات MTP / مغيرات جنس MTP / وصلات ربط MT / من بين المنتجات الأخرى ذات الصلة بـ MTP.
