مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
FC / ST 12F شبكة سحب - سلك تصحيح كسر العين
اتصل بنا

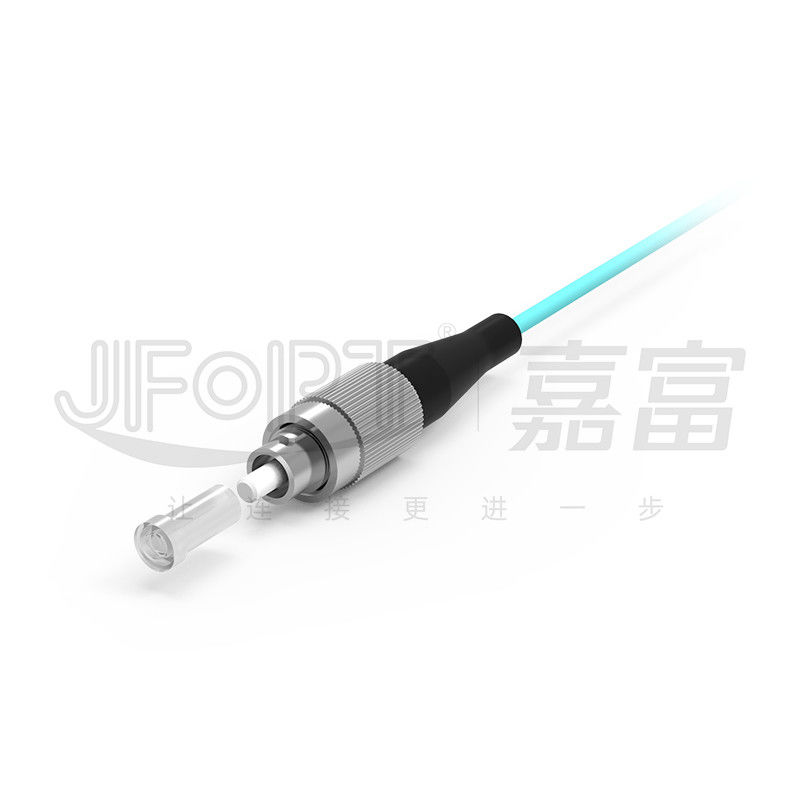

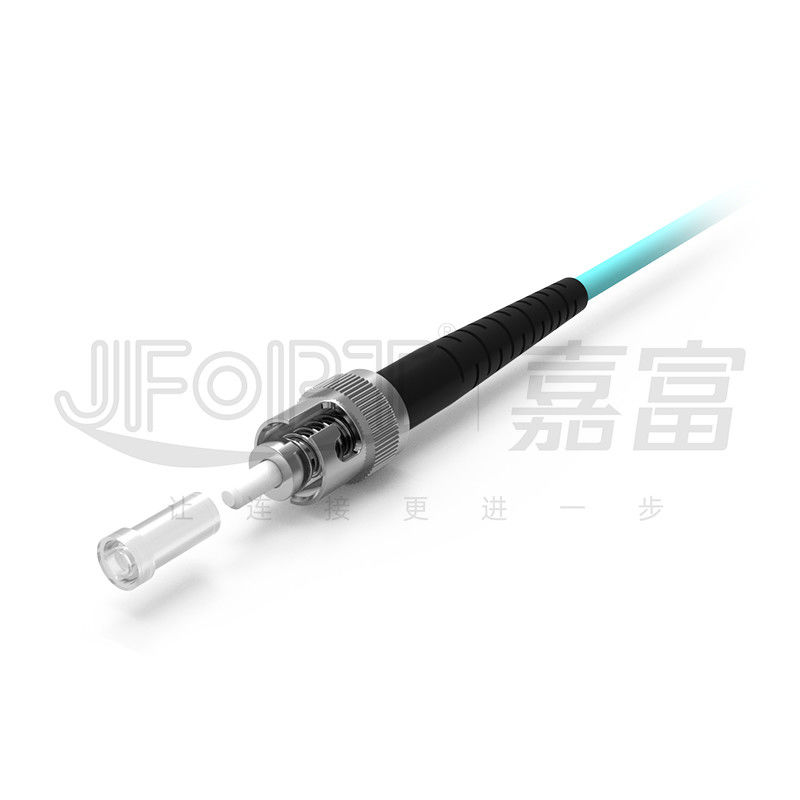

FC / ST Pre-Terminated Breakout Cable Patch Cord 12 Cores Pull - Eye Kit بشبكة ذات فروع متساوية الطول

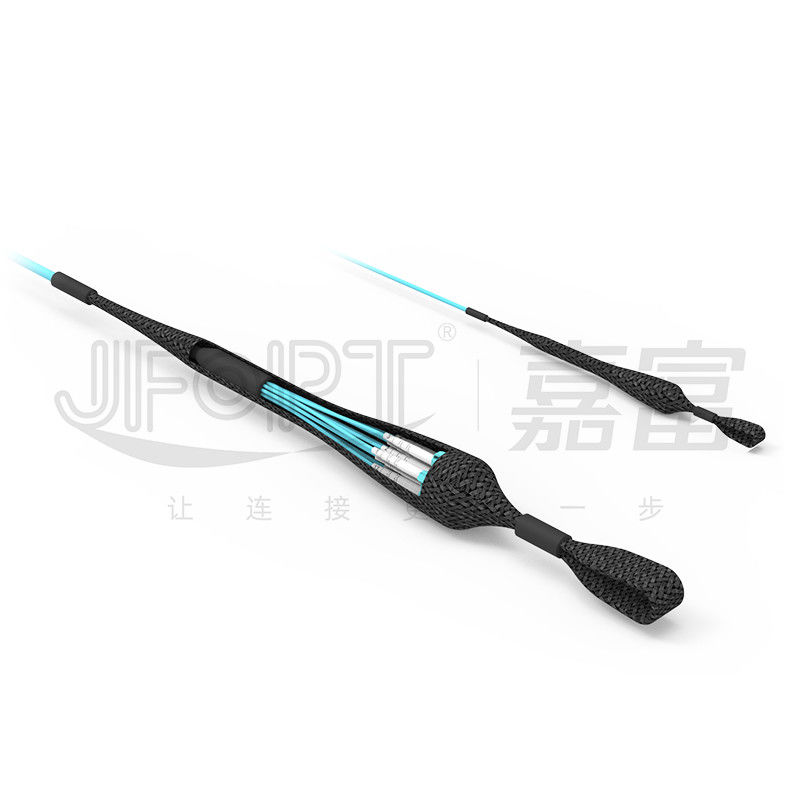

إن كبل القطع المُنتهي مسبقًا FC / ST المزود بمجموعة سحب شبكية هو نوع من وصلات العبور متعددة النواة التي تم إنهاؤها بموصلات FC أو ST وإضافة مجموعة سحب شبكية على الجزء المتفرّع.يمكن الاحتفاظ بجميع الفروع بطول ثابت لتحقيق التوحيد ، أو يمكن ترتيبها بطريقة متداخلة لتشكيل تفريع غير منتظم بناءً على المتطلبات المخصصة.طورت JFOPT مجموعة أدوات سحب شبكية (بدون أنبوب داخلي) للقافزات المنتهية مسبقًا ، مما يزيد الحد الأدنى من القطر الخارجي لقسم التفرع.يستخدم هذا الهيكل بشكل أساسي لتسهيل سحب الأسلاك تحت متطلبات التوتر المنخفض.
* سمات
|
① هيكل جر بسيط وفعال من حيث التكلفة وسهل التشغيل |
متوافق مع الكابلات الضوئية بأقطار خارجية تتراوح من 3-25 مم |
||||
|
|
|
||||
|
③ خيارات القطر الخارجي للفرع: 0.9 مم / 2.0 مم / 3.0 مم |
موصلات قابلة للتخصيص ونماذج الكابلات وأطوال الفروع وما إلى ذلك |
||||
|
|
|
||||
|
⑤ إنهاء المصنع واختباره بنسبة 100٪ لضمان أداء الإرسال |
|
||||
|
|
- |
||||
*التطبيقات
1- شبكات الوصول إلى الألياف
2. الألياف نقل البيانات
3- أنظمة الاتصالات الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx
* معلمات الموصل
|
نوع الموصل |
SC / LC / FC / ST |
|||
|
نوع الطويق |
وضع واحد: UPC / APC ؛الوضع المتعدد: UPC |
|||
|
مادة الطويق |
الطويق السيراميك زركونيا الصف |
|||
|
لون الموصل |
أزرق / أخضر / بيج / أكوا / موف |
|||
|
فقدان الإدراج |
≤0.3 ديسيبل / ≤0.2 ديسيبل / ≤0.15 ديسيبل |
|||
|
تعويض الخساره |
وضع واحد: UPC≥50dB ؛APC≥60dB ؛الوضع المتعدد: ≥25dB |
|||
|
التكرار |
≤0.2 ديسيبل |
|||
|
التبادل |
≤0.2 ديسيبل |
|||
* معلمات الهندسة ثلاثية الأبعاد (اختياري)
|
أغراض |
اتحاد الوطنيين الكونغوليين |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
مم |
SM |
مم |
SM |
SM |
|
|
نصف قطر الانحناء (مم) |
10-25 |
7-25 |
5-12 |
|||
|
إزاحة القمة (ميكرومتر) |
≤50 |
≤30 |
||||
|
الألياف منخفضة (نانومتر) |
± 100 |
|||||
|
زاوية الانحراف (°) |
0 |
8 ± 0.3 |
||||
|
انحراف زاوية الرابطة (°) |
0 |
± 0.5 |
||||
|
قطر الألياف (ميكرومتر) |
123-135 |
|||||

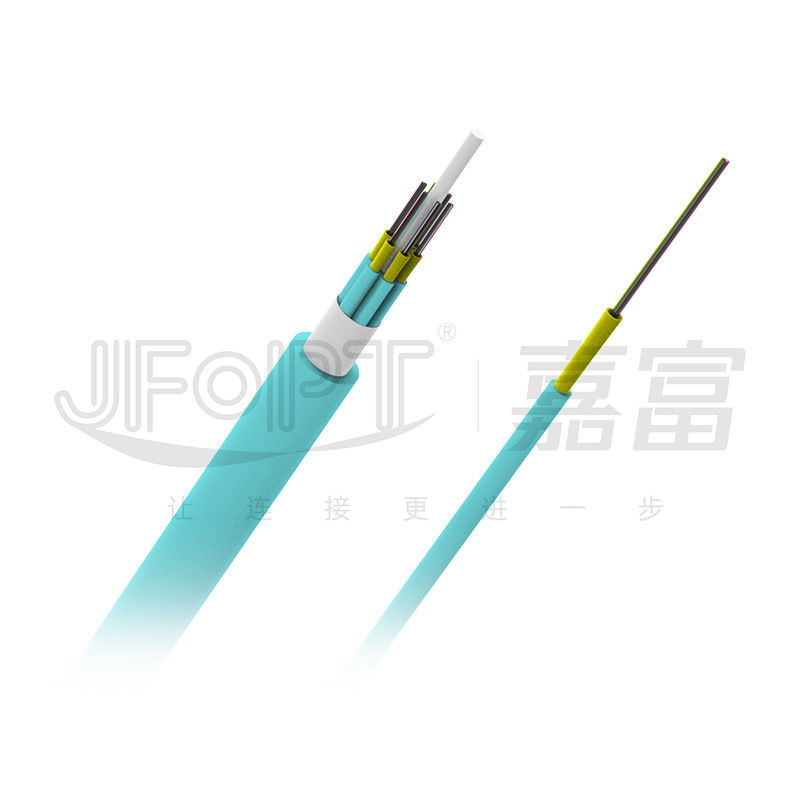

* معلمات الكابلات الضوئية
|
مشروع |
معامل |
|||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
عدد الألياف |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
قطر عازلة ضيق |
0.9 مم |
|||||||
|
عضو قوة |
غزل الأراميد |
|||||||
|
مادة الغلاف الخارجي |
PVC / LSZH |
|||||||
|
قطر الغلاف الخارجي |
3.0 ملم |
5.0 ملم |
5.2 ملم |
5.5 ملم |
6.2 ملم |
8.2 ملم |
9.5 ملم |
10.5 ملم |
|
لون الغلاف الخارجي |
أصفر / برتقالي / أكوا / أخضر / بنفسجي / حسب الطلب |
|||||||
|
قوة الشد (طويل المدى) |
150N |
300N |
||||||
|
قوة الشد (قصير المدى) |
300N |
600N |
||||||
|
مقاومة السحق (طويل المدى) |
200 شمال / 10 سم |
|||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
|||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||||||
|
تصنيف الحرائق |
OFN / OFNR / O FNP |
|||||||
* خيارات التفرع
|
|
|
|
هيكل الكابل الرئيسي |
|
|
|
|
|
Fanout بنفس الطول |
Fanout بطول غير متساوٍ |
|
|
|
|
متفرعة من وحدة فرعية مباشرة |
|
|
|
|
|
المتفرعة من fber مع 2.0 / 3.0mm أنبوب فضفاض |
|
|
|
|
|
متفرعة من الألياف مع أنبوب مدرع 3.0 مم |
|
|
|
|
|
متفرعة من الألياف مع أنبوب مدرع حلزوني 3.0 مم |
|
* تغليف المنتج
|
|
|
|
تغليف أكياس سميكة ذاتية الختم |
تغليف الكرتون السميك |
* قوة المصنع
|
خبرة: لقد تراكمت لدى JFOPT سنوات من الخبرة في عملية إنتاج العبور الأساسي الكبير ، مما يضمن خسارة منخفضة وعمرًا طويلاً في البيئات المعقدة. |
|
||||
|
القدرة التصنيعية: مع 5 خطوط إنتاج ومعدات ، تم تجهيز JFOPT بآلات قطع الكابلات متعددة الأقطاب ذات القطر الكبير ، مما يضمن كابلات سريعة وفعالة وملفوفة بدقة لضمان التسليم الفوري. |
|
||||
|
رقابة جودة: تطبق JFOPT رقابة صارمة على الجودة ، وتعالج أي مشكلات غير طبيعية يتم مواجهتها عادةً في الكابلات ذات العد الأساسي الكبير من خلال تحسين جودة المواد الخام.تخضع جميع عمليات إنتاج الموصل للفحص والاختبار بنسبة 100٪. |
|
||||
|
التطوير القياسي: يمكن لـ JFOPT تخصيص كابلات التوصيل وفقًا لمتطلبات المستخدم ، بما في ذلك لون الكابل والقطر الخارجي ونوع الألياف الأساسية والكمية وهيكل التغليف.تُستخدم عينات الختم والرسومات الهندسية لضمان تنفيذ المواصفات الفنية للمنتج والاتساق عبر أوامر الدُفعات المختلفة. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف يعمل باستمرار على تطوير لاعبي ألياف أكثر تقدمًا وعالية الأداء. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما الذي يجب مراعاته عند تخصيص أسلاك التصحيح القياسية للألياف البصرية؟
الطول الإجمالي لسلك التصحيح / طول الفرع / قطر كابل الفرع / مادة كبل الألياف / نوع الألياف وعدد النوى / اللون / الملصقات ومتطلبات التخصيص الأخرى.
2- كيف نضمن استقرار أسلاك التصحيح القياسية للألياف البصرية؟
تخضع أسلاك التصحيح بالألياف الضوئية من JFOPT لتصميم عملية لضمان اجتياز 100٪ من الموصلات لاختبار فقدان الإدخال وفحص الوجه النهائي ، مما يضمن معلمات مستقرة.
3. ما هو لدينا مهلة التسليم؟
بالنسبة للمنتجات القياسية ، يتم التحكم في مهلة التسليم في غضون 5 أيام عمل ، مما يضمن الشحن السريع.
