مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MTP-MTP 16C OM3 / 4/5 3.0 LSZH Aque
اتصل بنا

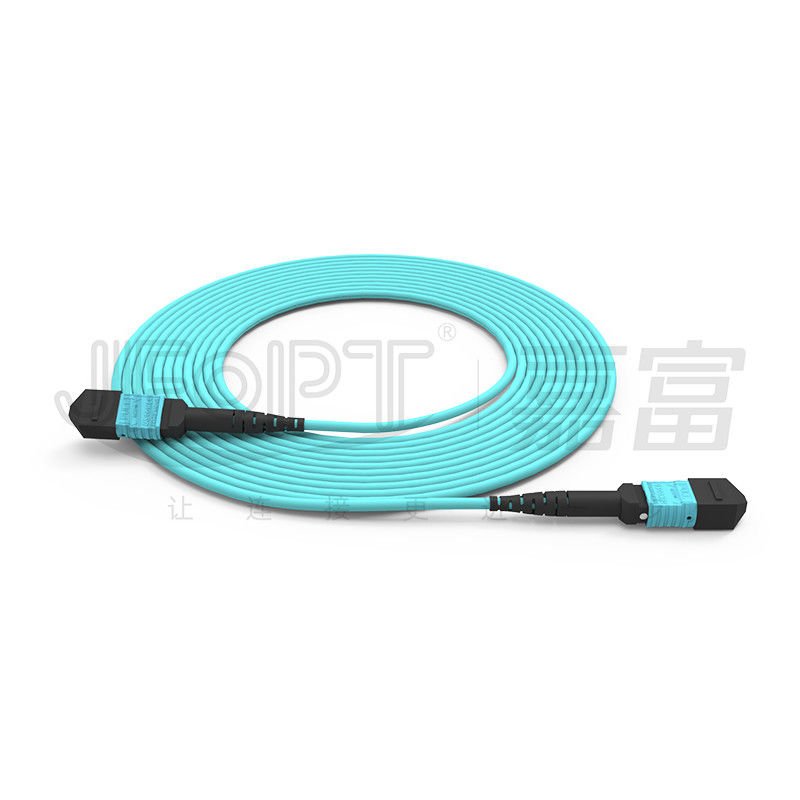

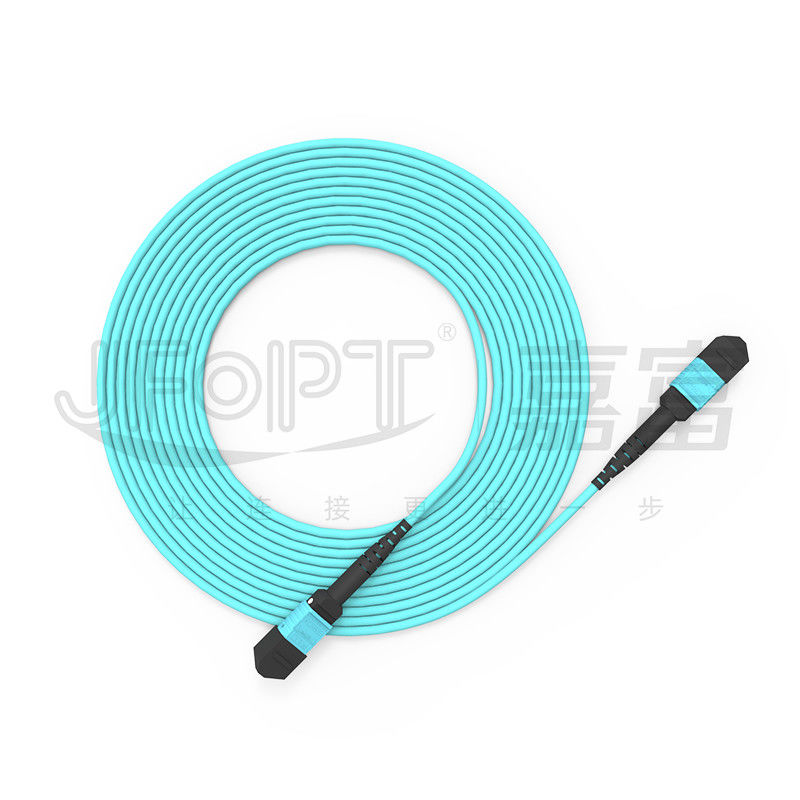

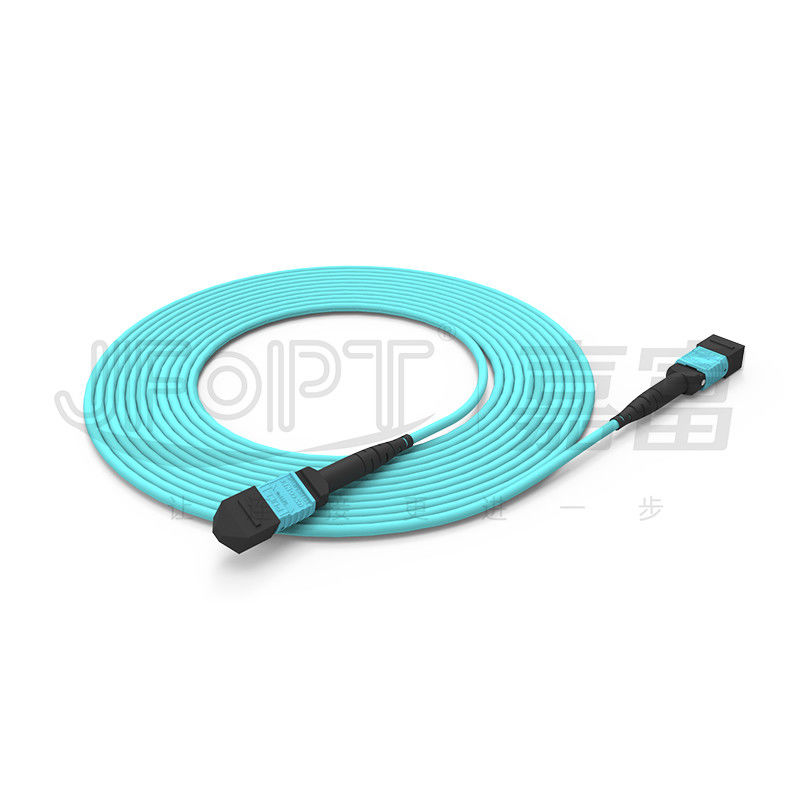

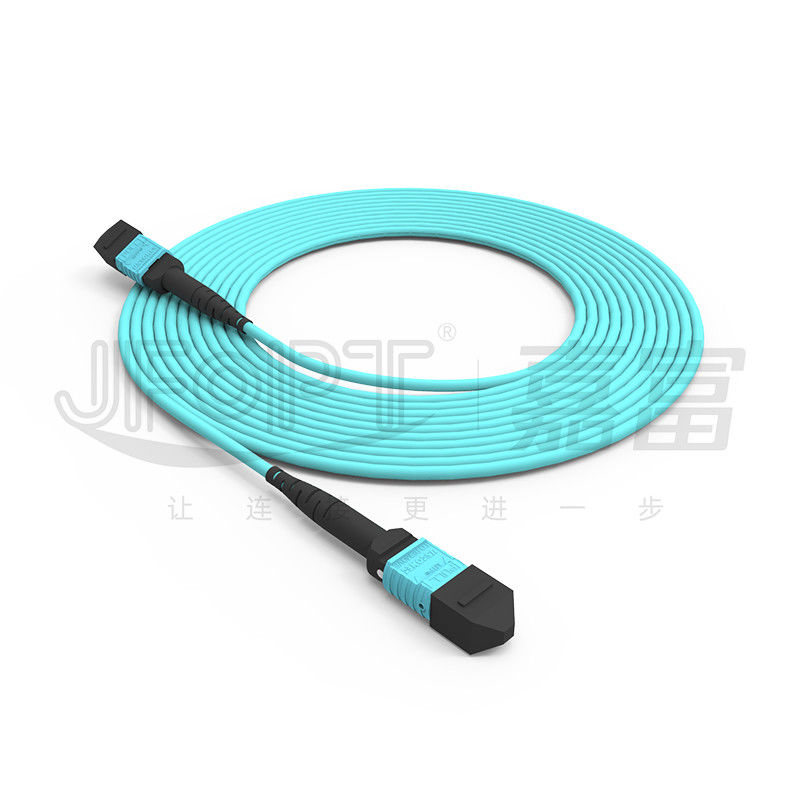

MTP 16 Cores Fiber Jumper OM3 / OM4 / OM5 Multimode 3.0 LSZH Aqua MTP Patch Cord
يستخدم كل من JFOPT MTP و MTP PRO الموصلات والحلقات المستوردة الأصلية من USCONEC ، ويخضعان لعملية تلميع من 5 خطوات لضمان أن أداء الموصل يلبي معايير IEC.تستخدم وصلات العبور الأساسية MTP-MTP على نطاق واسع للاتصال بين غرف مركز البيانات والمباني.يتميز موصل MTP المكون من 16 نواة بتصميم key-up / key-down ، وعندما يقترن بمحول MPO / MTP 16 نواة مخصص ، فإنه يتيح نقل الإشارة لـ 8 قنوات داخل كابل واحد ، مما يقلل بشكل كبير من مساحة اللوحة الأمامية وحجم الأسلاك .تستخدم وصلات JFOPT ذات 16 نواة MTP كابلات صغيرة أو كبلات شريطية معززة بخيوط أراميد مستوردة عالية الشد وألياف OM3 / OM4 / OM5 من علامات تجارية مثل YOFC أو Corning ، مع مادة غمد خارجية جديدة توفر عمرًا طويلاً وقدرة على التكيف على نطاق واسع و ثبات عالي لنقل البيانات.
* سمات
|
① 16 نواة اتصال كابل الألياف البصرية ، صف واحد الحلقات MTP 16 النوى |
②مصنوع من ألياف OM3 / OM4 / OM5 غير الحساسة للانحناء لتعزيز استقرار ناقل الحركة |
||||
|
|
|
||||
|
متوفر مع حلقات الخسارة القياسية USCONEC وحلقات MTP منخفضة الخسارة لتلبية متطلبات الميزانية والخسارة المختلفة |
④ تم إنهاء المصنع بنسبة 100٪ واختباره لضمان أداء ناقل الحركة |
||||
|
|
|
||||
|
⑤ مناسبة لبيئات الأسلاك عالية الكثافة |
⑥ موصلات وحلقات أصلية 100٪ مستوردة |
||||
|
|
|
||||
* التطبيقات
1- شبكات الوصول إلى الألياف.
2. الألياف نقل البيانات.
3- أنظمة الاتصالات الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MTP
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MTP |
معيار SM |
0.25 ديسيبل |
0.5 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.45 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
* معلمات الكابل
|
أغراض |
حدود |
|||
|
نوع الألياف |
اختياري G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
اختياري 8/12/16/24 |
|||
|
عضو قوة |
غزل الأراميد |
|||
|
مادة الغلاف الخارجي |
اختياري LSZH / PVC / TPU |
|||
|
قطر الغلاف الخارجي |
3.0 ملم |
|||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
|||
|
قوة الشد (طويل المدى) |
80N |
|||
|
قوة الشد (قصير المدى) |
150N |
|||
|
مقاومة السحق (طويل المدى) |
100N / سم |
|||
|
مقاومة الانهيار (قصير المدى) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
تصنيف الحرائق |
اختياري OFN / OFNR / OFNP |
|||
|
أغراض |
حدود |
|||
|
نوع الألياف |
اختياري G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
2 ~ 12 نواة |
|||
|
عضو قوة |
غزل الأراميد |
|||
|
مادة الغلاف الخارجي |
اختياري LSZH / PVC / TPU |
|||
|
قطر الغلاف الخارجي |
2.5x5.0 مم |
|||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
|||
|
قوة الشد (طويل المدى) |
100N |
|||
|
قوة الشد (قصير المدى) |
200N |
|||
|
مقاومة السحق (طويل المدى) |
200N / سم |
|||
|
مقاومة الانهيار (قصير المدى) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
50 ملم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
30 ملم |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
تصنيف الحرائق |
اختياري OFN / OFNR / OFNP |
|||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
*اختيار لون السكن الموصل
|
موصل MTP |
||||
|
SM |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 346C |
رقم اللون المرجعي PANTONE 106C |
|||
|
|
|
|||
|
مم |
اللون البيج |
أسود |
||
|
رقم اللون المرجعي PANTONE 7534U |
رقم اللون المرجعي PANTONE Black 6C |
|||
|
|
|
|||
|
أكوا |
هيذر فيوليت |
|||
|
رقم اللون المرجعي PANTONE 310C |
رقم اللون المرجعي PANTONE 1905C |
|||
|
|
|
|||
|
البنفسجي |
أرجواني |
|||
|
رقم اللون المرجعي PANTONE 2587C |
رقم اللون المرجعي PANTONE 208C |
|||
|
|
|
|||
|
ليمون اخضر |
|
|||
|
رقم اللون المرجعي PANTONE 375C |
||||
|
|
||||
* اختيار التمهيد الموصل
|
نوع التمهيد MTP |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق OD |
صورة |
الرسومات |
|
التمهيد المستدير |
2.0 التمهيد L = 33.2 مم |
2.0 |
|
|
|
3.0 التمهيد L = 33.2 ملم |
2.5 / 3.0 |
|
|
|
|
3.0 التمهيد L = 16 ملم |
3.0 |
|
|
|
|
3.0 التمهيد للانحناء L = 33.6 مللي متر |
3.0 |
|
|
|
|
3.6 التمهيد L = 33.2 مم |
3.6 |
|
|
|
|
3.6 التمهيد L = 16 ملم |
3.6 |
|
|
|
|
3.6 التمهيد للانحناء L = 33.6 مللي متر |
3.6 |
|
|
|
|
4.5 التمهيد L = 33.2 مم |
4.0 / 4.5 |
|
|
|
|
5.5 التمهيد L = 33.2 مم |
5.0 / 5.5 |
|
|
|
|
التمهيد كابل الشريط |
3.0 * 6.0 التمهيد L = 33.2 ملم |
3.0 * 6.0 |
|
|
|
2.5 * 5.0 التمهيد L = 21.3 ملم |
2.5 * 5.0 |
|
|
|
|
التمهيد الألياف الشريط عارية |
التمهيد من الألياف الشريطية العارية L = 19 مللي متر |
الألياف الشريطية العارية |
|
|
|
علامة تبويب دفع وسحب |
عالمي لجميع الأحذية |
عالمي |
|
|
*اختيار القطبية
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
احترافي: تركز JFOPT على إنتاج وصلات العبور الليفية لأكثر من 20 عامًا وتمتلك تقنيات تصنيع احترافية لإنتاج وصلات ربط من الألياف عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج ومعدات ، مما يسمح بإنتاج سريع وفعال لكمية كبيرة من وصلات العبور الليفية لتلبية متطلبات العملاء. |
|
||||
|
مراقبة الجودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة ، بما في ذلك عمليات التفتيش والمراقبة المهنية للجودة في كل مرحلة من شراء المواد الخام إلى عمليات الإنتاج.يتم إجراء اختبار فقد الإدخال وفحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
التنفيذ القياسي: يمكن لـ JFOPT أن تطور وتلتزم بصرامة بمعايير إنتاج وصلة الألياف الليفية وفقًا لمتطلبات العملاء ، مما يضمن الاتساق واستقرار أداء المنتجات. |
|
||||
|
الابتكار التكنولوجي: تؤكد JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير لاعبي ألياف أكثر تقدمًا وعالية الأداء. |
|
||||
|
دعم الخدمة: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1.ما الذي يجب مراعاته عند تخصيص وصلات العبور MTP؟
طول وصلة عبور MTP / مادة الكبل / نوع الألياف وعدد النواة / جنس الموصل (ذكر / أنثى) / مواصفات فقدان الإدراج / تفضيلات اللون / متطلبات الملصقات والتخصيص
2. كيف نضمن استقرار وصلات العبور MTP؟
تخضع وصلات العبور MTP من JFOPT لاختبار تداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدراج بنسبة 100٪ لضمان استقرار المعلمة.
3. لدينا مهلة التسليم؟
لدينا قدرة إنتاج شهرية تزيد عن 30000 موصل MTP ، مما يضمن التسليم الفوري لطلباتك.
4. ما هي المنتجات المشتقة الأخرى MTP التي نقدمها؟
نقوم أيضًا بتصنيع استرجاع MTP ، ومخففات MTP ، ومبدلات جنس MTP ، ووصلات ربط MT ، من بين المنتجات الأخرى المتعلقة بـ MTP.
