مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
رقم الموديل:
MPO / P (F) -LC / U 12F OM3 3.0 LSZH SL B 1M
اتصل بنا

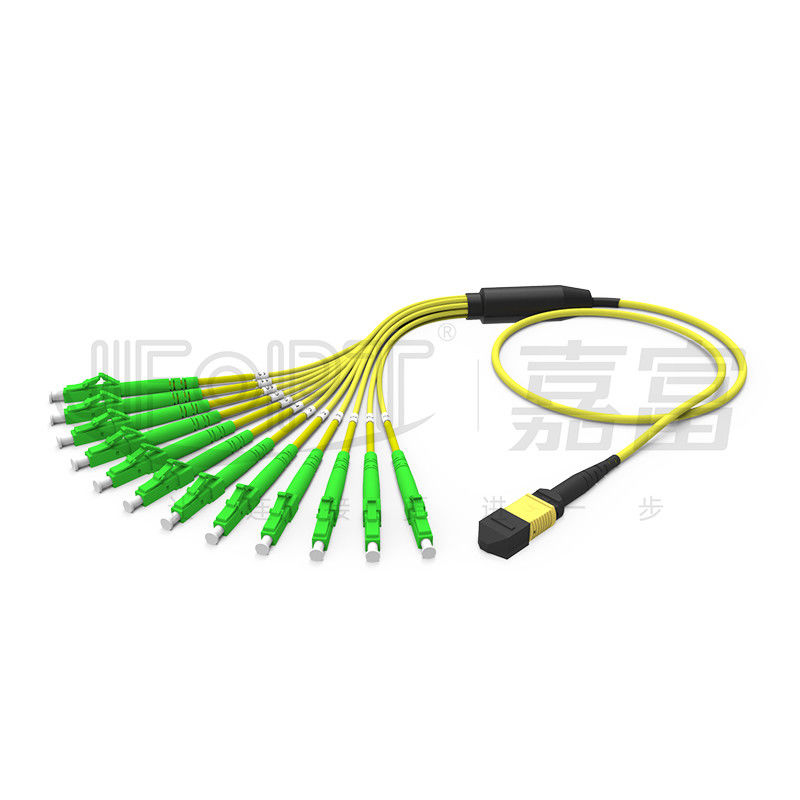

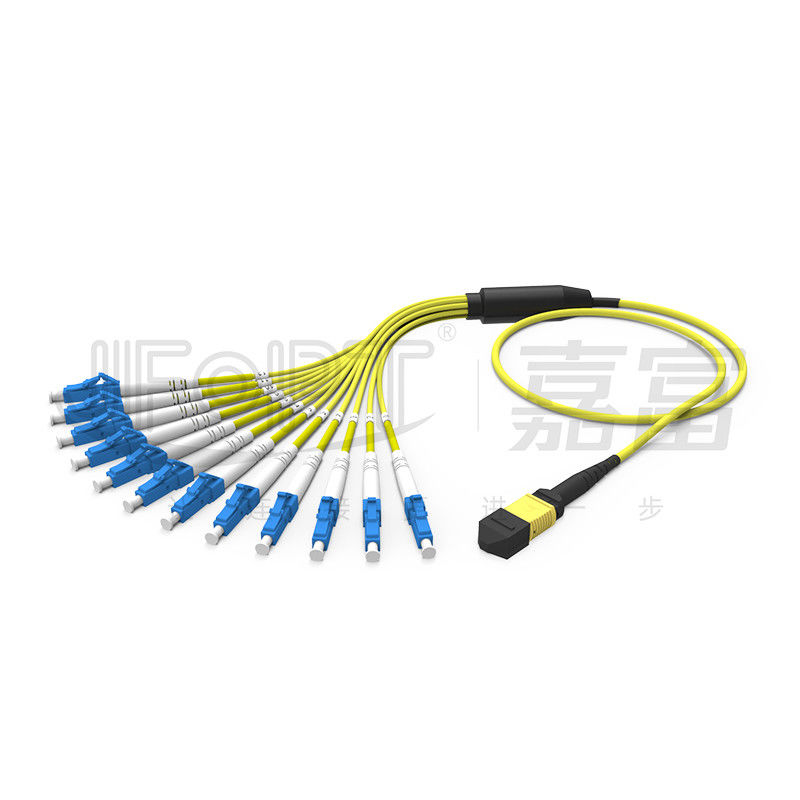

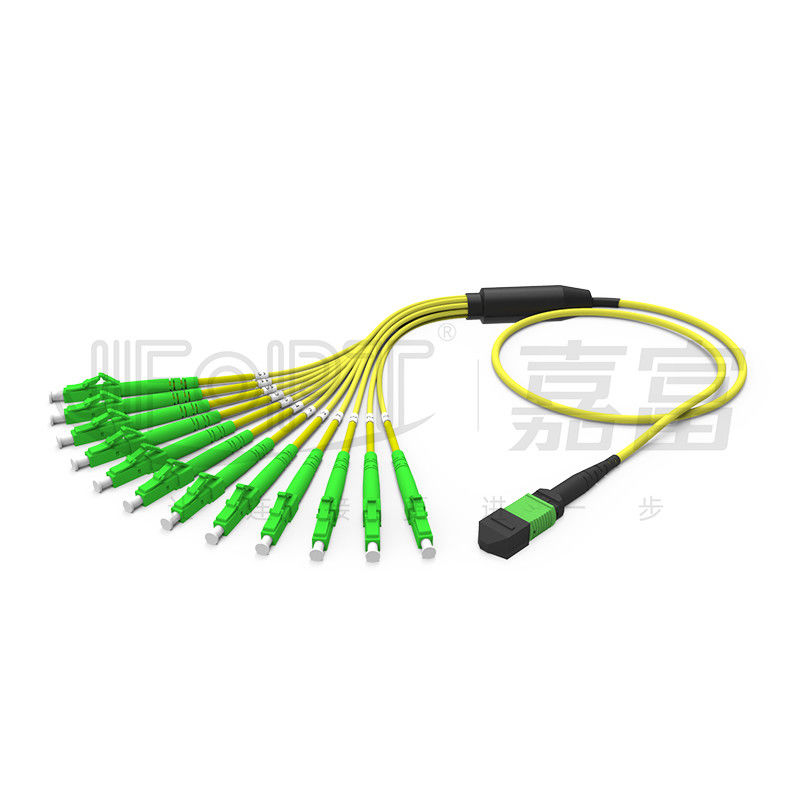

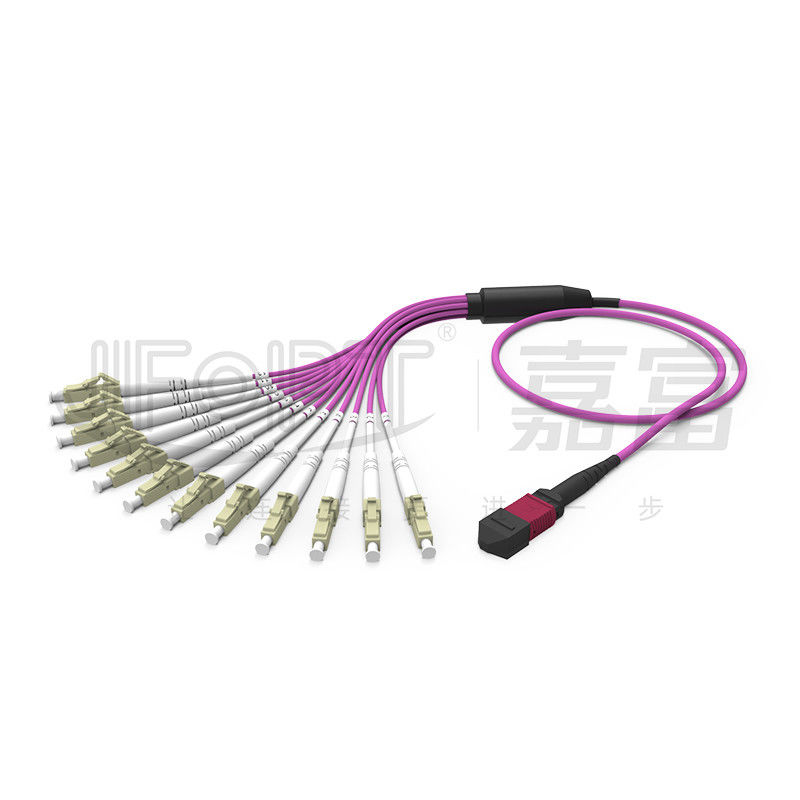

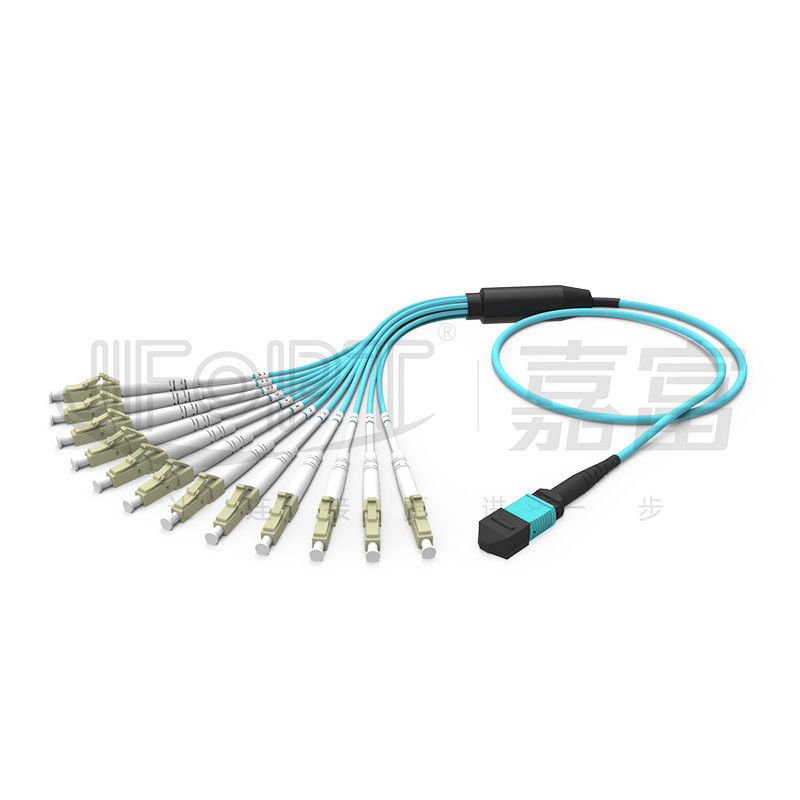

سلك التصحيح ذو الفرع القصير MPO-LC / SC / FC / ST - 12 ألياف MPO - LC Duplex MPO Breakout Cable Multimode 50/125 3.0mm LSZH Aqua B polarity
تم تصميم وصلات العبور الليفية الفرعية MPO / MTP لتحويل موصل MPO / MTP متعدد الألياف إلى موصلات LC / SC / FC / ST أحادية الألياف باستخدام بنية متفرعة.يستخدم على نطاق واسع في بيئات الألياف البصرية المتكاملة عالية الكثافة مثل مركز البيانات.وصلات JFOPT MPO / MTP الليفية الفروع مصنوعة من ألياف عالية الجودة من العلامات التجارية الرائدة مثل Corning و Yangtze Optical Fiber ، بالإضافة إلى MT عالية الجودة وحلقات سيراميك.تضمن الهياكل المتفرعة المخصصة نقلًا مستقرًا للبيانات على المدى الطويل.يمكن أن توفر JFOPT خيارات تخصيص متنوعة مثل أنواع الموصلات وأطوال الكابلات وأطوال الفروع والمواد الفرعية والأقطار وعدد الألياف المتفرعة والقطبية وألوان الكابلات لتلبية متطلبات الأسلاك المختلفة.
* سمات
|
① اتصال مزدوج 12 MPO-LC
|
②مصنوع من ألياف OM3 غير الحساسة للانحناء لتحسين استقرار الإرسال
|
|
|
|
③ حلقات MT متعددة الألياف عالية الجودة منخفضة الفقد وحلقات سيراميك منخفضة الفقد
|
④ يستخدم الألياف الممتازة من العلامات التجارية الرائدة مثل Corning و Yangtze Optical Fiber
|
|
|
|
متوفر في هياكل متفرعة مختلفة مثل أنابيب فركيشن 0.9 مم / 2.0 مم / 3.0 مم
|
كابلات عالية الكثافة ، توفير مساحة
|
|
|
|
⑦ تركيب سهل وموفر للوقت
|
-
|
|
-
|
* التطبيقات
1- كابلات مركز البيانات
2.40G / 100G أنظمة اتصالات بصرية
3. أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx
* معلمات موصل MPO / MTP
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
موصل MTP |
معيار SM |
0.25 ديسيبل |
0.5 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.45 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.12 ديسيبل |
0.25 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
*معلمات موصل SC / LC / FC / ST
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|
|
SC / LC / FC / ST |
SM |
≤0.3 ديسيبل |
APC≥60 ديسيبل |
|
مم |
≤0.3 ديسيبل |
UPC≥25dB |
|
* المعلمات الهندسية MPO / MTP 3D
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
* المعلمات الهندسية SC / LC / FC / ST ثلاثية الأبعاد (اختياري)
|
أغراض |
اتحاد الوطنيين الكونغوليين |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
مم |
SM |
مم |
SM |
SM |
|
|
نصف قطر الانحناء (مم) |
10-25 |
7-25 |
5-12 |
|||
|
إزاحة القمة (ميكرومتر) |
≤50 |
≤30 |
||||
|
الألياف منخفضة (نانومتر) |
± 100 |
|||||
|
زاوية الانحراف (°) |
0 |
8 ± 0.3 |
||||
|
انحراف زاوية الرابطة (°) |
0 |
± 0.5 |
||||
|
قطر الألياف (ميكرومتر) |
123-135 |
|||||
* خيارات لون الموصل
|
موصل MPO |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
|
موصل MTP |
||||
|
وضع فردي |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 346C |
رقم اللون المرجعي PANTONE 106C |
|||
|
|
|
|||
|
متعدد |
اللون البيج |
أسود |
||
|
رقم اللون المرجعي PANTONE 7534U |
رقم اللون المرجعي PANTONE Black 6C |
|||
|
|
|
|||
|
أكوا |
هيذر فيوليت |
|||
|
رقم اللون المرجعي PANTONE 310C |
رقم اللون المرجعي PANTONE 1905C |
|||
|
|
|
|||
|
مونسيل فيوليت |
أرجواني |
|||
|
رقم اللون المرجعي PANTONE 2587C |
رقم اللون المرجعي PANTONE 208C |
|||
|
|
|
|||
|
ليمون اخضر |
- |
|||
|
رقم اللون المرجعي PANTONE 375C |
||||
|
|
||||
|
موصل LC |
||||
|
وضع فردي |
أزرق |
أخضر |
||
|
|
|
|||
|
متعدد |
اللون البيج |
أكوا |
||
|
|
|
|||
|
هيذر فيوليت |
ليمون اخضر |
|||
|
|
|
|||
* معلمات الكابلات الضوئية
|
غرض |
معامل |
|||
|
نوع الألياف |
اختياري G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
عدد الألياف |
اختياري 8/12/16/24 |
|||
|
عنصر التعزيز |
غزل الأراميد |
|||
|
مادة غمد الخارجي |
اختياري LSZH / PVC / TPU |
|||
|
قطر الغمد الخارجي |
3.0 ملم |
|||
|
لون الغلاف الخارجي |
مصنوع بطريقة مخصصة |
|||
|
الأعلى.قوة الشد (المدى الطويل) |
80N |
|||
|
الأعلى.قوة الشد (المدى القصير) |
150N |
|||
|
الأعلى.مقاومة السحق (على المدى الطويل) |
100N / سم |
|||
|
الأعلى.مقاومة السحق (على المدى القصير) |
500N / سم |
|||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
|||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
|||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
|||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
|||
|
مثبطات اللهب |
اختياري OFN / OFNR / OFNP |
|||
* خيارات موصل LC
|
اختيار المنتج على الوجهين |
|||||
|
قطر الكابل |
نوع الحذاء |
صورة |
رسم |
||
|
2.0 ملم |
معيار |
|
|
||
|
3.0 ملم |
معيار |
|
|
||
|
اختيار منتج واحد |
|||||
|
قطر الكابل |
نوع الحذاء |
صورة |
رسم |
||
|
0.9 مم |
معيار |
|
|
||
|
2.0 ملم |
معيار |
|
|
||
|
3.0 ملم |
معيار |
|
|
||
*خيارات التفرع
|
|
|
|
الهيكل الرئيسي لتجريد الكابلات |
|
|
|
|
|
Fanout بنفس الطول |
Fanout بطول غير متساوٍ |
|
|
|
|
المتفرعة من الوحدة الفرعية المباشرة 0.9 مم |
|
|
|
|
|
متفرعة من الوحدة الفرعية المباشرة 2.0 / 3.0mm |
|
* اختيار القطبية
|
MPO / MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
التخصص: مع أكثر من 20 عامًا من الخبرة في إنتاج MPO وإنتاج وصلات الألياف البصرية التقليدية ، فإن JFOPT لديها فريق بحث وتطوير محترف ومعدات إنتاج مخصصة لتلبية احتياجات التثبيت المختلفة.لقد اجتازت منتجاتنا العديد من الشهادات والاختبارات الدولية. |
|
||||
|
القدرة على التصنيع: تمتلك JFOPT خطوط إنتاج متعددة للموصلات MPO والموصلات التقليدية ، بالإضافة إلى معدات الكابلات والفروع ، مما يضمن التسليم السريع. |
|
||||
|
رقابة جودة: لدى JFOPT تدابير صارمة لمراقبة الجودة ، بما في ذلك الفحص النهائي للمصنع واختبار 100 ٪ ، باستخدام معدات اختبار احترافية لضمان أداء نقل مستقر. |
|
||||
|
التوحيد: يمكن أن توفر JFOPT خدمات تخصيص متنوعة لأنواع الموصلات وأنواع الكابلات والأقطار الخارجية واللون وتسلسل الأسلاك والتعبئة وغير ذلك ، وأيضًا دعم الإنتاج المخصص بناءً على التصميمات أو العينات المقدمة من العميل ، مما يضمن الاتساق واستقرار الأداء لتلبية متطلبات الأسلاك المختلفة . |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف مكرس لتطوير وإنتاج مختلف وصلات الألياف البصرية عالية الأداء ، لتلبية متطلبات السوق المتغيرة. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية وتوصيات المنتج وصيانة ما بعد البيع لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1- ما الذي يجب علي مراعاته عند تخصيص وصلات عبور فرع MPO؟
عند تخصيص وصلات عبور فرع MPO ، يجب مراعاة العوامل التالية: الطول ، طول الفرع ، قطر السلك الفرعي ، مادة الكبل ، نوع الألياف وعددها ، موصلات الذكور / الإناث ، معايير فقدان الطويق ، اللون ، وضع العلامات ، ومتطلبات التخصيص الأخرى.
2. كيف نضمن استقرار معلمات وصلات العبور الليفية الخاصة بنا؟
تضمن JFOPT استقرار معلمات وصلات العبور الليفية من خلال اختبار فقدان الإدخال بنسبة 100٪ وفحص الوجه النهائي.
3. ما هو لدينا مهلة التسليم؟
بالنسبة للمنتجات العادية ، فإن مهلة التسليم لدينا هي في غضون 5 أيام عمل ، مما يضمن الشحن الفوري.
4- ما هي المنتجات المشتقة الأخرى من MPO التي نقدمها؟
بالإضافة إلى وصلات العبور الفرعية MPO ، فإننا ننتج أيضًا حلقات استرجاع MPO ، ومخففات MPO ، وموصلات محول MPO من ذكر إلى أنثى ، ووصلات توصيل MT ، ومنتجات MPO الأخرى ذات الصلة.
