مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
مراجعة الخطة المتوسطة الأجل 8/12/24 النوى
اتصل بنا

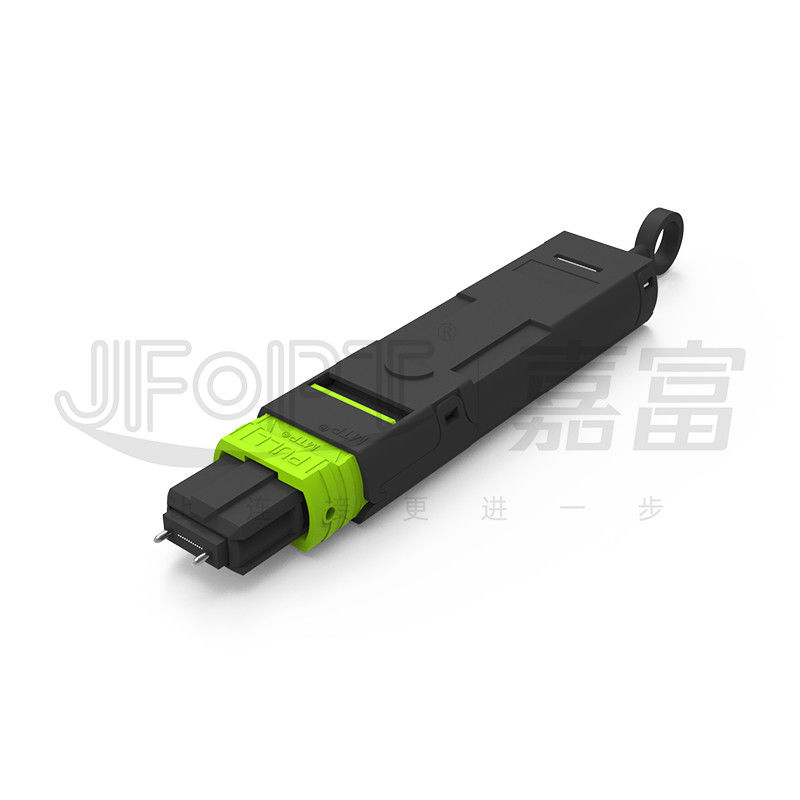

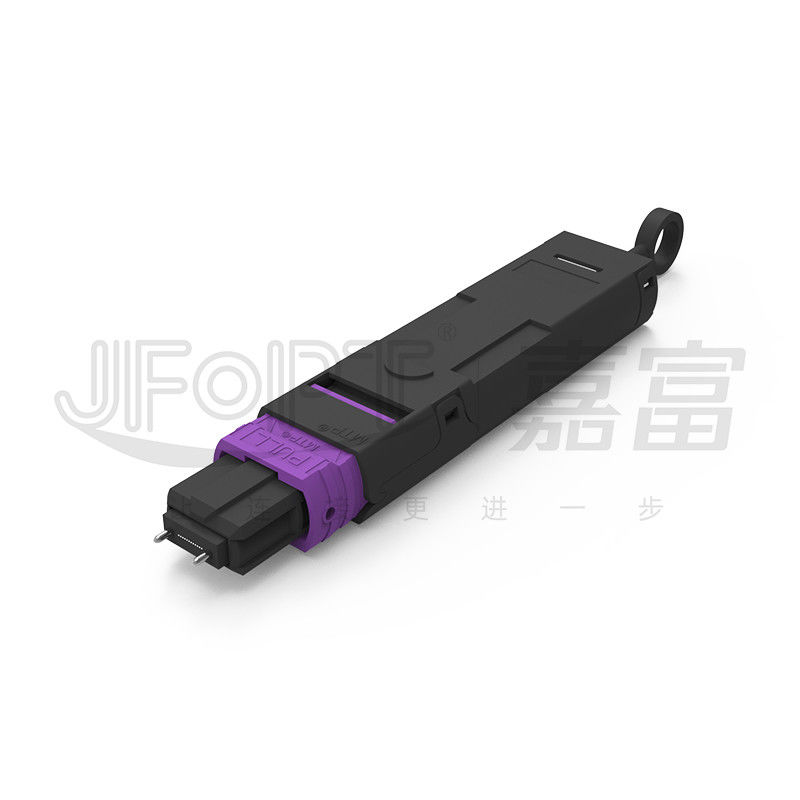

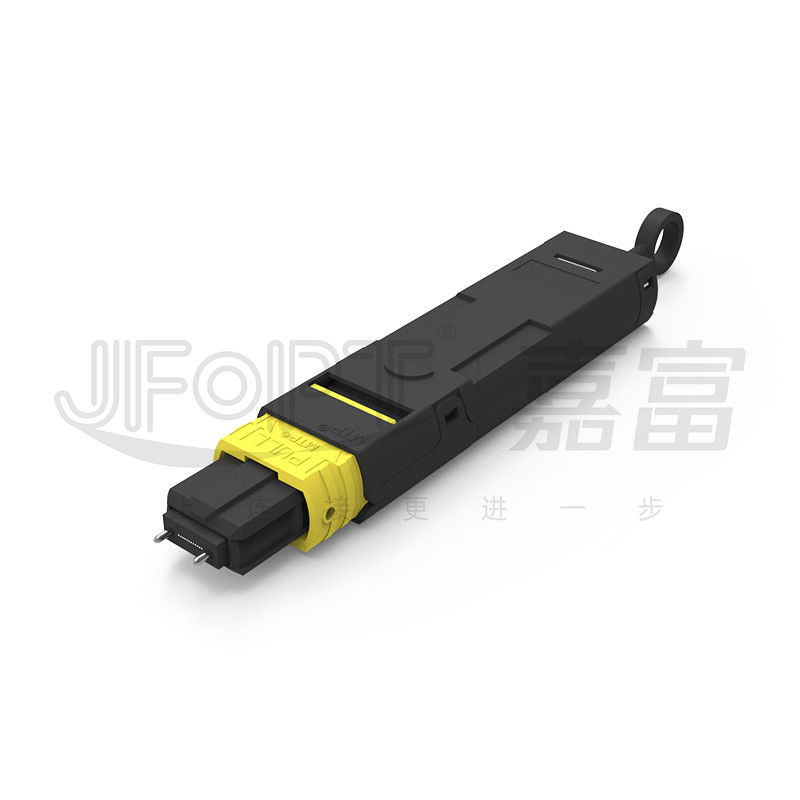

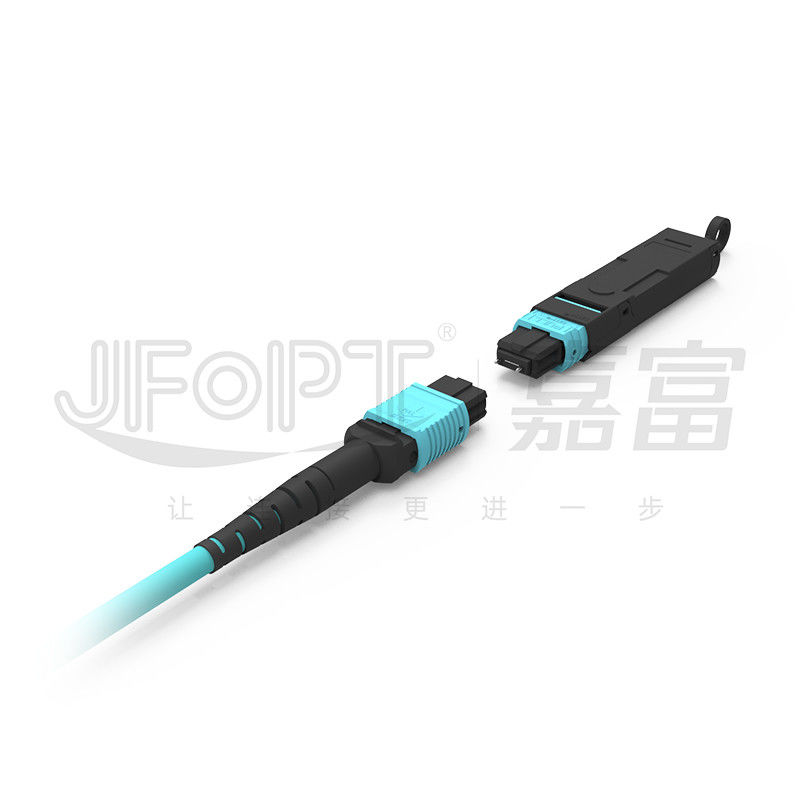

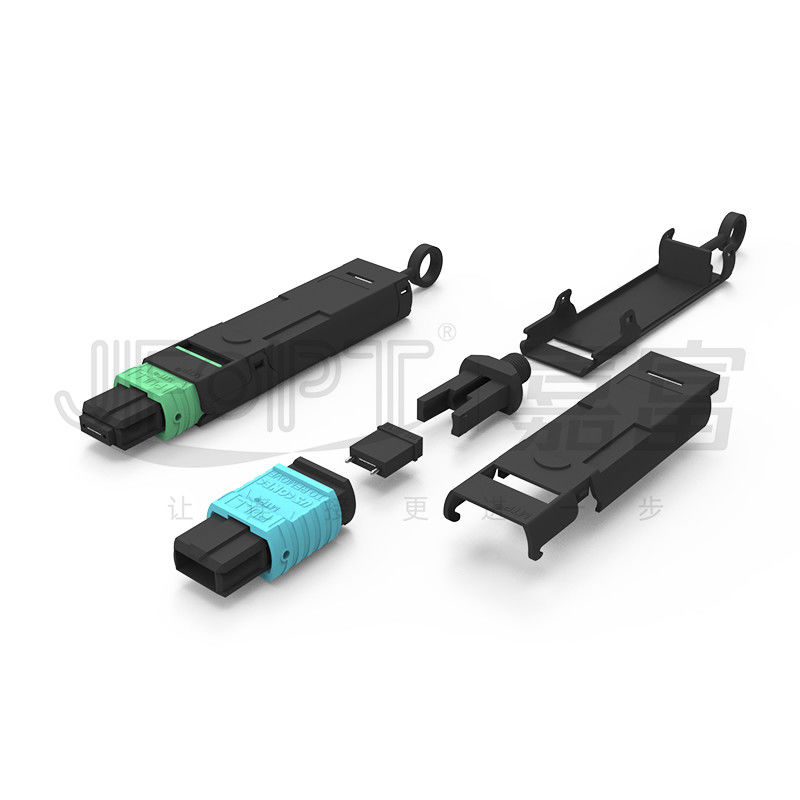

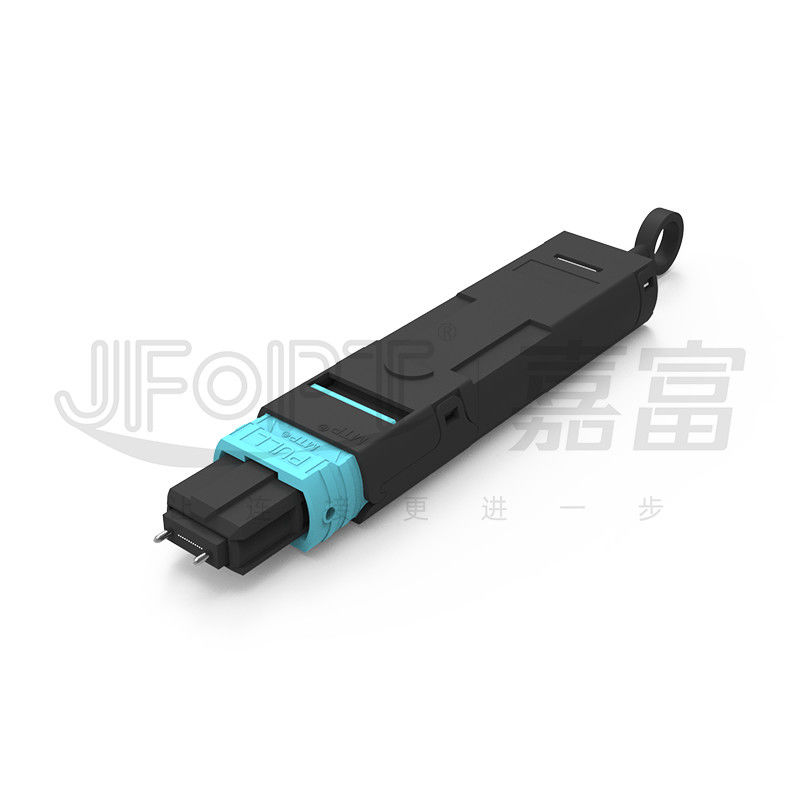

اختبار MTP 8-core/12-core/24-core Optical Module Loopback
يتم استخدام MTP Fiber Loopback من JFOPT على نطاق واسع في بيئات اختبار اتصالات الشبكة 40/100G. يتم استخدامه لاختبار ردود فعل الإشارة في النظام أو أنظمة الشبكة ،تمكين تحديد مختلف الشذوذ المحتمل من خلال إشارة التغذية الراجعةهذا يسهل الاختبار الفعال للشبكة. تستخدم JFOPT موصلات MTP قياسية وأحواض عالية الجودة لضمان دقة محاذاة الألياف. بالإضافة إلى ذلك ، يستخدم JFOPT معدات التوصيل المتعددة الأطراف في جميع أنحاء العالم.انها متوافقة مع مكياجات MTP من العلامات التجارية الأخرى، مما يوفر تنوعا في استخدامه.
* خصائص المنتج
|
①متوافق مع المحولات من العلامات التجارية الأخرى لتحسين التوافق |
②يتم تجهيز كل حلقة مع غبار غطاء لمنع الغبار بشكل فعال |
||||
|
|
|
||||
|
③الحفاظ على الألياف بواسطة غلاف خارجي قوي لمنع ثنيها وتحطيمها |
④صناعة ممتازة، تخضع للاختبارات المصنعة لضمان منتجات خالية من العيوب وغير متضررة |
||||
|
|
|
||||
* الطلبات
1تحديد النظام البصري
2.إصلاح أخطاء الألياف
3مراكز البيانات عالية الكثافة
* معايير رابط MTP
|
نوع الجهاز |
خسارة الإدراج |
خسارة العائد |
|||
|
نموذجي |
أقصى |
||||
|
رابط MTP |
معيار SM |
0.25دبليو |
0.5 ديسيبل |
APC≥60dB |
|
|
SM خسارة منخفضة |
0.12 ديسيبل |
0.25دبليو |
|||
|
معيار MM |
0.2 ديسيبل |
0.45دبليو |
PC≥25 ديسيبل |
||
|
MM خسارة منخفضة |
0.12 ديسيبل |
0.25دبليو |
|||
|
ذكر / أنثى |
الذكور: مع الدبوس, الإناث: بدون الدبوس |
||||
* المعلمات الهندسية ثلاثية الأبعاد
|
البنود |
ماكس |
دقيقة |
||
|
نصف قطر الانحناء (ملم) |
إكس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
الزاوية (°) |
إكس |
0.15 |
-صفر15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
و ((PC) |
0.2 |
-صفر2 |
||
|
نصف قطر انحناء النواة البصرية (ملم) |
- |
1 |
||
|
ارتفاع الألياف (nm) |
3500 |
1000 |
||
|
الفرق في ارتفاع الألياف المجاورة (nm) |
500 |
لا |
||
|
الحد الأقصى للأسفل (nm) |
300 |
لا |
||
* MT خيارات الحاجز
|
وضع الألياف |
الأداء |
عدد الألياف |
||
|
(SM) |
SM القياسية |
4 قنوات ((12 ألياف) |
||
|
6 قنوات ((12 ألياف) |
||||
|
8 قنوات ((16 ألياف) |
||||
|
12 قناة ((24 ألياف) |
||||
|
SM MT |
4 قنوات ((12 ألياف) |
|||
|
6 قنوات ((12 ألياف) |
||||
|
12 قناة ((24 ألياف) |
||||
|
م م م |
SM القياسية |
4 قنوات ((12 ألياف) |
||
|
6 قنوات ((12 ألياف) |
||||
|
8 قنوات ((16 ألياف) |
||||
|
12 قناة ((24 ألياف) |
||||
|
م م م م |
4 قنوات ((12 ألياف) |
|||
|
6 قنوات ((12 ألياف) |
||||
|
8 قنوات ((16 ألياف) |
||||
|
12 قناة ((24 ألياف) |
||||
* جعلى المفتاح اختيار لون السكن
|
رابط MTP |
||||
|
(SM) |
أخضر |
أصفر |
||
|
اللون المرجعي: PANTONE 346C |
لون المرجعية: PANTONE 106C |
|||
|
|
|
|||
|
م م م |
البيج |
أسود |
||
|
اللون المرجعي: PANTONE 7534U |
لون المرجعية: PANTONE الأسود 6C |
|||
|
|
|
|||
|
أكوا |
(هيذر فيوليت) |
|||
|
لون المرجعية: PANTONE 310C |
اللون المرجعي: PANTONE 1905C |
|||
|
|
|
|||
|
مونسيل فيوليت |
البنفسجية |
|||
|
اللون المرجعي: PANTONE 2587C |
اللون المرجعي: PANTONE 208C |
|||
|
|
|
|||
|
خضراء الليمون |
- |
|||
|
لون المرجعية: PANTONE 375C |
||||
|
|
||||
*اختيار القطبية
|
24F سلك التشغيل |
||||
|
|
* تغليف المنتج
|
|
|
|
أكياس مضادة للستاتيكية مكثفة |
عبوات مقوية |
* قوة المصنع
|
التخصص: مع أكثر من 10 سنوات من التركيز على القفزات MTP، JFOPT لديها خبرة مهنية ومجموعة كاملة من معدات الدرجة الأولى (SUMIX / JRG / OPTOTEST) ،تمكين الإنتاج من القفزات عالية الجودة عالية الأداء MTP. |
|
||||
|
القدرة على التصنيع: لدى شركة JFOPT 5 خطوط إنتاج MTP ومعدات لإنتاج كمية كبيرة من القفزات MTP بسرعة وكفاءة لتلبية طلبات العملاء. |
|
||||
|
مراقبة الجودة: تنفذ JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة، من شراء المواد الخام إلى عمليات الإنتاج، مع فحص الجودة المهنية ومراقبتها.نقوم بإجراء 100% اختبار 3D للتداخل / اختبار IL&RL / فحص النهاية لضمان جودة المنتج. |
|
||||
|
التوحيد: يمكن لشركة JFOPT تخصيص وتطبيق معايير الإنتاج لـ MTP القفز وفقًا لمتطلبات العملاء ، مما يضمن الاتساق واستقرار الأداء للمنتجات. |
|
||||
|
الابتكار التكنولوجي تؤكد شركة JFOPT على الابتكار التكنولوجي ولديها فريق أبحاث وتطوير محترف مكرس لتطوير القفزات MTP الأكثر تقدما وأعلى أداء. |
|
||||
|
الخدمة والدعم الفني: يوفر JFOPT خدمات شاملة قبل البيع وبعد البيع، بما في ذلك الاستشارات التقنية وتوصيات المنتجات والصيانة بعد البيع،لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة- نعم
1ما الذي يجب مراعاته عند تخصيص محول MTP loopback؟
نوع الألياف وعددها / جنس المصل / تسلسل الأسلاك / معيار فقدان الإدراج / اللون / وضع علامات وغيرها من متطلبات التخصيص.
2كيف نضمن استقرار معايير محولات الحلقة المتعددة؟
تخضع قفزات MTP من JFOPT لاختبار التداخل ثلاثي الأبعاد بنسبة 100٪ واختبار فقدان الإدراج بنسبة 100٪ لضمان استقرار المعلمات.
3ما هو وقت تسليمنا؟
يمكننا ان ننتج اكثر من 30 ألفا من اتصالات MTP في الشهر، لضمان تسليم سريع لطلباتك.
