مكان المنشأ:
الصين
اسم العلامة التجارية:
JFOPT
إصدار الشهادات:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
رقم الموديل:
MPO - MPO 48F OM4 LSZH Heather violet 0.5m Branchout Pullingeye
اتصل بنا

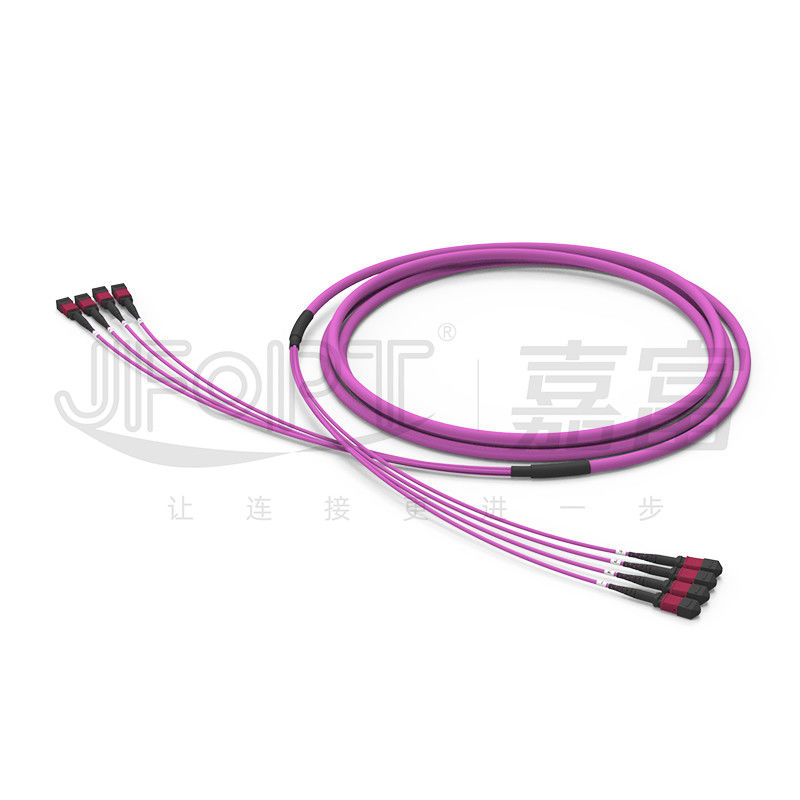

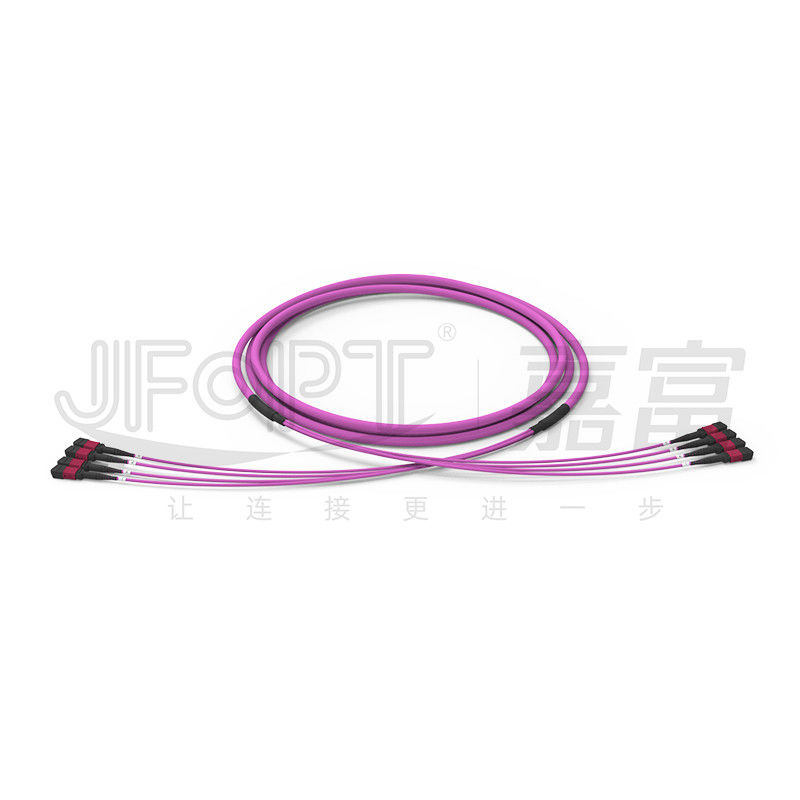

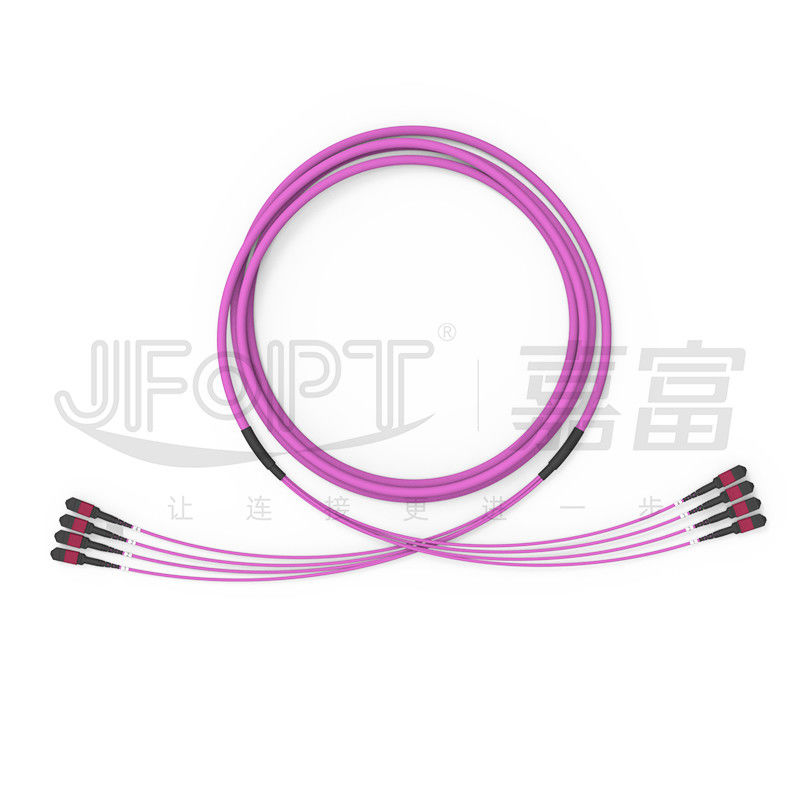

MPO Trunk Cable 48 Cores 4 - Unit Backbone Jumper OM4 البنفسجي البنفسجي 0.5 متر فرع مع سحب العين
MPO 48-core 4-unit OM4 من ألياف العمود الفقري بها 4 موصلات MPO مع 12 ليفاً في كل طرف.كل نهاية لها 4 فروع منتهية ملفوفة مع مجموعة سحب العين مع شبكة.يتم تثبيت نهاية شبكة مجموعة سحب العين على وصلة العمود الفقري ، وعندما يتم تطبيق الجر ، سيتم شد الشبكة ، وتوزيع قوة السحب على الغلاف الخارجي لطائرة العمود الفقري من خلال الاحتكاك ، مما يقلل من احتمال تلف هيكل الفرع.تتوفر وصلات صداري JFOPT OM4 الأساسية بألوان مختلفة ويمكن أيضًا تخصيصها لتتناسب مع ألوان الموصل ، مما يضمن مظهرًا موحدًا وممتعًا من الناحية الجمالية.
* سمات
|
① يستخدم نوى ألياف OM4 عالية الجودة غير حساسة للانحناء |
② مناسب للتوصيلات الداخلية في تطبيقات 40 / 100G |
||||
|
|
|
||||
|
③ يشتمل على مجموعة أدوات سحب العين |
④ لا يوجد هيكل فرعي ، مما يوفر نقلًا أكثر استقرارًا للقوة |
||||
|
|
|
||||
* التطبيقات
1. غرفة مركز البيانات الأسلاك.
2.40G / 100G أنظمة اتصالات بصرية ، وحدات بصرية QSFP.
3- أنظمة الاتصالات الضوئية الليفية وشبكات تلفزيون الكابل وشبكات الاتصالات.
4- شبكات المنطقة المحلية (LAN) ، وشبكات المنطقة الواسعة (WAN) ، و FTTx.
* معلمات موصل MPO
|
نوع الموصل |
فقدان الإدراج |
تعويض الخساره |
|||
|
عادي |
أقصى |
||||
|
موصل MPO |
معيار SM |
0.2 ديسيبل |
0.75 ديسيبل |
APC≥60 ديسيبل |
|
|
انخفاض الخسارة SM |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
معيار MM |
0.2 ديسيبل |
0.6 ديسيبل |
PC≥25dB |
||
|
MM خسارة منخفضة |
0.1 ديسيبل |
0.35 ديسيبل |
|||
|
الذكور الإناث |
ذكر: مع دبوس ، أنثى: بدون دبوس |
||||
* معلمات هندسية ثلاثية الأبعاد
|
أغراض |
الأعلى |
دقيقة |
||
|
نصف قطر الانحناء (مم) |
X |
2000 |
-10000 |
|
|
ص |
- |
5 |
||
|
زاوية (°) |
X |
0.15 |
-0.15 |
|
|
نعم (APC) |
8.2 |
7.8 |
||
|
نعم (كمبيوتر شخصي) |
0.2 |
-0.2 |
||
|
نصف قطر انحناء اللب البصري (مم) |
- |
1 |
||
|
ارتفاع الألياف (نانومتر) |
3500 |
1000 |
||
|
فرق ارتفاع الألياف المجاورة (نانومتر) |
500 |
غير متاح |
||
|
أقصى مستوي سلبي (نانومتر) |
300 |
غير متاح |
||
*معلمات الكابل
|
غرض |
معامل |
||||||
|
نوع الألياف |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
||||||
|
عدد الألياف |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
عدد حدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
12 نواة / وحدة |
24 نواة / وحدة |
|
عضو القوة المركزية |
/ |
/ |
FRP |
||||
|
القطر الخارجي لوحدة الكابلات الفرعية |
3.0 ملم |
||||||
|
مادة سترة وحدة الكابلات الفرعية |
PVC / LSZH |
||||||
|
لون سترة وحدة الكابلات الفرعية |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
عضو قوة وحدة الكابلات الفرعية |
غزل الأراميد |
||||||
|
قطر الغلاف الخارجي |
9.5 ملم |
9.5 ملم |
11.5 ملم |
13.5 ملم |
17.0 ملم |
||
|
مادة الغلاف الخارجي |
PVC / LSZH |
||||||
|
لون الغلاف الخارجي |
أصفر / برتقالي / أخضر / بنفسجي هيذر / التخصيص |
||||||
|
قوة الشد (طويل المدى) |
300N |
200N |
400N |
800N |
1600 شمال |
||
|
قوة الشد (قصير المدى) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
مقاومة السحق (طويل المدى) |
300 نيوتن / 10 سم |
||||||
|
مقاومة السحق (قصير المدى) |
1000 نيوتن / 10 سم |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ديناميكي) |
20 د |
||||||
|
الحد الأدنى لنصف قطر الانحناء (ثابت) |
10 د |
||||||
|
درجة حرارة التشغيل |
-20 ~ 60 درجة مئوية |
||||||
|
درجة حرارة التخزين |
-20 ~ 60 درجة مئوية |
||||||
|
تصنيف الحرائق |
OFN / OFNR / OFNP |
||||||
*خيارات لون الموصل
|
موصل MPO |
||||
|
SM |
أخضر |
أصفر |
||
|
رقم اللون المرجعي PANTONE 2270C |
رقم اللون المرجعي PANTONE 100C |
|||
|
|
|
|||
|
مم |
اللون البيج |
أكوا |
||
|
رقم اللون المرجعي PANTONE 7534C |
رقم اللون المرجعي PANTONE 2226C |
|||
|
|
|
|||
|
البنفسجي |
- |
|||
|
رقم اللون المرجعي PANTONE 7641C |
||||
|
|
||||
* خيارات التمهيد
|
التمهيد MPO |
||||
|
يكتب |
تخصيص |
كابل قابل للتطبيق |
صورة |
الرسومات |
|
التمهيد المستدير |
3.0 طول صندوق الأمتعة 33 ملم |
3.0 / 3.2 |
|
|
|
3.0 طول صندوق الأمتعة 17 ملم |
3.0 / 3.2 |
|
|
|
|
التمهيد المربع |
3.0 طول صندوق الأمتعة 25 مم |
3.0 / 3.2 |
|
|
|
علامة التبويب سحب |
عالمي لجميع الأحذية |
عالمي |
|
|
* اختيار القطبية
|
12F التصحيح الحبل |
||||
|
|
* تغليف المنتج
|
|
|
|
كيس سميك مضاد للكهرباء الساكنة |
كرتون سميك |
* قوة المصنع
|
احترافي: ركزت JFOPT على إنتاج وصلات العبور MPO لأكثر من 10 سنوات.بفضل التكنولوجيا الاحترافية ومجموعة كاملة من معدات العلامة التجارية من الدرجة الأولى (SUMIX / JRG / OPTOTEST) ، يمكنها إنتاج وصلات عبور MPO عالية الجودة وعالية الأداء. |
|
||||
|
القدرة التصنيعية: تمتلك JFOPT 5 خطوط إنتاج MPO ، مما يسمح بالإنتاج السريع والفعال لكمية كبيرة من كابلات MPO الرئيسية لتلبية متطلبات العملاء. |
|
||||
|
رقابة جودة: تطبق JFOPT تدابير صارمة لمراقبة الجودة في كل مرحلة ، من المواد الخام إلى عمليات الإنتاج ، مع فحص ومراقبة الجودة المهنية.نجري اختبار مقياس التداخل ثلاثي الأبعاد بنسبة 100٪ / اختبار فقدان الإرجاع / فحص الوجه النهائي لضمان جودة المنتج. |
|
||||
|
وضع المعايير: يمكن لـ JFOPT صياغة وتنفيذ معايير إنتاج MPO jumper وفقًا لاحتياجات المستخدم لضمان اتساق المنتج واستقرار الأداء. |
|
||||
|
الابتكار التكنولوجي: تركز JFOPT على الابتكار التكنولوجي ولديها فريق بحث وتطوير محترف لتطوير وصلات MPO باستمرار بوظائف أكثر تقدمًا وأداء أعلى. |
|
||||
|
الخدمة والدعم الفني: توفر JFOPT خدمات ما قبل البيع وما بعد البيع شاملة ، بما في ذلك الاستشارات الفنية ، وتوصيات المنتج ، وصيانة ما بعد البيع ، وما إلى ذلك ، لتلبية احتياجات العملاء وضمان رضا العملاء. |
|
||||
* أسئلة وأجوبة متكررة
1- ما هي القضايا التي يجب الانتباه لها عند تخصيص وصلات عبور MPO؟
طول وصلة عبور MPO / مادة الكابل / نوع الألياف وعدد النوى / الموصل ذكر / أنثى / معيار خسارة الإدخال / اللون / الملصق والمتطلبات الأخرى المخصصة.
2- كيف يضمن وصلة عبور MPO الخاصة بنا معلمات مستقرة؟
اجتاز وصلة عبور MPO من JFOPT بنسبة 100٪ اختبار التداخل ثلاثي الأبعاد واجتاز 100٪ اختبار خسارة عودة الإدراج لضمان ثبات المعلمات.
3. لدينا مهلة؟
يمكننا إنتاج 30000+ موصلات MPO شهريًا ، والتي يمكن أن تضمن تمامًا شحنتك السريعة.
4. ما هي منتجات مشتقات MPO الأخرى التي نقوم بها؟
يمكننا أيضًا إنتاج المنتجات ذات الصلة بـ MPO مثل قاطع الدائرة MPO / الموهن MPO / موصل الانتقال MPO من الذكور إلى الإناث / سلك العبور MT.
